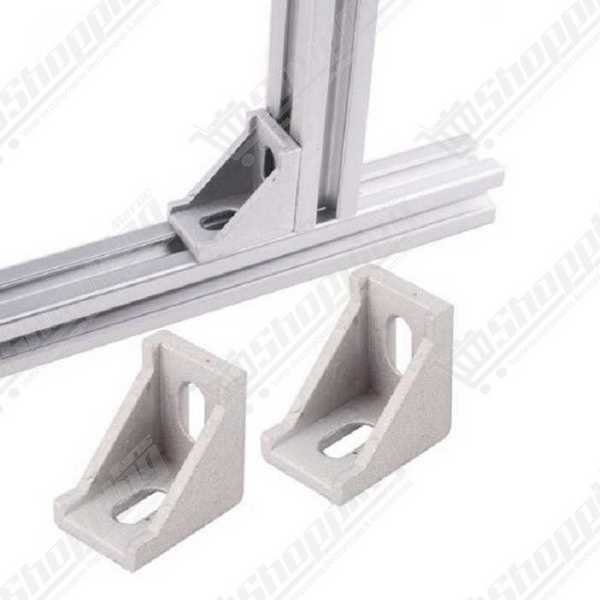

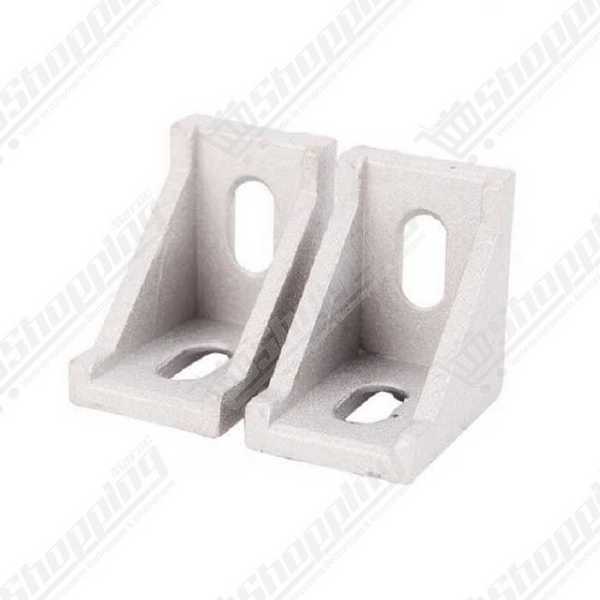

Équerre de fixation d'angle en aluminium 20x28mm
Renforcez vos structures avec cette équerre en aluminium 20x28mm, indispensable pour un assemblage rigide des profilés série 20.
- Compatibilité : Profilés Série 20 (Rainure 6mm)
- Matériau : Alliage d'aluminium moulé
- Dimensions : 20 x 28 x 28 mm
- Montage : Vis M4 ou M5
- Application : CNC, Robotique, Étagères
Solidité et Précision pour vos Assemblages 2020
L'équerre de fixation d'angle en aluminium 20x28mm est l'élément indispensable pour garantir la rigidité de vos structures en profilés extrudés. Conçue pour offrir un angle droit parfait à 90°, elle assure une connexion durable et indéformable, bien supérieure aux alternatives en plastique. Que vous construisiez une imprimante 3D, un graveur laser ou un établi d'atelier, ce support en métal moulé répondra aux exigences de vos projets techniques.
Caractéristiques Techniques du Support d'Angle
- Matériau Durable : Fabriquée en alliage d'aluminium moulé sous pression, cette équerre résiste efficacement à la rouille et à la corrosion, assurant une longue durée de vie.
- Dimensions Étendues : Avec ses ailes de 28mm x 28mm et une largeur de 20mm, elle offre une surface d'appui optimisée pour une meilleure stabilité.
- Compatibilité Parfaite : Spécialement usinée pour les profilés aluminium de la série 20 (2020, 2040) avec une rainure de 6 mm.
- Installation Modulaire : Permet un positionnement libre le long de la rainure avant le serrage définitif, facilitant les ajustements de dernière minute.
- Finition Propre : Aspect sablé mat (gris naturel) qui s'intègre esthétiquement aux structures industrielles.
Applications et Usages Fréquents
- Machines CNC et 3D : Idéal pour l'assemblage des châssis de machines type RepRap, Voron ou graveurs laser.
- Robotique : Création de bases solides pour robots mobiles et supports de capteurs.
- Mobilier Industriel : Renforcement de joints pour étagères, établis et cadres de protection.
- Bricolage Avancé : Toute structure nécessitant une connexion à 90 degrés fiable et économique.
Fiche Technique Détaillée
| Spécification | Détail |
|---|---|
| Type de produit | Équerre de fixation 90° (Corner Bracket) |
| Matériau | Aluminium moulé |
| Dimensions | 20 mm x 28 mm x 28 mm |
| Série Compatible | Série 20 (2020, 2040...) |
| Largeur de Rainure | 6 mm |
| Visserie Recommandée | M4 ou M5 (avec écrous T-nut) |
| Poids | ~12 g |
FAQ : Utilisation de l'Équerre 20x28mm
Quelle visserie utiliser avec ce support ?
Les trous sont dimensionnés pour accepter des vis M4 ou M5. Pour un montage sur profilé, nous recommandons l'utilisation de vis à tête bombée couplées à des écrous en T (T-nuts) ou écrous marteaux adaptés à une rainure de 6mm.
Ce support est-il compatible avec les profilés 3030 ?
Non, ce modèle est spécifique à la série 20 (largeur de 20mm). Pour des profilés 3030 ou 4040, vous devez utiliser des équerres plus larges correspondant à la série du profilé.
Faut-il usiner le profilé pour installer l'équerre ?
Non, aucun usinage n'est nécessaire. L'installation se fait directement en surface grâce aux écrous qui glissent dans les rainures du profilé aluminium, rendant le montage simple et rapide.
