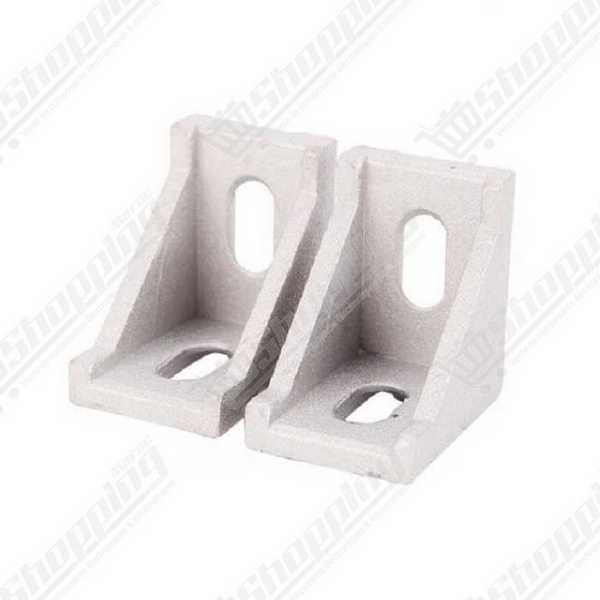

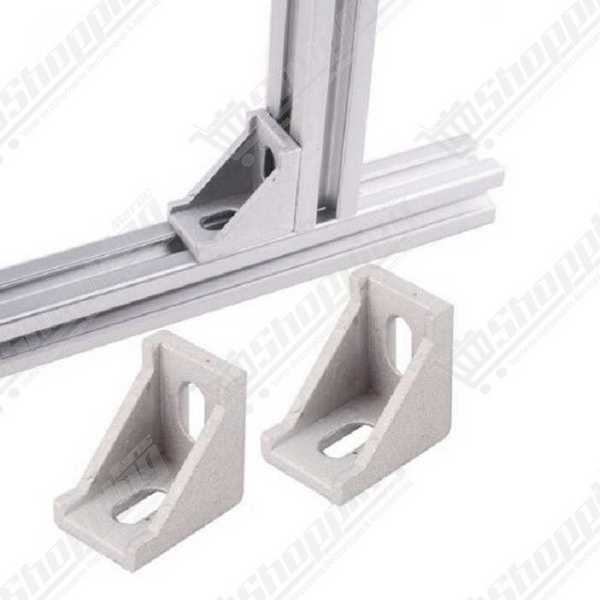

Équerre de fixation pour profilé aluminium 40x40 mm
Équerre de liaison robuste 40x40 mm en aluminium pour l'assemblage perpendiculaire précis de vos profilés rainurés.
- Matériau : Aluminium coulé sous pression
- Dimensions : 40 x 40 mm
- Compatibilité : Rainure 8 mm ou 10 mm
- Fixation : Pour vis M8 (non incluses)
- Charge admissible : Jusqu'à 1000 N
Stabilité et Précision : Le Support d'Angle Aluminium 40x40 pour Vos Structures
Vous cherchez à construire un châssis indéformable sans passer des heures à l'atelier ? L'assemblage de profilés ne devrait jamais être un casse-tête. Avec notre support d'angle en aluminium 40x40 mm, vous optez pour la solution la plus efficace pour connecter vos structures à 90 degrés. Conçue pour éliminer le besoin de perçage ou de taraudage complexe, cette équerre de liaison assure une rigidité immédiate à vos projets, qu'il s'agisse d'une imprimante 3D sur mesure ou d'un établi industriel robuste. C'est l'allié indispensable pour transformer des barres d'aluminium en une structure monolithique capable d'encaisser les vibrations.
Performance Mécanique de l'Équerre de Fixation 40x40 mm
- Robustesse industrielle : Fabriquée en alliage d'aluminium coulé sous pression, cette équerre offre une résistance supérieure à la torsion par rapport aux modèles en tôle pliée.
- Capacité de charge élevée : Conçue pour supporter une charge statique allant jusqu'à 1 000 N, garantissant la sécurité de vos assemblages lourds.
- Alignement automatique : Dispose d'ergots de centrage intégrés qui s'insèrent dans la rainure pour empêcher toute rotation (ces ergots sont sécables pour un montage sur surface plane).
- Compatibilité universelle : Parfaitement adaptée aux profilés de série 40 avec des rainures de 8 mm ou 10 mm et prévue pour une visserie standard M8.
Applications Polyvalentes du Coin de Liaison 40x40
- Assemblage rapide : Idéal pour le prototypage rapide ou la construction de châssis de machines CNC et graveurs laser où l'équerrage doit être parfait.
- Mobilier technique : Indispensable pour la création de tables de travail, d'étagères de stockage ou de structures de Simracing rigides.
- Renfort structurel : S'utilise pour rigidifier des cadres existants ou ajouter des extensions sans démonter la structure principale.
- Esthétique soignée : Peut être équipé d'un cache en plastique (en option) pour masquer la visserie et éviter l'accumulation de poussière dans les angles.
Fiche Technique Détaillée : Équerre 40x40
| Caractéristique | Valeur / Spécification |
|---|---|
| Type de produit | Support d'angle / Équerre de liaison |
| Dimensions | 40 x 40 mm |
| Matériau | Aluminium coulé sous pression (GD-Al) ou Zinc |
| Compatibilité Rainure (Slot) | Série 40 (Rainure 8 mm ou 10 mm) |
| Visserie recommandée | Vis M8 (x16mm ou x18mm) + Écrou T-Nut |
| Charge admissible (F) | Max 1 000 N |
| Moment de torsion (M) | ~ 50 Nm |
| Poids (Équerre seule) | Env. 35 à 65 g |
Commander Votre Support d'Angle 40x40 au Maroc
Ne laissez pas votre projet à l'arrêt. Commandez dès maintenant votre support d'angle 40x40 mm et profitez d'une disponibilité immédiate. Nous assurons une livraison rapide partout au Maroc pour que vous puissiez démarrer votre assemblage sans attendre. Bénéficiez d'un tarif compétitif pour une qualité professionnelle, idéale pour les makers exigeants et les industriels.
FAQ : Tout savoir sur l'assemblage de profilés 40x40
Quel type de visserie est nécessaire pour fixer ces équerres sur un profilé 40x40 ?
Pour les profilés standards 40x40 (rainure de 8 mm), nous recommandons l'utilisation de vis M8 (généralement M8x16mm ou M8x20mm) couplées à des écrous en T (T-nuts) ou des écrous à tête marteau adaptés à la largeur de votre rainure.
Les ergots de centrage sur l'équerre sont-ils obligatoires pour le montage ?
Non, pas obligatoires mais très utiles. Ces ergots assurent l'alignement et l'anti-rotation dans la rainure. Si vous devez monter l'équerre sur une surface plane ou perpendiculairement aux rainures, ils sont facilement sécables avec une simple pince plate.
Cette équerre est-elle compatible avec toutes les marques de profilés (Bosch, Item, etc.) ?
La compatibilité dépend de la largeur de la rainure (Slot 8 ou Slot 10). Bien que le format extérieur soit de 40x40 mm, vérifiez si votre profilé est de type "I" (souvent 8 mm) ou "B" (souvent 10 mm) pour choisir les bons écrous de fixation.
Est-il nécessaire de percer ou de tarauder le profilé pour installer l'équerre ?
Absolument pas. C'est l'avantage majeur de cette fixation externe : elle permet un assemblage rapide sans aucun usinage préalable. Elle se verrouille directement dans les rainures existantes.
Ces équerres sont-elles assez solides pour un châssis de simracing ou une machine CNC ?
Oui, avec une capacité de charge de 1 000 N, elles sont parfaites pour des structures rigides. Pour des machines soumises à de fortes vibrations (CNC), l'ajout de frein-filet sur les vis est conseillé pour éviter tout desserrage.
Les caches de protection en plastique sont-ils inclus ?
Cela dépend du kit choisi. Les caches (souvent en polyamide noir ou gris) sont généralement vendus séparément ou en option. Ils ne sont pas universels et varient légèrement selon le fabricant, bien que destinés au format 40x40.
