Écran LCD TFT IPS 1.9 pouces 170x320 ST7789 Couleur HD
Module d'affichage LCD TFT 1.9 pouces IPS haute définition avec contrôleur ST7789 pour interfaces graphiques précises.
- Résolution HD 170x320 pixels
- Technologie IPS : Angles de vision larges
- Contrôleur ST7789 performant
- Interface SPI série rapide
- Compatible 3.3V (Arduino/ESP32)
Donnez vie à vos interfaces avec l'Écran LCD 1,90 pouces TFT Couleur HD
Vos projets Arduino ou ESP32 manquent de couleur et de netteté ? Oubliez les affichages monochromes tristes. L'Écran LCD 1,90 pouces TFT propulsé par le contrôleur ST7789 est la solution compacte par excellence pour moderniser vos créations. Grâce à sa technologie IPS (In-Plane Switching), ce module offre des angles de vision ultra-larges et une colorimétrie éclatante, même lorsque vous regardez l'écran de côté. Idéal pour des interfaces graphiques riches (GUI) où la lisibilité est critique, ce module combine une haute densité de pixels avec une consommation maîtrisée, transformant un simple montage électronique en un appareil d'apparence professionnelle.
Performance d'affichage et Atouts du Module ST7789
- Technologie IPS Supérieure : Profitez d'un angle de vision "Full Viewing Angle" jusqu'à 80-85° dans toutes les directions, garantissant qu'aucune couleur ne soit inversée ou ternie.
- Résolution Haute Définition : Avec une matrice de 170 x 320 pixels, cet écran offre une densité remarquable pour sa diagonale de 1,90 pouce, rendant les textes fins parfaitement lisibles.
- Interface Rapide : Communication via SPI série (4 fils), permettant un rafraîchissement fluide des images sans monopoliser toutes les broches de votre microcontrôleur.
- Compatibilité 3.3V : Conçu nativement pour les niveaux logiques 3.3V, il s'interface directement avec les ESP32, STM32 et Raspberry Pi sans conversion complexe.
- Contrôleur Robuste : Le driver IC ST7789 est l'un des plus supportés par la communauté, assurant une intégration facile avec des bibliothèques standards.
Applications concrètes pour cet Écran 170x320 IPS
- Objets connectés (IoT) : Affichez des données de capteurs en temps réel, des graphiques météo ou des statuts de connexion Wi-Fi avec élégance.
- Wearables DIY : Sa taille compacte et sa haute résolution le rendent parfait pour créer des montres connectées (Smartwatches) ou des badges électroniques personnalisés.
- Tableaux de bord miniatures : Idéal pour le monitoring de serveurs, d'imprimantes 3D ou comme interface de contrôle pour des bras robotiques.
- Consoles de jeu rétro : La réactivité du bus SPI et la richesse des couleurs 16-bit RGB permettent de faire tourner des émulateurs de jeux simples.
Fiche Technique Détaillée : Écran LCD 1,90" ST7789
| Caractéristique | Spécification |
|---|---|
| Type d'écran | IPS TFT LCD (Couleurs vives, angles larges) |
| Contrôleur (Driver) | ST7789 / ST7789V3 |
| Résolution | 170 x 320 pixels |

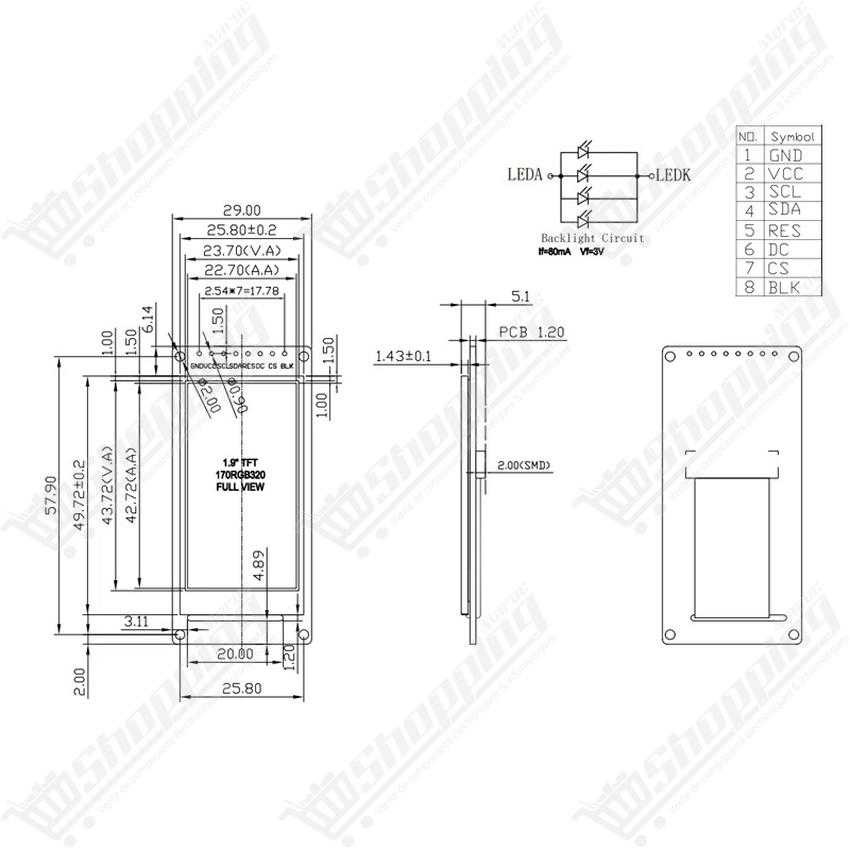

| Zone d'affichage (AA) | 22,70 x 42,72 mm |
| Interface | SPI (Série 4 fils) |
| Tension Logique (IO) | 3.3V (Incompatible 5V direct sur les données) |
| Luminosité | 300 à 400 cd/m² (Visible en lumière du jour) |
| Connecteur | 30 broches FPC ou Module PCB (selon version) |
| Température de fonctionnement | -20°C à +70°C |
Commander votre Écran ST7789 au Maroc
Ne cherchez plus ailleurs pour vos composants d'affichage. Nous vous proposons cet Écran LCD 1,90 pouces ST7789 au meilleur prix du marché marocain. Que vous soyez à Casablanca, Rabat, Marrakech ou Tanger, profitez de notre livraison rapide et de notre stock disponible immédiatement. Ajoutez une touche de professionnalisme à vos projets électroniques dès aujourd'hui.
FAQ : Dépannage et Utilisation du LCD 1.9" ST7789
Quelle bibliothèque Arduino utiliser pour piloter cet écran 170x320 ?
Les bibliothèques les plus performantes sont TFT_eSPI (optimisée pour ESP32) et Adafruit_ST7789. Pour TFT_eSPI, n'oubliez pas d'éditer le fichier User_Setup.h pour sélectionner le driver ST7789 et définir la résolution exacte de 170x320.
Pourquoi mon écran reste-t-il noir après le branchement ?
C'est souvent un problème lié au pin RESET (RES) ou au rétroéclairage. Le driver ST7789 ne démarrera pas si le pin RES n'est pas correctement géré (relié au 3.3V ou piloté par le code). De plus, assurez-vous que le pin BLK (Backlight) reçoit bien 3.3V, sinon l'affichage sera actif mais invisible dans le noir.
Puis-je brancher cet écran directement sur un Arduino UNO 5V ?
Non, attention ! Bien que le pin VCC puisse parfois accepter 5V (si un régulateur est présent au dos), les lignes de données (SCL, SDA, DC, RES) fonctionnent strictement en logique 3.3V. Envoyer du 5V directement depuis un Arduino Uno endommagera l'écran. Utilisez impérativement un convertisseur de niveau logique (Level Shifter) ou des ponts diviseurs de tension.
Comment corriger un affichage aux couleurs inversées ou décalé ?
Si les couleurs semblent "négatives", ajoutez la commande tft.invertDisplay(true) (ou false) dans votre setup. Si vous voyez des lignes de "bruit" ou un décalage sur les bords (offset), c'est parce que le ST7789 gère nativement 240x320 pixels. Vous devez ajuster l'offset via la fonction setRotation() ou définir les offsets manuellement dans la configuration de votre bibliothèque.
Comment câbler cet écran sur un ESP32 avec TFT_eSPI ?
Une configuration standard SPI sur ESP32 utilise : SDA (MOSI) sur GPIO 23, SCL (SCK) sur GPIO 18, DC sur GPIO 2, RES sur GPIO 4 et CS sur GPIO 5. Le rétroéclairage (BLK) peut être connecté au 3.3V fixe ou à un pin PWM pour varier l'intensité.
