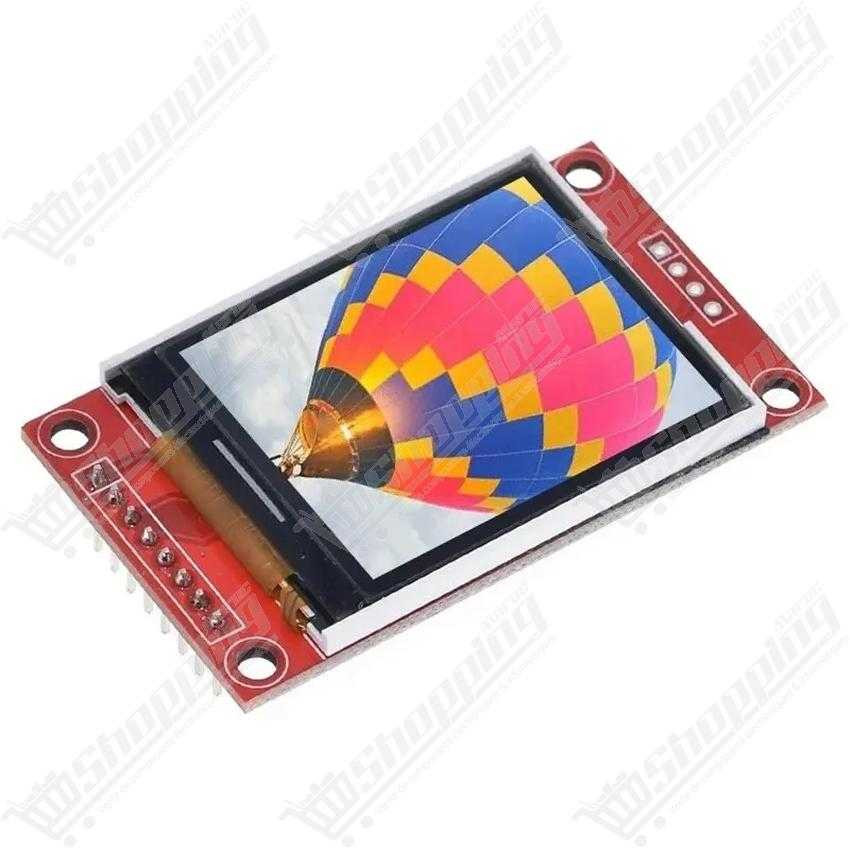

Afficheur LCD TFT 1.8 pouces 128x160 Interface SPI
Module écran LCD TFT 1.8 pouces couleur haute résolution avec interface SPI rapide pour vos projets Arduino.
- Résolution nette de 128x160 pixels
- Contrôleur graphique performant ST7735
- Interface série SPI économe en broches
- Affichage riche jusqu'à 262 000 couleurs
- Lecteur de carte MicroSD intégré au dos
Donnez des Couleurs à vos Projets avec l'Écran LCD 1.8 TFT SPI
Vous en avez assez des affichages monochromes limités ? Passez à la vitesse supérieure avec cet Écran LCD 1,8 pouce couleur. Conçu pour apporter une interface visuelle riche et dynamique à vos montages, ce module est la solution idéale pour les créateurs exigeants. Grâce à sa technologie TFT à matrice active, il offre des noirs profonds et des couleurs vibrantes là où les écrans standards échouent. Compact mais incroyablement lisible, il est piloté par le célèbre contrôleur ST7735, garantissant une compatibilité immédiate avec vos cartes de développement préférées. C'est le choix intelligent pour transformer des données brutes en graphiques captivants sans encombrer votre circuit.
Performance Graphique du Module TFT 128x160 ST7735
- Haute Résolution Compacte : Profitez d'une densité de pixels impressionnante de 128 x 160 pixels sur une diagonale de 1,8 pouce, idéale pour l'affichage de texte net et d'images détaillées.
- Rendu des Couleurs Éclatant : Supporte une profondeur de couleur allant jusqu'à 18-bit (262 144 couleurs), offrant un rendu photographique bien supérieur aux écrans OLED basiques.
- Interface Économe en Broches : Fonctionne via le protocole SPI (Série), ne monopolisant que 4 à 5 broches de votre microcontrôleur, laissant vos I/O libres pour d'autres capteurs.
- Rétroéclairage Ajustable : Intègre 2 à 3 LEDs blanches en parallèle pilotables par signal PWM pour une gestion fine de la consommation et de la luminosité (parfait pour les projets sur batterie).
- Extension de Stockage : La plupart de ces modules incluent un port pour carte MicroSD au dos, permettant de charger des bitmaps et des logs directement sans mémoire externe supplémentaire.
Pourquoi choisir cet Afficheur SPI Couleur pour vos montages ?
- Interfaces Homme-Machine (IHM) : Créez des menus de navigation intuitifs et colorés pour vos systèmes domotiques ou contrôleurs CNC.
- Moniteurs de Données IoT : Visualisez en temps réel les courbes de température, d'humidité ou de consommation électrique avec l'ESP32 ou l'ESP8266.
- Consoles de Jeu Rétro : Avec sa réponse rapide et sa compatibilité avec les librairies graphiques, c'est l'écran parfait pour cloner des mini-jeux type Gameboy ou Arkanoid.

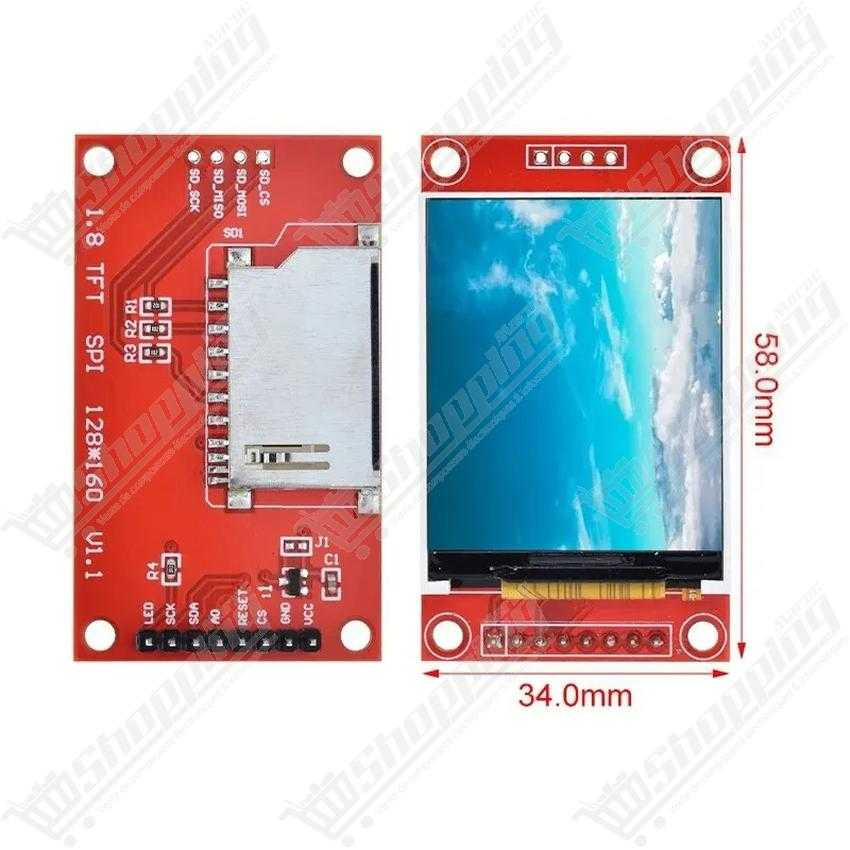

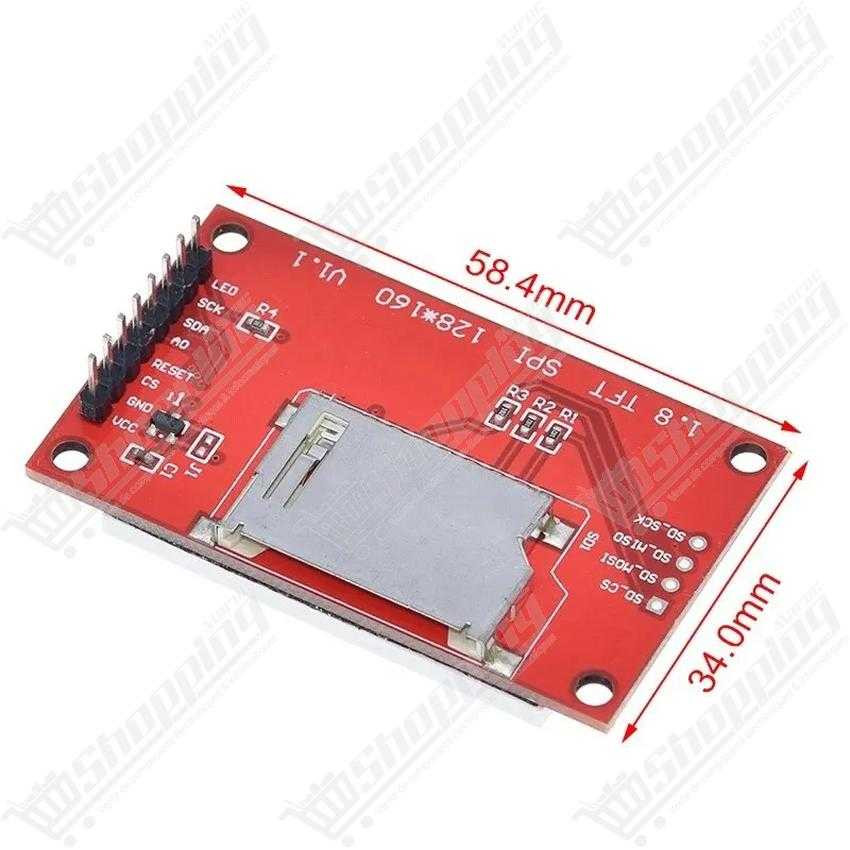

- Projets Wearables : Ses dimensions réduites (environ 34 mm x 58 mm) permettent une intégration facile dans des boîtiers portables ou des montres connectées DIY.
Fiche Technique Détaillée : Écran LCD 1.8 TFT SPI
| Caractéristique | Spécification |
|---|---|
| Taille de l'écran | 1,8 pouce (Diagonale) |
| Résolution | 128 x 160 pixels |
| Contrôleur (Driver) | ST7735S ou ST7735R |
| Tension d'alimentation (VCC) | 3,3V à 5,0V (Régulateur LDO intégré) |
| Niveau Logique I/O | 3,3V Stricte (Adaptateur requis pour 5V) |
| Interface de Communication | SPI (4 ou 5 fils) |
| Zone Active | 28,03 mm x 35,04 mm |
| Consommation | 50mA à 100mA (Typique) |
| Température de fonctionnement | -20°C à +70°C |
Commander l'Écran TFT 1.8 ST7735 au Maroc
Ne laissez pas vos projets dans le noir. Commandez dès aujourd'hui votre Écran LCD 1,8 pouce TFT SPI et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un stock disponible immédiatement et un prix compétitif pour les étudiants, ingénieurs et passionnés d'électronique. Ajoutez de la couleur à votre panier maintenant !
FAQ : Tout savoir sur l'utilisation du TFT 1.8 SPI
Est-ce que cet afficheur est compatible avec une carte Arduino Uno en 5V ?
Oui, mais la prudence est de mise. Bien que la broche VCC accepte souvent 5V grâce au régulateur, les broches de données (SPI) fonctionnent impérativement en 3.3V. Vous devez utiliser des résistances de 1kΩ en série ou un convertisseur de niveau logique sur les lignes CS, RS, SDA et SCK pour protéger le contrôleur ST7735.
Pourquoi mon écran reste-t-il blanc malgré un câblage correct ?
L'écran blanc ("White Screen of Death") signale souvent un échec d'initialisation. Assurez-vous que la broche RESET est bien pilotée. Côté code, testez différentes options d'initialisation (ex: INITR_BLACKTAB, INITR_REDTAB ou INITR_GREENTAB) car les fabricants utilisent des offsets de pixels différents.
Quelles bibliothèques logicielles sont les plus performantes pour cet écran ?
Sur Arduino, le duo Adafruit ST7735 et Adafruit GFX est le standard pour la facilité d'utilisation. Pour des performances maximales sur ESP32 ou STM32, privilégiez la bibliothèque TFT_eSPI, qui optimise le bus SPI pour des taux de rafraîchissement très élevés.
À quoi correspondent les broches SDA et SCL sur un module marqué SPI ?
C'est une confusion fréquente de marquage. Sur ce module SPI, SDA correspond à MOSI (Master Out Slave In) et SCL correspond à l'horloge SCK. La broche DC (ou A0) est cruciale pour distinguer les commandes des données.
Comment utiliser le lecteur de carte SD situé à l'arrière de l'écran ?
Le lecteur SD partage le bus SPI (MOSI, MISO, SCK) avec l'écran mais nécessite sa propre ligne de sélection CS (Chip Select). Dans votre programme, déclarez deux broches CS distinctes (une pour le TFT, une pour la SD) pour éviter les conflits lors de la lecture d'images.
Comment puis-je modifier la luminosité de l'affichage ?
La broche marquée LED ou BLK gère le rétroéclairage. Connectée au 3.3V, elle offre une luminosité maximale. Pour la faire varier, connectez-la à une sortie PWM de votre microcontrôleur et utilisez une fonction comme analogWrite() pour ajuster l'intensité selon vos besoins.
