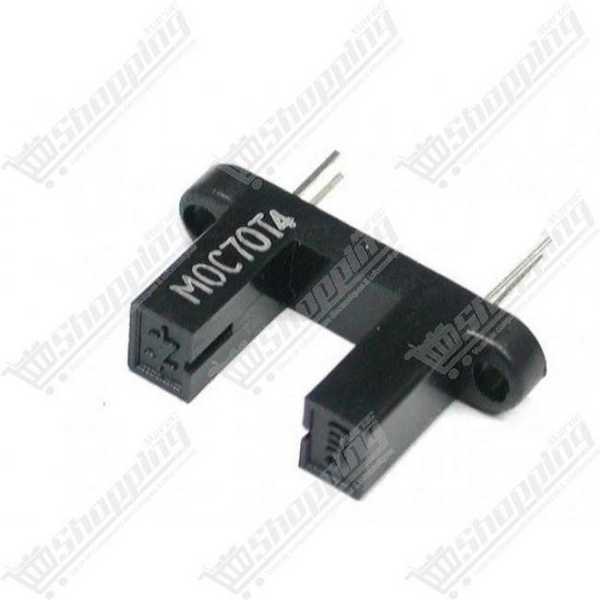

Capteur optique à fourche MOC70T2 3mm DIP-4
Interrupteur optique à fente MOC70T2 haute précision pour détection sans contact et comptage rapide sur projets électroniques.
- Largeur de fente : 3,195 mm
- Type : Phototransistor NPN et LED IR
- Tension VCEO max : 30V
- Courant LED max : 50 mA
- Boîtier : DIP-4 standard
Optimisez la Détection de Mouvement avec le Capteur MOC70T2
Vous cherchez à éliminer l'usure mécanique de vos systèmes de comptage ou de fin de course ? Le MOC70T2 est la réponse électronique à vos problèmes mécaniques. Oubliez les interrupteurs physiques qui s'oxydent ou rebondissent ; ce commutateur optique à fente offre une fiabilité inégalée grâce à sa technologie de détection par infrarouge. Que ce soit pour un encodeur rotatif fait maison ou un capteur de limite précis pour votre imprimante 3D, ce composant assure une transition nette et rapide, transformant un simple mouvement physique en un signal numérique exploitable instantanément.
Performance Technique du Capteur à Fourche MOC70T2
- Détection Sans Contact : Utilise une fente de 3,195 mm (environ 3 mm), idéale pour le passage de disques d'encodage ou de drapeaux de fin de course.
- Réactivité Élevée : Composé d'une LED IR au GaAs et d'un phototransistor NPN, garantissant une commutation ultra-rapide adaptée aux hautes fréquences.
- Compatibilité de Tension : Supporte une tension Collecteur-Émetteur (VCEO) allant jusqu'à 30 V, offrant une grande flexibilité d'intégration.
- Durabilité : Fonctionne parfaitement sur une plage de température de -40°C à +85°C, le rendant robuste même dans des environnements difficiles.
- Intégration Facile : Boîtier DIP-4 standard, prêt à être soudé sur PCB ou inséré dans une breadboard pour le prototypage.
Applications et Usages : Que faire avec un MOC70T2 ?
- Compte-tours et Tachymètres : Créez des systèmes précis pour mesurer la vitesse de rotation (RPM) de moteurs DC.
- Imprimantes 3D et CNC : Remplacez les switchs mécaniques par des "Endstops" optiques pour une répétabilité parfaite du point zéro (Homing).
- Projets Arduino & Robotique : Idéal pour la détection d'obstacles à courte portée ou le comptage de pièces sur un convoyeur miniature.
- Sécurité : Détection d'ouverture de boîtiers ou de mécanismes sans risque d'étincelle électrique.
Fiche Technique Détaillée : MOC70T2
| Caractéristique | Valeur / Spécification |
|---|---|
| Type de composant | Interrupteur optique à fente (Slotted Optical Switch) |
| Largeur de fente | 3,195 mm |
| Courant Direct LED (IF) | Max 50 mA (Recommandé 20 mA) |
| Tension Directe LED (VF) | Typique 1,2 V |
| Tension Collecteur-Émetteur (VCEO) | Max 30 V |
| Courant de Collecteur (IC) | Max 20 mA |
| Dissipation de puissance totale | 175 mW (Diode) + 100 mW (Transistor) |
| Boîtier | Plastique noir opaque DIP-4 |
Commander le MOC70T2 au Maroc
Ne laissez pas votre projet à l'arrêt à cause d'un capteur manquant. Commandez votre MOC70T2 dès aujourd'hui et profitez de notre livraison rapide partout au Maroc. Nous garantissons un stock disponible immédiatement et un prix compétitif pour les amateurs d'électronique comme pour les professionnels. Ajoutez de la précision à vos montages dès maintenant !
Questions Fréquentes sur le Capteur Optique MOC70T2 (FAQ)
Comment identifier les broches (pinout) du MOC70T2 ?
Le capteur dispose de quatre broches. Regardez les marquages sur le dessus du boîtier : "E" indique le côté Émetteur (la LED infrarouge) et "D" indique le côté Détecteur (le Phototransistor). Assurez-vous de ne pas inverser l'alimentation pour éviter d'endommager la LED.
Quelle résistance utiliser pour la LED avec une alimentation 5V ?
Pour une alimentation standard de 5V (comme sur un Arduino Uno), il est crucial de limiter le courant. Une résistance série de 220 ohms ou 330 ohms placée sur l'anode de la LED permettra d'obtenir un courant sécuritaire d'environ 20mA tout en assurant une émission IR puissante.
Pourquoi mon Arduino ne détecte aucun signal avec le MOC70T2 ?
C'est l'erreur la plus fréquente : le phototransistor est un dispositif à "collecteur ouvert". Il ne peut pas sortir de tension seul. Vous devez absolument utiliser une résistance de pull-up (par exemple 10k ohms) connectée entre le collecteur et le +5V. Sans cela, le signal d'entrée sur l'Arduino restera "flottant" et illisible.
Le MOC70T2 est-il compatible avec le 3.3V (ESP32 / Raspberry Pi) ?
Absolument. Le capteur fonctionne parfaitement en 3,3V. Pensez simplement à ajuster la résistance de la LED (environ 100 à 150 ohms) pour maintenir une luminosité suffisante, et connectez bien votre résistance de pull-up au rail 3,3V pour protéger les entrées de votre microcontrôleur.
Comment vérifier si le capteur fonctionne sans oscilloscope ?
La lumière infrarouge est invisible à l'œil humain, mais pas pour les capteurs numériques ! Allumez votre circuit, puis pointez l'appareil photo de votre smartphone vers la fente du capteur. Sur l'écran, vous devriez voir une lueur violette ou blanche provenant de la LED émettrice, signe qu'elle est bien alimentée.
