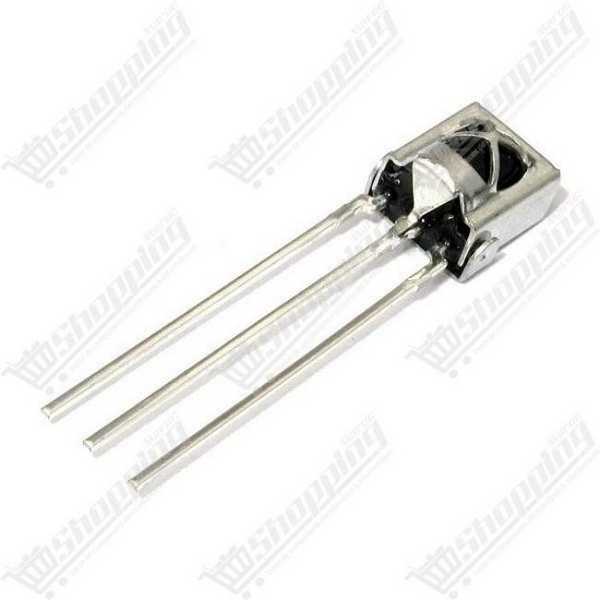

Capteur récepteur infrarouge universel TL1838 VS1838
Récepteur infrarouge compact haute précision pour le décodage de signaux télécommandes sur vos projets électroniques.
- Fréquence porteuse : 38 kHz (Standard)
- Tension d'alimentation : 2,7 V à 5,5 V
- Distance de réception : Jusqu'à 18 mètres
- Angle de réception : Large champ de ± 45°
- Sortie : Compatible TTL et CMOS
Contrôle et Réception IR avec le Capteur TL1838 / VS1838
Le capteur infrarouge TL1838 (VS1838B) est la solution standard industrielle pour intégrer le contrôle à distance dans vos projets électroniques. Ce module récepteur miniaturisé combine une photodiode PIN haute vitesse et un préamplificateur dans un boîtier époxy blindé. Conçu pour démoduler les signaux à 38 kHz, il offre une fiabilité exceptionnelle en transformant les impulsions lumineuses invisibles en commandes numériques exploitables par votre microcontrôleur.
Points Forts du Récepteur VS1838B
- Immunité aux interférences : Grâce à son filtre PCM interne et son blindage, ce capteur rejette efficacement la lumière ambiante et les perturbations électromagnétiques.
- Portée étendue : Capable de détecter des signaux jusqu'à 18 mètres, il est idéal pour les grands espaces.
- Large compatibilité de tension : Fonctionne sur une plage de 2,7 V à 5,5 V, le rendant compatible nativement avec Arduino (5V), Raspberry Pi et ESP32 (3,3V).
- Sortie propre : Fournit un signal numérique compatible TTL et CMOS, prêt pour le décodage sans composants additionnels complexes.
Applications Types
- Domotique DIY : Pilotage d'éclairages et d'appareils via télécommande TV universelle.
- Robotique : Contrôle directionnel sans fil pour robots mobiles.
- Clonage de signaux : Analyse et reproduction de codes de télécommandes (NEC, Sony, etc.).
- Détection : Création de barrières infrarouges simples.
Caractéristiques Techniques Détaillées
| Paramètre | Spécification |
|---|---|
| Référence | TL1838 / VS1838B |
| Fréquence porteuse | 38 kHz |
| Tension d'alimentation (Vcc) | 2,7 V à 5,5 V DC |
| Consommation | Faible (Typique 0,6 mA) |
| Longueur d'onde | 940 nm (Crête) |
| Angle de réception | ± 45 degrés |
| Température de service | -25 °C à +85 °C |

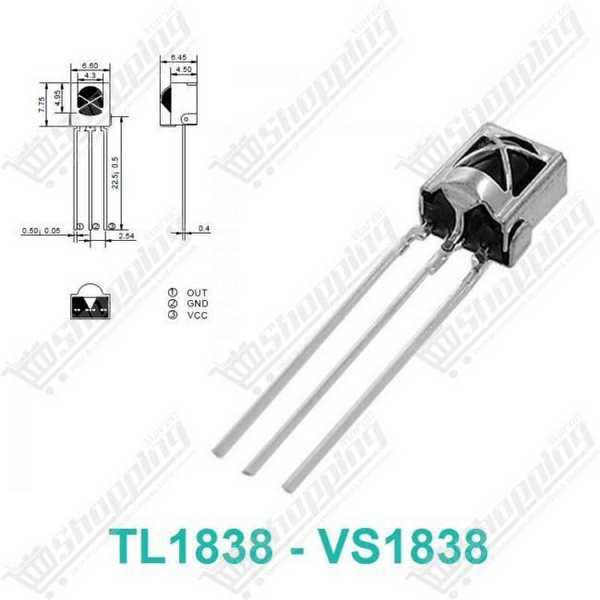

| Brochage (Face bombée vers soi) | 1: OUT | 2: GND | 3: VCC |
FAQ : Utilisation du VS1838B
Quel est le brochage exact ?
En tenant le capteur face à vous (lentille bombée visible), les broches de gauche à droite sont : 1. OUT (Signal), 2. GND (Masse), 3. VCC (Alimentation).
Comment améliorer la stabilité du signal ?
Pour une fiabilité maximale dans des environnements bruités, il est recommandé d'ajouter un condensateur de 0,1 µF entre VCC et GND, ainsi qu'une résistance de 100 Ω sur la ligne d'alimentation.
