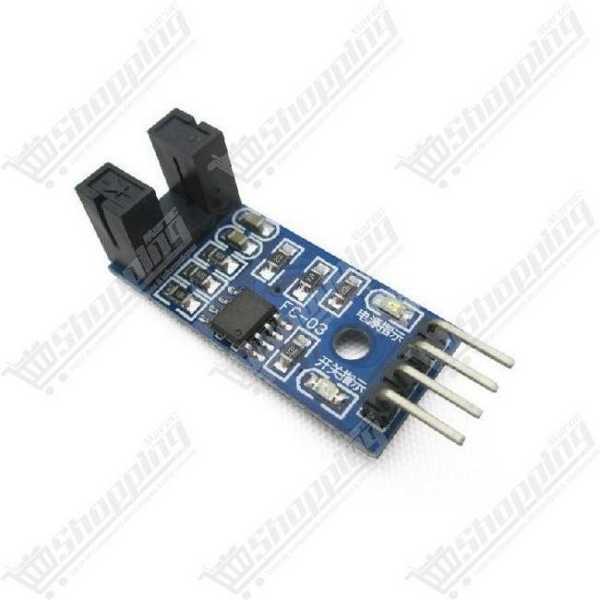

Module capteur de vitesse optocoupleur à fente
Mesurez la vitesse de rotation et comptez les impulsions avec précision grâce à ce module optocoupleur fiable.
- Puce comparateur LM393 haute stabilité
- Tension d'alimentation : 3,3 V à 5 V
- Largeur de fente standard de 5 mm
- Sortie numérique propre (signal TTL)
- Compatible Arduino, ESP32 et Raspberry Pi
Maîtrisez le Mouvement : Capteur de Vitesse Optocoupleur LM393
Vous construisez un robot mobile et la synchronisation des moteurs est un casse-tête ? Ne naviguez plus à l'aveugle. Ce Capteur Optocoupleur tachymétrique est la solution incontournable pour transformer un moteur standard en un système asservi intelligent. Basé sur le robuste comparateur LM393, ce module à fourche détecte le passage des fentes d'une roue codeuse avec une précision chirurgicale. Que ce soit pour calculer le RPM (tours par minute), mesurer une distance parcourue via l'odométrie ou simplement compter des objets sur un convoyeur, ce capteur offre la fiabilité de signal nécessaire aux projets basés sur Arduino, ESP32 ou Raspberry Pi.
Performance Technique du Module Tachymétrique LM393
- Stabilité du Signal : Intègre un comparateur LM393 assurant un signal de sortie numérique (D0) propre et net, débarrassé des parasites habituels (Trigger de Schmitt).
- Compatibilité Large : Fonctionne parfaitement sur une plage de tension de 3,3 V à 5 V CC, s'adaptant aussi bien aux microcontrôleurs 3.3V (STM32, ESP) qu'aux systèmes 5V (Arduino UNO).
- Détection Précise : Conçu avec une fente de 5 mm, idéale pour les disques encodeurs standards et la détection d'obstacles fins.
- Retour Visuel Immédiat : Équipé de deux indicateurs LED : une pour l'alimentation et une pour l'état de sortie, facilitant grandement le débogage de votre montage sans oscilloscope.
- Puissance de Sortie : Capable de piloter une charge jusqu'à 15 mA, suffisant pour déclencher directement des relais ou des optocoupleurs externes.
Applications Concrètes : Pourquoi utiliser ce Capteur à Fourche ?
- Asservissement PID de Moteurs : Couplez ce capteur à une roue codeuse pour créer une boucle fermée, permettant à votre robot de rouler droit même si un moteur est plus faible que l'autre.
- Odométrie Robotique : Calculez la distance exacte parcourue par votre robot mobile en comptant les impulsions, essentiel pour la navigation autonome et la cartographie.
- Automatisation Industrielle : Idéal pour le comptage d'objets opaques défilant sur une ligne de production ou un convoyeur miniature.
- Sécurité et Limites : Peut servir de capteur de fin de course optique (sans contact mécanique) pour éviter l'usure des pièces.
Fiche Technique Détaillée : Capteur Optocoupleur LM393
| Caractéristique | Spécification |
|---|---|
| Puce Principale | Comparateur LM393 |
| Tension d'Alimentation | 3,3 V - 5 V DC |
| Sortie Numérique (D0) | Signal TTL (0 et 1) |
| Largeur de Fente | 5 mm |
| Dimensions PCB | 32 mm x 14 mm |
| Trou de Montage | Vis M3 (Diamètre 3mm) |
| Température de Service | -25°C à +85°C |
Commander le Capteur de Vitesse LM393 au Maroc
Optimisez vos projets mécatroniques dès aujourd'hui. Commandez votre Capteur de vitesse LM393 au meilleur prix au Maroc sur notre boutique en ligne. Nous garantissons une livraison rapide partout au Maroc et un stock disponible immédiatement pour ne pas ralentir votre développement. Profitez d'un composant de qualité professionnelle pour vos prototypes et produits finis.
FAQ : Questions Fréquentes sur le Capteur de Vitesse à Fourche
Comment brancher le module capteur de vitesse à fente ?
Le module dispose généralement de 4 broches : VCC (3,3V-5V), GND (masse), D0 (Sortie Numérique) et A0 (Sortie Analogique). Pour la mesure de vitesse, connectez VCC et GND à votre alimentation et la broche D0 à une entrée numérique (idéalement une broche d'interruption) de votre microcontrôleur.
Comment calculer le nombre de tours par minute (RPM) avec ce capteur ?
Utilisez une interruption (ex: attachInterrupt sur Arduino) pour compter les impulsions de la broche D0. La formule est : RPM = (Nombre d'impulsions / Nombre de fentes du disque) * (60 / Temps d'observation en secondes).
Pourquoi la LED de signal reste-t-elle allumée en permanence ou ne réagit pas ?
C'est souvent un problème de sensibilité. Utilisez un tournevis pour ajuster le potentiomètre bleu sur le module. Réglez le seuil du comparateur LM393 jusqu'à ce que la LED bascule nettement au passage d'un obstacle.
Le module est-il compatible avec les cartes 3,3V comme l'ESP32 ou le Raspberry Pi ?
Oui, absolument. En alimentant le module en 3,3V, le signal de sortie D0 respectera les niveaux logiques de l'ESP32 ou du Raspberry Pi, évitant tout risque de dommage.
Quelle est la différence entre les sorties D0 et A0 ?
La sortie D0 est binaire (Tout ou Rien), parfaite pour le comptage. La sortie A0 donne une tension proportionnelle à la lumière reçue, utile pour des analyses plus fines mais rarement pour la vitesse.
Pourquoi le comptage des tours est-il imprécis ou surestimé ?
Cela peut venir de "rebonds" ou vibrations. Ajoutez un condensateur de 100nF entre VCC et GND ou implémentez un filtrage (debounce) logiciel pour ignorer les impulsions parasites trop rapprochées.
