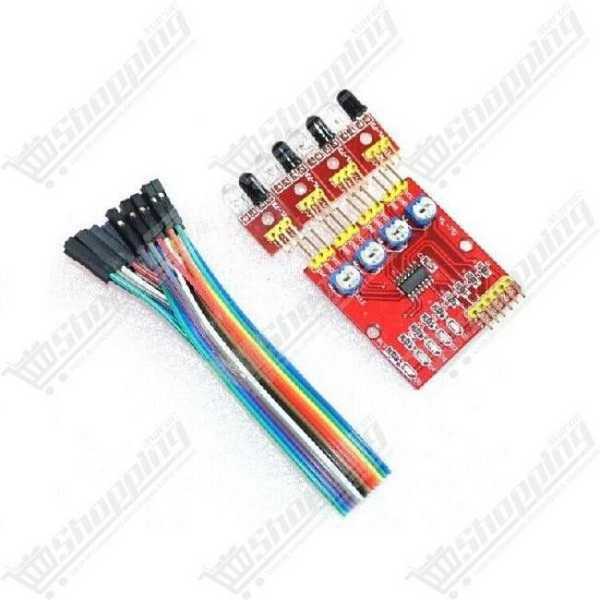

Module suiveur de ligne et d'évitement d'obstacles infrarouge 4 voies
Module infrarouge 4 canaux haute précision pour robots suiveurs de ligne et évitement d'obstacles Arduino.
- Tension de fonctionnement : 3,3 V à 5 V DC
- Canaux : 4 paires IR indépendantes réglables
- Portée de détection : 1 mm à 60 cm ajustable
- Sortie : Signal numérique TTL stable
- Compatibilité : Arduino, Raspberry Pi, ESP32
Précision de Navigation pour Robots Mobiles avec le Module Suiveur de Ligne 4 Canaux
Vous en avez assez des robots qui tâtonnent ou qui perdent leur trajectoire au premier virage serré ? Passez à la vitesse supérieure. Le Module suiveur de ligne et d'évitement d'obstacles à 4 canaux agit comme un véritable "cortex visuel" pour vos projets de robotique. Contrairement aux capteurs simples, ce système offre une redondance et une précision accrues grâce à ses quatre paires d'émetteurs/récepteurs IR indépendants. Que ce soit pour gagner une compétition de suiveurs de ligne ou pour empêcher votre véhicule autonome de percuter les murs, ce module convertit les contrastes de surface en signaux numériques clairs, permettant à votre microcontrôleur Arduino ou ESP32 de réagir en temps réel.
Atouts Techniques du Capteur Infrarouge 4 Voies pour la Robotique
- Polyvalence de Tension : Conçu pour s'intégrer partout, il fonctionne parfaitement sur une plage de 3,3 V à 5 V CC, le rendant compatible avec la majorité des cartes de développement modernes.
- Sensibilité Chirurgicale : Chaque canal dispose de son propre potentiomètre de réglage. Vous pouvez calibrer finement la distance de détection de 1 mm à 60 cm selon votre environnement.
- Feedback Visuel Immédiat : Le débogage est simplifié grâce aux LEDs d'état intégrées qui s'illuminent instantanément lors de la détection d'un obstacle ou d'une ligne noire.
- Sortie Numérique Propre : Fournit un signal TTL (Low/High) stable, éliminant le besoin de conversion analogique complexe pour la logique de navigation de base.
- Architecture Modulaire : Comprend une carte de contrôle centrale et des capteurs déportés, offrant une flexibilité totale pour le placement des "yeux" de votre robot.
Maîtrisez la Navigation Autonome : Applications du Module IR 4 Canaux
- Robots de Compétition : Idéal pour les algorithmes de suivi de ligne complexes (PID) nécessitant la détection des virages serrés et des intersections grâce aux 4 capteurs simultanés.
- Véhicules Intelligents : Transformez une voiture RC en un rover autonome capable de l'évitement d'obstacles dynamique dans un environnement encombré.
- Sécurité Anti-Chute : Installez les capteurs vers le sol pour détecter le vide (bords de table, escaliers) et stopper le robot avant la chute.
- Automatisation Industrielle : Parfait pour le comptage d'objets sur convoyeur ou le tri automatisé basé sur la réflectivité des matériaux.
Fiche Technique Détaillée : Module Suiveur de Ligne 4 Canaux
| Caractéristique | Spécification |
|---|---|
| Tension d'alimentation | 3,3 V à 5 V DC |
| Courant de consommation | 20 mA à 60 mA (Module seul) |
| Portée de détection | Réglable de 1 mm à 60 cm |
| Angle de détection | Environ 35° |
| Type de sortie | Numérique TTL (0/1) |
| Interface | 6 fils (VCC, GND, OUT1-4) |
| Dimensions (Carte Principale) | 42 mm x 38 mm x 12 mm |
| Compatibilité | Arduino, Raspberry Pi, STM32, ESP32, PIC |
Commander le Module de Détection 4 Canaux au Maroc
Ne laissez pas votre projet en attente. Commandez dès aujourd'hui votre Module suiveur de ligne 4 canaux et bénéficiez d'un matériel fiable pour vos prototypes. Nous assurons une livraison rapide partout au Maroc et garantissons un prix compétitif pour les étudiants, les makers et les professionnels. Ce produit est disponible immédiatement en stock.
Questions Fréquentes sur le Capteur de Ligne et Obstacle 4 Canaux
Q1: Comment régler la sensibilité des capteurs pour la détection de ligne ?
Chaque capteur dispose d'un potentiomètre dédié sur la carte mère. Tournez-le pour ajuster le seuil de déclenchement : une LED de signal sur le module s'allume lorsque l'obstacle ou la ligne noire est détecté, ce qui permet un calibrage visuel précis.
Q2: Quelle est la tension d'alimentation recommandée pour ce module ?
Le module fonctionne de manière optimale entre 3,3V et 5V DC. Il est fortement conseillé d'utiliser l'alimentation 5V de l'Arduino pour garantir une portée de détection stable, car une tension trop faible peut rendre les lectures erratiques.
Q3: Pourquoi le module réagit-il de manière instable en extérieur ?
Les capteurs infrarouges sont très sensibles à la lumière du soleil (qui contient des rayons IR). Pour un fonctionnement fiable, utilisez le robot à l'intérieur ou créez un blindage physique autour des capteurs pour les protéger de la lumière ambiante directe.
Q4: Comment s'effectue le câblage avec un microcontrôleur type Arduino ?
Le branchement est simple : connectez VCC au 5V, GND à la masse, et les quatre broches de sortie (OUT1, OUT2, OUT3, OUT4) directement sur quatre entrées numériques de votre carte. Le module renvoie un signal logique (0 ou 1) pour chaque canal.
Q5: Est-il nécessaire d'installer une bibliothèque (library) spécifique ?
Non, aucune bibliothèque n'est requise. Le module intègre ses propres comparateurs de tension. Il suffit d'utiliser la fonction standard digitalRead() dans votre code pour interpréter l'état de chaque capteur.
Q6: Quelle est la distance de détection efficace pour le suivi de ligne ?
Bien que la portée théorique puisse atteindre 30 cm, pour un suivi de ligne efficace, les capteurs doivent être positionnés entre 1 cm et 2,5 cm de la surface. Une distance trop élevée empêche de différencier correctement le contraste entre la ligne noire et le fond blanc.
