Capteur magnétique à effet Hall A3144

Détection magnétique fiable et sans contact avec le A3144

Vous cherchez à éliminer l'usure mécanique de vos systèmes de détection ? Le capteur à effet Hall A3144 est la solution numérique idéale pour remplacer les interrupteurs physiques obsolètes. Conçu pour ignorer la poussière et les vibrations, ce composant agit comme un interrupteur invisible d'une fiabilité redoutable. Que ce soit pour un compteur de vitesse sur un robot ou un système de sécurité domestique, le A3144 transforme la présence d'un simple aimant en un signal numérique propre, stabilisé par son Trigger de Schmitt interne. C'est le choix incontournable pour les ingénieurs et makers au Maroc exigeant robustesse et précision.

Atouts techniques du Capteur à Effet Hall A3144

• Sortie à collecteur ouvert : Une architecture flexible permettant une interface aisée avec divers niveaux logiques (nécessite une résistance de pull-up).
• Plage de tension étendue : Fonctionne parfaitement entre 4,5 V et 24 V, s'adaptant aussi bien aux systèmes 5V qu'aux applications automobiles 12V/24V.
• Réactivité unipolaire : Détection précise du pôle Sud d'un aimant, évitant les déclenchements intempestifs.
• Vitesse de commutation : Temps de montée ultra-rapide de 0,04 µs, idéal pour les applications à haute fréquence comme les tachymètres.
• Robustesse thermique : Opérationnel de -40°C à +85°C, garantissant une stabilité même dans des conditions difficiles.

Applications concrètes pour le module A3144

• Mesure de vitesse (RPM) : Créez des tachymètres précis pour moteurs et roues de robots sans friction mécanique.
• Détection de fin de course : Remplacez vos switchs mécaniques sur imprimantes 3D et machines CNC pour une répétabilité parfaite (zéro rebond).
• Systèmes de sécurité : Développez des alarmes de portes et fenêtres invisibles et inviolables magnétiquement.
• Automobile et Industrie : Idéal pour la détection de position d'arbre à cames ou le comptage de pièces sur convoyeur.

Fiche Technique Détaillée : A3144 Hall Effect Sensor

Commander le Capteur A3144 au Maroc

Ne laissez pas votre projet à l'arrêt. Commandez dès maintenant votre capteur A3144 et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un composant de haute qualité à un prix compétitif, disponible immédiatement en stock pour vos prototypes et productions en série.

FAQ : Solutions et Installation du A3144

Q1 : Pourquoi la sortie du A3144 ne passe-t-elle pas à l'état HAUT toute seule ?

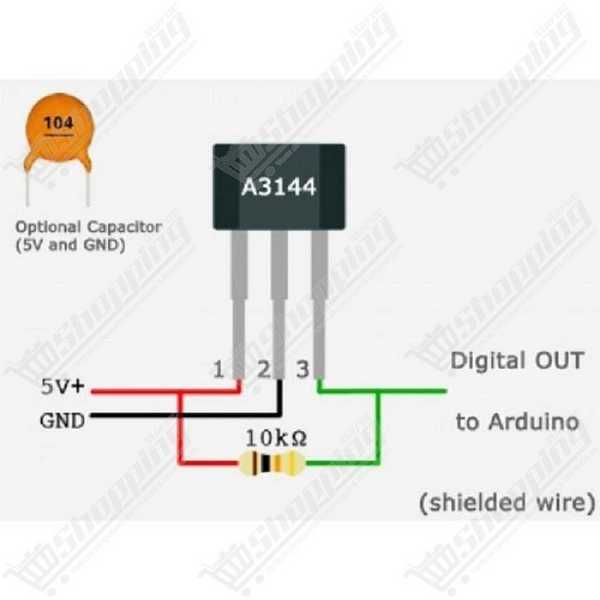

C'est une caractéristique normale du "collecteur ouvert". Le capteur agit comme un interrupteur relié à la masse. Pour obtenir un état HAUT (High), vous devez obligatoirement placer une résistance de rappel (pull-up) de 4,7 kΩ à 10 kΩ entre la broche de sortie et le VCC.

Q2 : Mon capteur ne réagit pas à l'aimant, est-il défectueux ?

Pas nécessairement. Le A3144 est unipolaire. Il ne détecte généralement que le pôle Sud magnétique présenté face à la face inscrite (devant). Essayez simplement de retourner votre aimant.

Q3 : Comment interfacer ce capteur avec un ESP32 ou Raspberry Pi (3.3V) ?

Alimentez le capteur en 5V (car il nécessite min. 4,5V), mais connectez la résistance de pull-up à la broche 3,3V de votre microcontrôleur au lieu du 5V. Cela protège vos entrées logiques tout en assurant le fonctionnement du capteur.

Q4 : Quel est le brochage (Pinout) correct du A3144 ?

Face à vous (texte lisible), de gauche à droite : Pin 1 = VCC, Pin 2 = GND, Pin 3 = Sortie (Signal).

Q5 : Le signal est bruité, comment le stabiliser ?

Pour les câbles longs ou les environnements électriques perturbés, placez un condensateur de découplage de 0,1 µF entre VCC et GND, au plus près du capteur.

Q6 : Ce capteur peut-il mesurer la force d'un aimant ?

Non, c'est un capteur "Tout ou Rien" (Interrupteur). Pour mesurer une force proportionnelle (analogique), orientez-vous vers un capteur linéaire comme le SS49E.
