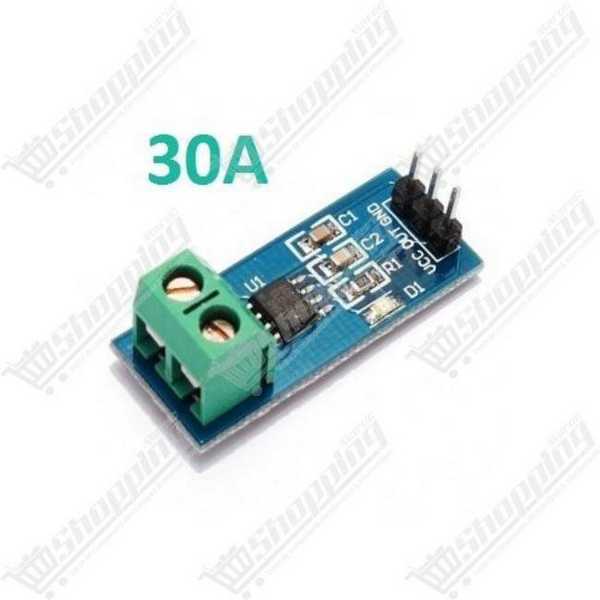

Module Capteur de Courant ACS712 30A
Module de mesure de courant AC/DC haute précision 30A pour Arduino, basé sur l'effet Hall.
- Puce : Allegro ACS712ELCTR-30A-T
- Plage de mesure : -30A à +30A
- Sensibilité : 66 mV/A
- Alimentation : 5V DC
- Sortie : Analogique proportionnelle
Surveillance Énergétique Précise avec le Module Capteur de Courant ACS712 30A
Votre projet nécessite un œil vigilant sur la consommation électrique ? Ne laissez plus les surintensités griller vos circuits. Le Module Capteur de Courant ACS712 30A est la solution de choix pour les ingénieurs et makers au Maroc cherchant à mesurer des flux d'énergie avec une fiabilité industrielle. Basé sur la technologie de l'effet Hall, ce composant permet une mesure non intrusive, garantissant une isolation galvanique jusqu'à 2,1 kV RMS pour protéger votre microcontrôleur. Que vous travailliez sur du courant alternatif (AC) ou continu (DC), ce capteur transforme l'intensité brute en un signal analogique exploitable instantanément par votre Arduino ou ESP32.
Performance et Fiabilité du Capteur ACS712 (Modèle 30A)
- Large Plage de Mesure : Capable de gérer des courants allant de -30A à +30A, idéal pour les applications de puissance moyenne.
- Cœur Technologique : Intègre la puce renommée Allegro ACS712ELCTR-30A-T pour une stabilité optimale.
- Sensibilité Calibrée : Offre une réponse précise de 66 mV/A, parfaite pour détecter les variations de charge significatives.
- Réponse Ultra-Rapide : Avec un temps de montée de seulement 5 µs, il réagit quasi instantanément aux pics de courant.
- Intégration Facile : Fonctionne sous une alimentation standard de 5V DC et délivre une sortie analogique centrée à VCC/2 (2,5V) au repos.
- Faible Résistance : Le conducteur interne de 1,2 mΩ minimise les pertes d'énergie et l'échauffement du module.
Applications Concrètes : Pourquoi Choisir l'ACS712 ?
- Protection des Moteurs : Détectez les blocages mécaniques en surveillant les pics de courant sur vos moteurs DC ou pas-à-pas.
- Gestion de Batteries (BMS) : Mesurez précisément les cycles de charge et de décharge pour prolonger la durée de vie de vos accus.
- Domotique et IoT : Créez un système de surveillance de consommation énergétique pour vos appareils électroménagers.
- Sécurité des Circuits : Implémentez une coupure automatique en cas de détection de surintensité (fusible électronique).
- Onduleurs et Alimentations : Indispensable pour le feedback de contrôle dans les convertisseurs à découpage (SMPS).
Fiche Technique Détaillée : ACS712 30A Hall Effect Sensor
| Caractéristique | Valeur Spécifique |
|---|---|
| Puce Intégrée | Allegro ACS712ELCTR-30A-T |
| Plage de Détection | ±30 Ampères (AC/DC) |
| Tension d'Alimentation | 4,5V à 5,5V DC (Typique 5V) |
| Sensibilité | 66 mV/Ampère |
| Tension de Sortie à 0A | VCC / 2 (approx. 2,5V) |
| Bande Passante | 80 kHz |
| Erreur Totale (25°C) | ±1,5% |
| Isolation | 2,1 kV RMS |
| Dimensions | 31 mm x 13 mm x 15 mm |
Commander le Module ACS712 30A au Maroc
Passez à la vitesse supérieure dans vos projets d'électronique de puissance. En commandant ce module chez nous, vous bénéficiez d'une livraison rapide partout au Maroc et d'un produit en stock, prêt à être expédié. Profitez de notre prix compétitif pour sécuriser et optimiser vos installations électriques dès aujourd'hui.
FAQ : Tout savoir sur l'utilisation du Capteur de Courant ACS712
Pourquoi mes mesures sont-elles instables avec de faibles courants ?
C'est une question de résolution. Le modèle ACS712 30A a une sensibilité de 66 mV/A. Pour des courants de quelques centaines de milliampères, la variation de tension est infime et peut se perdre dans le bruit de l'ADC de votre Arduino. Pour une précision fine à bas ampérage, optez plutôt pour la version 5A (185 mV/A).
Comment calibrer le point zéro (VCC/2) correctement ?
La théorie veut que le zéro soit à 2,5V (512 sur un ADC 10-bit). En réalité, si votre USB fournit 4,8V, votre point milieu bouge. La solution pro : mesurez la tension réelle à vide (0 Ampère) au démarrage de votre code et utilisez cette valeur comme "offset" pour vos calculs.
Peut-on réellement passer 30A en continu dans les borniers ?
Attention danger ! Si la puce Allegro supporte 30A, les borniers verts standards fournis sont souvent limités à 10A ou 12A. Pour des courants proches de 30A, il est impératif de souder vos câbles de puissance directement sur le PCB pour éviter la fonte du connecteur.
Quelle est la meilleure méthode pour mesurer du courant alternatif (AC) ?
En AC, la valeur change constamment. Une lecture unique ne suffit pas. Vous devez échantillonner le signal sur une période complète (ex: 20ms pour 50Hz) pour calculer la valeur efficace RMS (Root Mean Square) ou détecter la valeur crête.
Comment stabiliser les lectures bruitées sur le moniteur série ?
Le capteur est sensible aux interférences électromagnétiques. Deux astuces : ajoutez un condensateur de 100nF entre VCC et GND près du module, et implémentez une moyenne glissante (average) logicielle sur 50 à 100 lectures pour lisser le résultat.
Quelle bibliothèque Arduino utiliser pour l'ACS712 ?
Nous recommandons la bibliothèque "ACS712" de Rob Tillaart. Elle est robuste, gère les calculs AC/DC, la calibration du point zéro et supporte nativement les variantes 5A, 20A et 30A.
