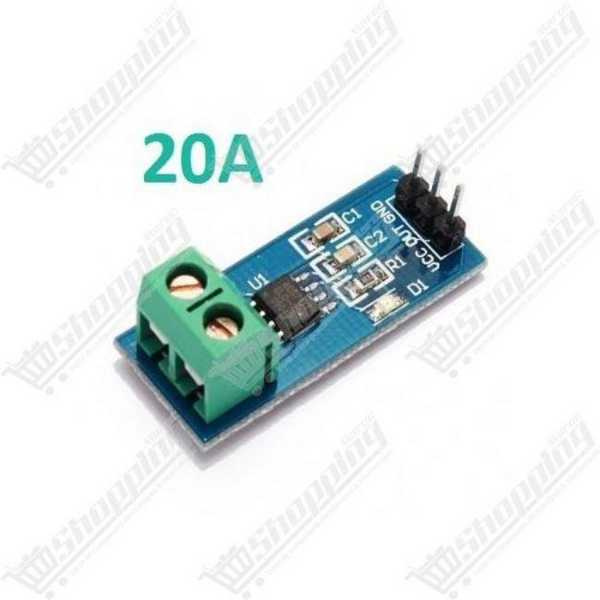

Module capteur de courant ACS712 20A
Module capteur ACS712 précis pour mesurer le courant AC et DC jusqu'à 20A avec votre Arduino.
- Puce : Capteur à effet Hall ACS712
- Plage de mesure : -20A à +20A (AC/DC)
- Sensibilité de sortie : 100 mV/A
- Tension d'alimentation : 4.5V à 5.5V
- Faible résistance interne : 1.2 mΩ
Mesurez et Protégez vos Circuits avec le Module Capteur de Courant ACS712 20A
Vous cherchez à surveiller la consommation de vos moteurs ou à créer un gestionnaire d'énergie pour vos panneaux solaires ? L'intégration d'un ampèremètre classique est souvent complexe et intrusive. Le Module ACS712 20A résout ce problème avec élégance grâce à la technologie à effet Hall. Ce capteur offre une lecture précise du courant sans contact électrique direct avec le circuit de mesure, garantissant une sécurité totale pour votre microcontrôleur. Que vous travailliez sur un projet de robotique ou de domotique, ce module est l'interface indispensable entre la puissance brute et l'intelligence de votre code.
Performance et Précision du ACS712 pour vos Projets Arduino
- Polyvalence Totale : Capable de mesurer des courants continus (DC) et alternatifs (AC) sur une plage étendue de -20A à +20A.
- Intégration Facile : Fournit une sortie analogique linéaire avec une sensibilité de 100 mV/A, simplifiant le calcul de conversion dans votre code.
- Sécurité Maximale : Offre une isolation galvanique impressionnante jusqu'à 2,1 kVRMS, protégeant vos cartes (Arduino, PIC) des hautes tensions du circuit de puissance.
- Efficacité Énergétique : La résistance interne du conducteur est infime (1,2 mΩ), ce qui élimine quasiment toute perte de puissance ou échauffement parasite.
- Réactivité : Un temps de montée de 5 µs permet de détecter rapidement les pics de courant transitoires.
Applications Concrètes du Capteur en Robotique et Domotique
- Protection Matérielle : Coupure automatique de l'alimentation en cas de détection de surintensité ou de court-circuit.
- Robotique Mobile : Détection de blocage des roues (stall current) et asservissement de couple pour les moteurs DC.
- Gestion d'Énergie : Création de wattmètres numériques pour surveiller la consommation réelle de vos appareils ménagers.
- Systèmes Autonomes : Surveillance précise de l'état de charge et de décharge des batteries dans les installations solaires.
Fiche Technique Détaillée : Capteur ACS712 20A
| Caractéristique | Spécification |
|---|---|
| Puce Capteur | Allegro ACS712ELCTR-20A-T |
| Plage de Mesure | -20A à +20A (AC/DC) |
| Tension d'Alimentation (VCC) | 4,5V à 5,5V DC (5V recommandé) |
| Sensibilité | 100 mV par Ampère |
| Tension de sortie à 0A | VCC / 2 (approx. 2,5V) |
| Précision | Erreur totale ±1,5% à 25°C |
| Consommation du module | 10 mA à 13 mA |
| Bande passante | 80 kHz (ajustable) |
| Température de fonctionnement | -40°C à +85°C |
| Dimensions | 31 mm x 13 mm |
Commander votre Module ACS712 20A au Maroc
Ne laissez pas l'incertitude compromettre la fiabilité de vos montages. Procurez-vous ce capteur de courant essentiel au meilleur prix au Maroc. Nous garantissons un stock disponible immédiatement et une livraison rapide partout dans le royaume, de Tanger à Lagouira, pour que vous puissiez passer du prototype à la réalisation sans attendre.
FAQ : Tout savoir sur l'utilisation du ACS712
Pourquoi mes mesures sont-elles instables lorsque le courant est nul ?
C'est un phénomène normal dû à la haute sensibilité du capteur à effet Hall aux champs magnétiques environnants et au bruit de l'alimentation électrique. Pour obtenir un "zéro" stable, il est recommandé d'implémenter une moyenne logicielle (smoothing) sur plusieurs centaines d'échantillons dans votre code Arduino.
Comment adapter ce module 5V pour un ESP32 ou ESP8266 en 3.3V ?
Le module ACS712 nécessite une alimentation de 5V pour fonctionner correctement et sa sortie oscille autour de 2,5V. Cela peut être dangereux pour les entrées analogiques d'un ESP32 limitées à 3,3V. Vous devez impérativement utiliser un pont diviseur de tension (deux résistances) sur la broche OUT pour réduire le signal à un niveau sûr avant de le connecter à votre microcontrôleur 3.3V.
Pourquoi la lecture n'est-elle pas précise pour les petits courants (< 500mA) ?
Le modèle 20A est optimisé pour les puissances moyennes à élevées. Avec une sensibilité de 100 mV/A, un faible courant génère une variation de tension très proche du bruit de fond du convertisseur ADC de l'Arduino. Pour des courants faibles, privilégiez le modèle ACS712-5A qui offre une meilleure résolution.
Quelle est la formule pour mesurer du courant alternatif (AC) ?
Pour l'AC, une lecture instantanée ne suffit pas car la tension oscille. Vous devez échantillonner le signal sur au moins une période complète (20ms pour du 50Hz), déterminer la valeur crête (Peak-to-Peak), puis calculer la valeur efficace (RMS) via votre code.
