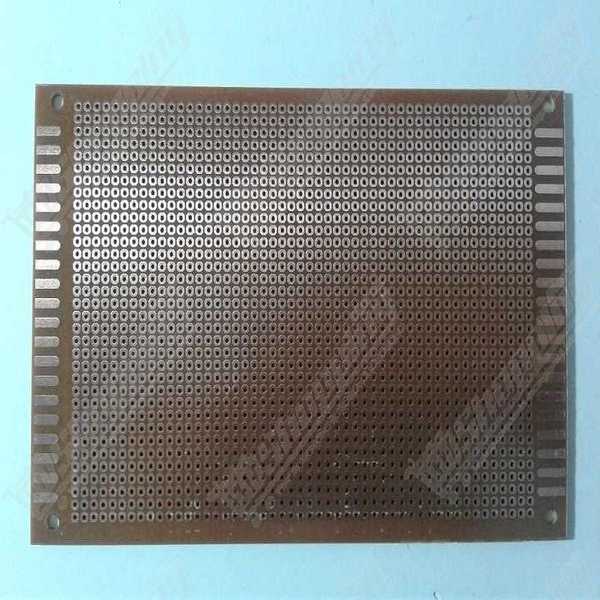

Plaque d'essai pastillée simple face 7x9cm pas 2.54mm
Plaque de prototypage universelle 7x9cm simple face, idéale pour figer durablement vos montages électroniques et projets Arduino.
- Dimensions standard : 70 x 90 mm pour une surface optimale.
- Pas de 2,54 mm compatible composants standards et Arduino.
- Configuration simple face avec pastilles cuivre pré-étamées.
- Environ 744 points de soudure pour montages complexes.
- Support robuste résistant à la chaleur de soudure.
Concrétisez vos Idées : La Plaque d'Essai Pastillée 7x9 cm pour Projets Durables
Votre breadboard commence à ressembler à un plat de spaghettis indémêlable ? Il est temps de passer aux choses sérieuses. La plaque d'essai pastillée 7x9 cm est l'étape indispensable pour transformer un prototype instable en un dispositif électronique robuste et fonctionnel. Idéale pour figer vos montages Arduino ou vos circuits analogiques, cette carte offre une surface de travail généreuse sans être encombrante. Grâce à sa conception simple face, elle pardonne les erreurs de débutant tout en offrant la rigidité nécessaire aux ingénieurs confirmés qui exigent une soudure propre et durable.
Performance et Conception de la Carte de Prototypage 7x9cm
- Compatibilité Universelle : Dotée d'un pas standard de 2,54 mm (0,1 pouce), cette plaque accueille sans effort la quasi-totalité des circuits intégrés DIP, des borniers et des modules électroniques classiques.
- Surface de Travail Optimisée : Avec ses dimensions de 70 mm x 90 mm, vous disposez d'environ 744 points de soudure, organisés intelligemment en une grille (généralement 24 colonnes x 31 lignes) pour des montages complexes.
- Facilité de Soudure : Les pastilles en cuivre pré-étamé ou traité garantissent une adhérence rapide de l'étain, réduisant le risque de "soudure sèche" et protégeant vos composants contre la surchauffe.
- Adaptabilité Mécanique : Que ce soit du FR-4 (Fibre de verre) ou de la Bakélite, le substrat d'une épaisseur de 1,2 à 1,6 mm assure une excellente rigidité tout en restant découpable pour s'insérer dans vos boîtiers de projet.
Pourquoi Intégrer ce PCB Universel dans votre Atelier ?
- Création de Shields Arduino Sur-Mesure : Ne soyez plus limité par les shields du commerce. Soudez vos propres capteurs et drivers directement pour une intégration compacte.
- Fiabilisation des Montages : Éliminez les faux contacts typiques des plaques d'essai sans soudure. Une fois sur ce PCB universel, votre circuit résiste aux vibrations et au transport.
- Apprentissage de la Soudure "Point à Point" : C'est le support pédagogique par excellence pour maîtriser l'art de relier les composants avec du fil de cuivre ou des ponts de soudure.

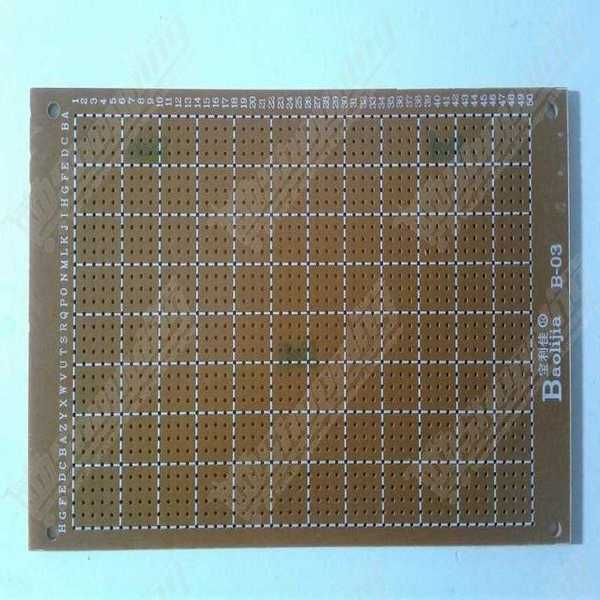

- Prototypage Rapide : Grâce au marquage alphanumérique, repérez vos coordonnées X-Y instantanément pour transférer votre schéma théorique vers la réalité sans erreur de placement.
Fiche Technique Détaillée : Plaque Pastillée 7x9 cm
| Caractéristique | Spécification |
|---|---|
| Type de Carte | Plaque de prototypage universelle (Perfboard) |
| Dimensions | 70 mm x 90 mm (7 x 9 cm) |
| Configuration | Simple face (Cuivre sur une seule face) |
| Pas (Pitch) | Standard 2,54 mm |
| Nombre de Trous | Environ 744 trous |
| Diamètre des Trous | ~1,0 mm (Compatible composants traversants) |
| Matériau | FR-4 (Fibre de verre) ou Bakélite (selon arrivage) |
| Poids | 30 à 35 g |
Commander Votre Plaque Pastillée 7x9 cm au Maroc
Ne laissez plus vos projets à l'état de brouillon. En commandant cette plaque de prototypage 7x9 cm chez nous, vous bénéficiez d'un composant essentiel au meilleur prix au Maroc. Stock disponible immédiatement pour une livraison rapide partout dans le royaume. Passez à la vitesse supérieure et donnez à vos circuits la stabilité qu'ils méritent.
Questions Fréquentes sur l'Utilisation des Plaques à Pastilles (FAQ)
Comment relier les pastilles entre elles pour créer un circuit ?
Les pastilles étant isolées individuellement, la connexion ne se fait pas automatiquement. Vous devez créer vos pistes en réalisant des ponts de soudure entre pastilles adjacentes ou en utilisant du fil de cuivre rigide (ou des queues de résistances coupées) pour relier des points plus éloignés.
Pourquoi les pastilles de cuivre se détachent-elles parfois ?
Le décollement des pastilles survient souvent si le fer à souder est trop chaud (au-dessus de 350°C) ou si le contact est trop long. Pour les débutants, nous recommandons les versions en Fibre de verre (FR4) qui offrent une résistance thermique bien supérieure à la Bakélite.
Cette plaque est-elle compatible avec Arduino et les circuits intégrés ?
Absolument. Le pas de 2,54 mm est le standard mondial. Vous pouvez y insérer directement des supports de puces, des microcontrôleurs, des connecteurs headers et la majorité des composants électroniques traversants utilisés dans l'écosystème Arduino.
Comment couper la plaque pour l'ajuster à un petit boîtier ?
Pour une plaque en époxy, utilisez une scie à métaux fine. Une autre méthode efficace consiste à rayer profondément les deux faces avec un cutter robuste et une règle, puis à casser la plaque net sur le bord d'une table. Attention avec la Bakélite, qui est plus cassante.
Comment créer des rails d'alimentation (VCC/GND) ?
Contrairement aux breadboards, il n'y a pas de rails intégrés. La méthode standard consiste à dénuder un long fil de cuivre rigide et à le souder le long d'une colonne ou d'une ligne entière pour distribuer le VCC ou le GND à travers tout le circuit.
Peut-on simuler le montage sur logiciel avant de souder ?
Oui, des logiciels comme Fritzing ou KiCad possèdent des outils "Perfboard". Dans Fritzing, réglez simplement la grille sur environ 26x31 trous pour obtenir une réplique virtuelle de votre plaque 7x9cm et planifier votre routage.
