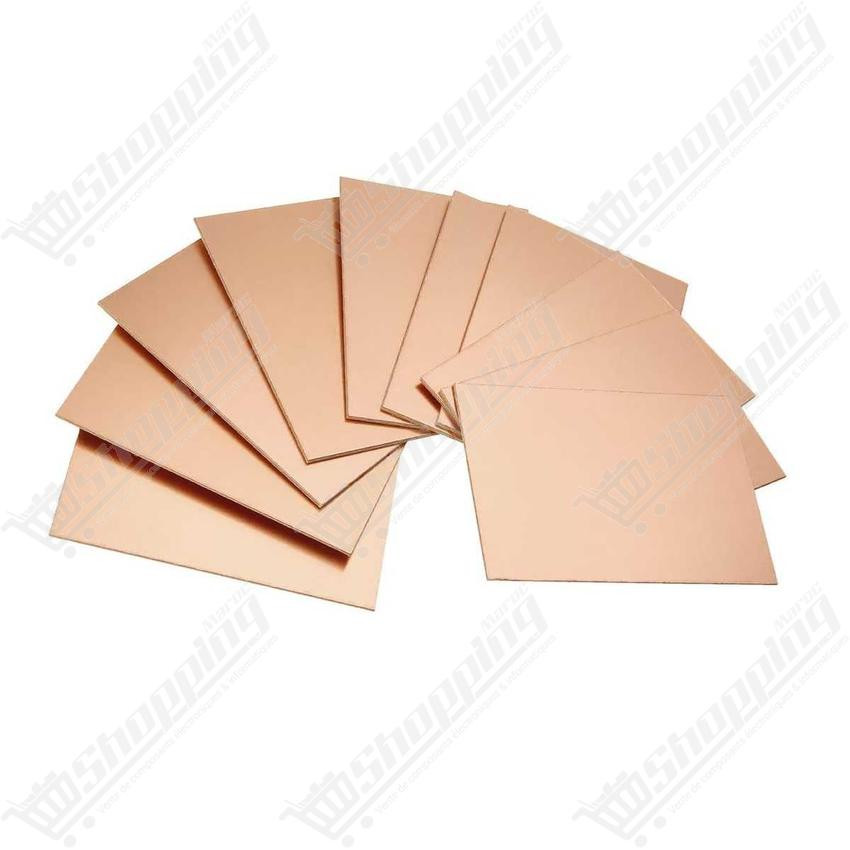

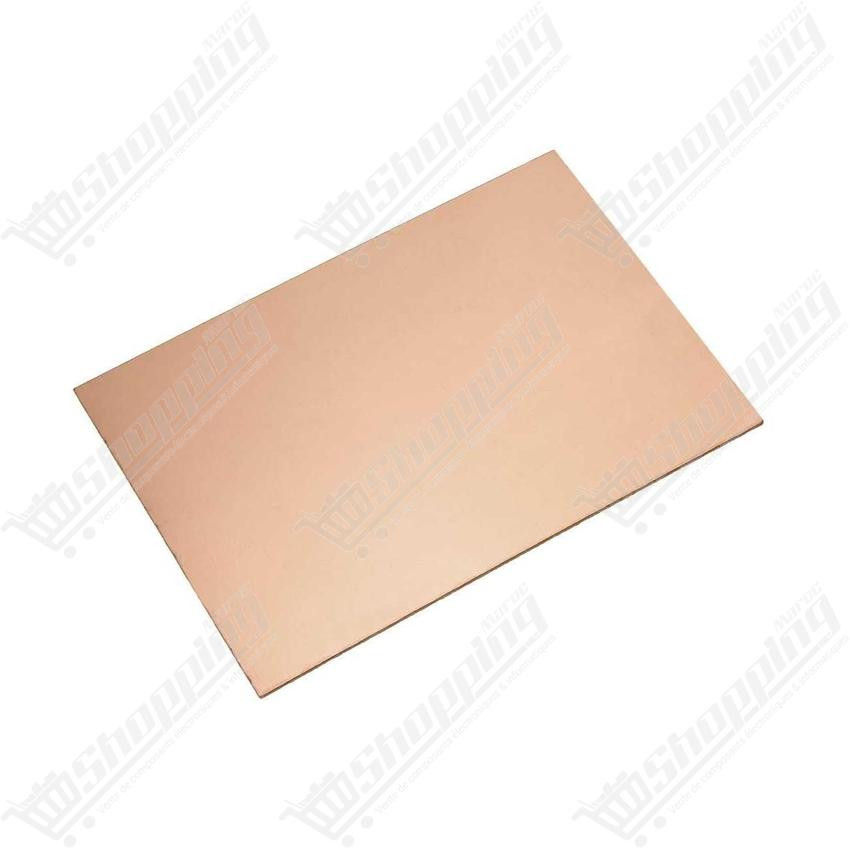

Plaque PCB Époxy Simple Face 20x30cm Épaisseur 1.5mm
Grande plaque époxy cuivrée 20x30cm simple face pour la réalisation de vos circuits imprimés et prototypes électroniques.
- Dimensions : 200 x 300 mm (Format A4)
- Matériau : Stratifié époxy FR-4 robuste
- Épaisseur standard : 1.5 mm
- Couche de cuivre : 35 µm (Simple Face)
- Usage : Gravure chimique ou mécanique
Concrétisez vos projets avec la Plaque PCB Simple Face 20x30cm
Marre des connexions instables sur breadboard ? Passez à la vitesse supérieure. La plaque PCB simple face 20x30cm est la toile vierge idéale pour transformer vos schémas théoriques en prototypes robustes et durables. Que vous soyez un étudiant en ingénierie préparant son PFE ou un passionné de DIY électronique, ce format généreux (proche du A4) vous offre la liberté de concevoir des circuits complexes ou de découper plusieurs petits modules dans une seule plaque. Contrairement aux matériaux bas de gamme, notre solution offre une base en stratifié époxy fiable pour une gravure précise et un soudage sans décollement.
Performance et Résistance du Circuit Imprimé Époxy FR-4
- Surface Étendue : Avec des dimensions de 200 x 300 mm, vous disposez d'un espace suffisant pour les circuits de puissance ou les cartes mères de vos robots.
- Matériau Robuste : Fabriquée en fibre de verre FR-4, cette plaque assure une rigidité mécanique supérieure et une excellente tenue à la chaleur (Tg > 130°C).
- Cuivre de Haute Pureté : La couche de cuivre électrolytique de 35 µm (1 oz) garantit une conductivité optimale et une gravure chimique nette.
- Isolation Parfaite : Avec une résistance d'isolement supérieure à 10¹² ohms, évitez les interférences parasites sur vos montages haute fréquence.
- Standard Industriel : Une épaisseur de substrat de 1,5 mm compatible avec tous les boîtiers et entretoises standards.
Applications de la Plaque Cuivrée Vierge en Électronique
- Prototypage Rapide : Idéale pour la méthode du transfert de toner (fer à repasser) grâce à sa surface de cuivre nu.
- Usinage CNC : La rigidité du FR-4 permet une gravure anglaise précise à la fraiseuse numérique sans bavures excessives.
- Circuits de Puissance : L'épaisseur de cuivre et la qualité du substrat supportent parfaitement les pistes larges pour les courants élevés.
- Éducation et Formation : Le support privilégié pour les travaux pratiques et la réalisation de circuits imprimés en laboratoire.
Fiche Technique Détaillée : Plaque PCB 200x300mm
| Caractéristique | Spécification Technique |
|---|---|
| Dimensions | 200 x 300 mm (+/- 2mm) |
| Type de substrat | FR-4 (Époxy Fibre de Verre) |
| Nombre de faces | 1 (Simple Face) |
| Épaisseur totale | 1,5 mm (+/- 0,1 mm) |
| Épaisseur du cuivre | 35 µm (Standard 1 oz/ft²) |
| Inflammabilité | Norme UL 94V-0 |
| Rigidité diélectrique | > 40 kV/mm |
Commander votre PCB Vierge 20x30cm au Maroc
Ne laissez pas le manque de matériel ralentir votre innovation. Commandez dès maintenant votre Plaque PCB 20x30cm et bénéficiez d'un prix compétitif introuvable ailleurs. Nous assurons une livraison rapide partout au Maroc pour que vous puissiez démarrer la gravure de vos circuits sans attendre. Stock disponible immédiatement pour vos projets urgents.
Questions Fréquentes sur le Circuit Imprimé Époxy (FAQ)
Quelle est la différence entre cette plaque en époxy et une plaque en bakélite ?
L'époxy (FR4) est nettement plus résistant mécaniquement et supporte mieux la chaleur que la bakélite. Cela empêche les pistes de cuivre de se décoller lors d'un soudage prolongé et offre de meilleures propriétés d'isolation pour les circuits haute fréquence.
Quel type de foret utiliser pour percer ce PCB de 1,5mm ?
Il est impératif d'utiliser des forets en carbure de tungstène. La fibre de verre contenue dans l'époxy est très abrasive et émoussera quasi instantanément les forets classiques en acier (HSS).
Comment découper proprement le format 20x30cm ?
Contrairement à la bakélite qui se casse net après une rayure, l'époxy nécessite une découpe mécanique. Utilisez une scie à métaux à dents fines ou une mini-perceuse type Dremel avec un disque à tronçonner diamanté pour un résultat propre.
L'épaisseur de cuivre de 35 µm est-elle suffisante ?
Oui, 35 microns est le standard industriel. C'est parfait pour la majorité des applications électroniques (logique, microcontrôleurs). Pour des courants très élevés (plusieurs Ampères), pensez simplement à dessiner des pistes plus larges.
Peut-on utiliser la méthode du transfert de toner sur cette plaque ?
Absolument. S'agissant d'une plaque brute (non présensibilisée), elle est idéale pour la méthode DIY du transfert de toner ou pour le dessin direct au feutre indélébile avant gravure au perchlorure de fer.
Quelles précautions prendre lors de la découpe ?
La poussière de fibre de verre est irritante. Portez toujours un masque de protection respiratoire (type FFP2 ou FFP3) lors de la découpe ou du perçage, et nettoyez les résidus avec un chiffon humide pour éviter qu'ils ne volent dans l'air.
