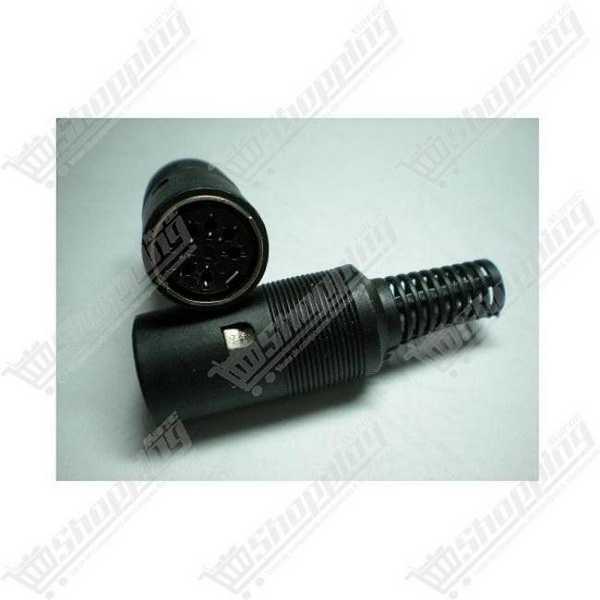

Connecteur DIN 7 pins femelle avec corps en plastique

Restaurez la Fidélité de vos Signaux avec le Connecteur DIN 7 Broches Femelle

Vous êtes confronté à une restauration de matériel audio vintage ou à la conception d'une interface de commande spécifique ? Ne laissez pas une connectique défaillante compromettre l'intégrité de vos signaux. Ce Connecteur DIN 7 broches femelle est la solution idéale pour concevoir des câbles sur mesure, robustes et fiables. Contrairement aux solutions prémoulées, cette version à monter soi-même vous offre un contrôle total sur la qualité de la soudure et le choix du câblage. Avec son corps en plastique rigide léger, il est parfait pour les liaisons volantes nécessitant une manipulation fréquente sans alourdir vos ports de connexion. C'est le choix privilégié des techniciens pour rétablir les liaisons de données et d'alimentation basse tension.

Performance et Ergonomie du Connecteur DIN Plastique

• Configuration 7 Pôles Standard : Disposition précise en arc de cercle (souvent à 270°), assurant une compatibilité optimale avec les embases mâles spécifiques.
• Assemblage Facilité : Conception démontable donnant un accès direct aux godets de soudure, compatible avec des fils de section 20 AWG à 24 AWG.
• Protection du Signal : Intègre souvent un blindage interne nickelé sous la coque en plastique ABS/PVC pour limiter les interférences électromagnétiques.
• Durabilité Électrique : Capable de supporter un courant de 1 A à 2 A par contact et une tension de service jusqu'à 34V AC/DC.
• Maintien Mécanique : Équipé d'un système de serre-câble interne indispensable pour absorber la traction et protéger vos soudures lors des manipulations.

Polyvalence d'Application de la Prise DIN 7 Broches

• Restauration Audio Vintage : Indispensable pour la réparation de systèmes Hi-Fi classiques ou d'anciennes interfaces propriétaires (type Bang & Olufsen).
• Liaisons MIDI Étendues : Permet le transport de l'alimentation fantôme ou de signaux de données bidirectionnels en plus du standard MIDI classique.
• Contrôle Industriel : Idéal pour le câblage de capteurs ou de commandes basse tension nécessitant plus de 5 conducteurs.
• Alimentation Accessoires : Solution efficace pour créer des câbles d'alimentation pour périphériques informatiques rétro ou éclairage basse tension.

Fiche Technique Détaillée : Connecteur DIN 7 Femelle

Commander votre Connecteur DIN 7 Broches au Maroc

Ne perdez plus de temps à chercher des câbles introuvables : fabriquez le vôtre dès aujourd'hui. Commandez ce Connecteur DIN 7 broches femelle directement sur notre boutique en ligne. Nous assurons une livraison rapide partout au Maroc et garantissons un stock disponible immédiatement pour vos projets urgents. Profitez d'un prix compétitif pour un composant essentiel à la maintenance de vos équipements électroniques.

FAQ : Tout savoir sur le Câblage et la Compatibilité DIN 7

Q1: Comment identifier la numérotation des broches sur un connecteur DIN 7 broches femelle ?

La numérotation suit généralement le standard DIN 45329. En regardant l'avant de la prise femelle, les broches sont disposées en arc de cercle. La numérotation n'est pas séquentielle de gauche à droite : elle suit souvent l'ordre 1-4-2-5-3 pour les cinq broches principales, avec les broches 6 et 7 ajoutées sur les côtés ou au centre. Il est crucial de consulter le schéma gravé sur le plastique ou la fiche technique avant soudure.

Q2: Un câble MIDI standard à 5 broches est-il compatible avec une embase femelle à 7 broches ?

Oui, dans la plupart des cas. Les connecteurs DIN 7 pins (type 270°) sont conçus pour être rétrocompatibles avec les fiches mâles DIN 5 pins à 180°. Les broches supplémentaires (6 et 7) sont situées à l'extérieur de l'arc de cercle des 5 broches standard, permettant l'insertion d'une fiche 5 pins sans obstruction.

Q3: Comment éviter de déformer ou de faire fondre le corps en plastique lors de la soudure ?

Le corps en plastique est sensible à la chaleur. Pour éviter que les broches ne bougent, insérez une fiche mâle correspondante dans le connecteur femelle pour servir de dissipateur thermique et maintenir l'alignement. Utilisez un fer réglé à 350°C maximum, étamez vos fils au préalable et limitez le temps de contact à moins de 3 secondes par broche.

Q4: Quelles sont les limites de tension et d'intensité pour ce type de connecteur ?

Ces connecteurs sont destinés aux signaux de bas niveau ou à l'alimentation basse tension. Typiquement, ils supportent un maximum de 34V AC/DC et un courant de 1A à 2A par broche. Le corps en plastique n'étant pas conçu pour la haute tension, il ne doit jamais être utilisé pour des applications sur secteur 230V.

Q5: Pourquoi utiliser un connecteur 7 pins plutôt qu'un 5 pins en audio ou MIDI ?

Les deux broches supplémentaires sont principalement utilisées pour transporter une alimentation distante (Phantom Power) ou des signaux de données bidirectionnels (comme le système DataLink de Bang & Olufsen). Cela permet de contrôler des fonctions de mise sous tension ou d'affichage sur des périphériques externes via un seul câble.

Q6: Comment fixer correctement le connecteur pour éviter l'arrachement des fils ?

Le corps en plastique dispose généralement d'un serre-câble interne à visser ou à sertir. Il est impératif que la gaine externe du câble soit prise dans ce serre-câble pour que les tensions mécaniques s'exercent sur la gaine et non sur les soudures des broches, qui sont très fragiles sur les modèles à corps plastique.
