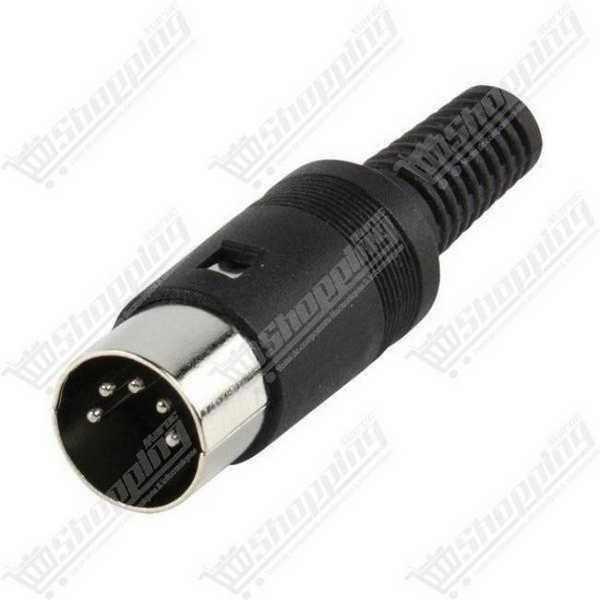

Connecteur DIN 5 broches mâle plastique
Connecteur DIN 5 broches mâle avec boîtier plastique pour réparation audio et câblage MIDI.
- Type DIN 5 broches (180°) mâle.
- Boîtier plastique avec manchon flexible.
- Contacts à souder haute conductivité.
- Pour câbles de 4 à 7 mm.
- Compatible MIDI et Audio Vintage.
Fiabilité et Transmission Audio avec le Connecteur DIN 5 Broches
Vous cherchez à redonner vie à une chaîne Hi-Fi vintage ou à fabriquer vos propres câbles pour vos synthétiseurs ? Ne laissez pas une connectique défaillante ruiner votre signal. Le Connecteur DIN 5 broches mâle est la solution incontournable pour les passionnés d'audio analogique et de musique électronique. Conçu avec une poignée en plastique robuste et légère, ce connecteur offre un équilibre parfait entre accessibilité et performance. Que ce soit pour réparer un vieil ampli Bang & Olufsen ou pour configurer une chaîne MIDI complexe, ce connecteur assure une intégrité de signal optimale grâce à ses contacts de haute précision.
Atouts Techniques du Connecteur DIN 5 Mâle en Plastique
- Configuration Standard 180° : Disposition des broches idéale pour les protocoles MIDI et les équipements audio européens classiques.
- Contacts Haute Conductivité : Broches en laiton avec placage (nickelé/argenté) assurant une résistance de contact inférieure à 20 mΩ.
- Protection du Câble : Intègre un manchon anti-traction flexible pour câbles de 4 mm à 7 mm de diamètre, évitant les coupures internes lors des manipulations.
- Montage Simplifié : Godets de soudure spacieux permettant une installation propre et durable, même pour les bricoleurs amateurs.
- Isolation Maximale : Résistance d'isolement supérieure à 100 MΩ pour prévenir toute interférence ou court-circuit entre les canaux.
Applications Pratiques : Du MIDI à la Hi-Fi Vintage
- Interfaces MIDI : Créez des câbles de données sur mesure pour relier claviers maîtres, synthétiseurs et cartes son (utilise les broches 2, 4 et 5).
- Restauration Audio : Indispensable pour la réparation d'équipements Hi-Fi de marques légendaires comme Naim, Quad ou B&O nécessitant des entrées/sorties DIN.
- Retro-Computing : Parfait pour la remise en état de périphériques anciens, tels que les claviers AT ou les souris d'époque.
- Électronique DIY : Idéal pour concevoir des alimentations basse tension multipolaires ou des systèmes de contrôle industriels robustes.
Fiche Technique Détaillée : Connecteur DIN 5 Broches
| Caractéristique | Spécification |
|---|---|
| Type de Connecteur | DIN Circulaire Mâle (Plug) |
| Nombre de Broches | 5 Broches (Configuration 180°) |
| Matériau du Boîtier | Plastique ABS/PVC avec manchon |
| Courant Nominal | 2A à 5A (selon usage) |
| Tension Maximale | Jusqu'à 100V AC / 12V DC |
| Diamètre de Câble Admissible | 4 mm à 7 mm |
| Type de Terminaison | À souder (Solder cups) |
| Durabilité | Env. 1 000 cycles d'insertion |
| Conformité | RoHS, REACH |
Commander votre Connecteur DIN 5 Broches au Maroc
Ne perdez plus de temps à chercher la pièce manquante pour vos projets électroniques. Commandez dès maintenant votre Connecteur DIN 5 broches mâle et bénéficiez d'un prix compétitif et d'une disponibilité immédiate. Nous assurons une livraison rapide partout au Maroc, que vous soyez à Casablanca, Rabat ou Tanger. Fiabilisez vos connexions audio dès aujourd'hui.
FAQ : Tout savoir sur le câblage et l'usage du DIN 5
Q1: Comment identifier la numérotation des broches sur un connecteur DIN 5 mâle ?
La numérotation n'est pas séquentielle autour du cercle. Pour un connecteur standard à 180°, l'ordre des broches est 1-4-2-5-3. Il est fortement recommandé de vérifier les petits numéros gravés dans le plastique à la base des broches avant de souder pour éviter les inversions de phase ou de signal.
Q2: Quelles broches sont nécessaires pour câbler une prise MIDI standard ?
Seules trois broches sont utilisées pour le protocole MIDI : la broche 2 pour la masse (blindage), la broche 4 pour le signal de source (+5V via une résistance) et la broche 5 pour la transmission des données. Les broches 1 et 3 ne sont généralement pas connectées.
Q3: Comment éviter que le plastique du connecteur ne fonde lors de la soudure ?
Pour stabiliser les broches et dissiper la chaleur, insérez le connecteur mâle dans une embase femelle fixe pendant l'opération. Utilisez un fer à souder réglé entre 300°C et 350°C, étamez préalablement les fils et les broches, et ne maintenez le contact thermique que 2 à 3 secondes maximum.
Q4: Le connecteur DIN 5 broches plastique est-il compatible avec toutes les prises 5 broches ?
Non, il existe plusieurs configurations d'angles. Le modèle le plus courant est le 180° (utilisé pour le MIDI et l'audio Hi-Fi). Il existe aussi des variantes à 240° ou 270° où les broches forment un arc de cercle plus fermé ; celles-ci sont physiquement incompatibles avec les prises 180°.
Q5: Quel est le schéma de câblage pour une sortie audio stéréo analogique ?
Pour une sortie stéréo classique, la broche 2 sert de masse commune, la broche 3 est le signal pour le canal gauche et la broche 5 pour le canal droit. Si vous câblez une entrée (enregistrement), on utilise généralement les broches 1 (gauche) et 4 (droite).
Q6: Faut-il relier la tresse de blindage du câble à la cosse métallique ou à la broche 2 ?
Pour une protection optimale contre les parasites et les boucles de masse, la tresse de blindage doit être soudée à la broche 2. Sur les modèles avec un corps en plastique, la continuité du blindage externe est moins critique que sur les modèles métalliques, mais la broche 2 reste la référence de masse impérative.
