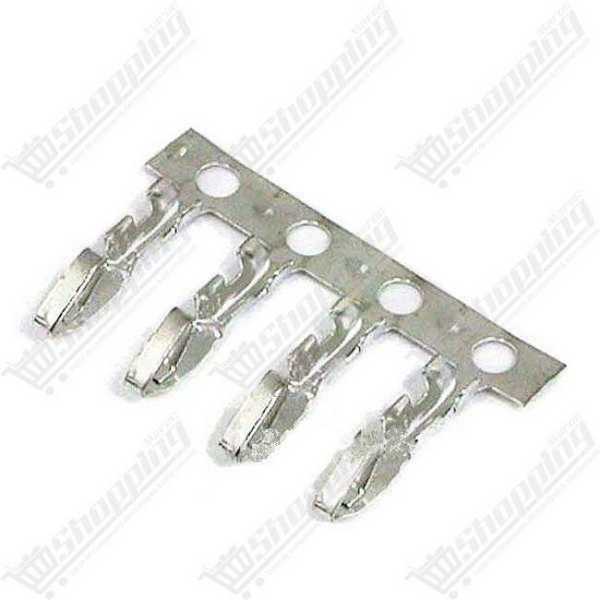

Lot de 10 terminaux Dupont métalliques 2.54mm
Lot de 10 cosses métalliques à sertir pour connecteurs DuPont 2.54mm, idéales pour vos câblages personnalisés et précis.
- Compatibilité : Boîtiers pas 2,54 mm
- Fils supportés : 22 à 28 AWG
- Courant nominal : 3 A Max
- Matériau : Bronze/Laiton étamé
- Type : À sertir (Crimp)
Créez des Connexions Parfaites avec le Lot de 10 Terminaux Métal DuPont 2.54mm
Dites adieu aux faux contacts et aux fils en désordre. Ce lot de 10 terminaux métalliques DuPont est l'élément indispensable pour réaliser des câbles de liaison ("jumpers") propres et sur mesure. Conçues pour s'insérer parfaitement dans les boîtiers plastiques au pas standard de 2,54 mm, ces cosses à sertir garantissent une connexion mécanique solide et une conductivité électrique optimale pour tous vos projets électroniques.
Pourquoi choisir ces cosses à sertir DuPont ?
- Précision Standardisée : S'adaptent sans jeu aux boîtiers DuPont de 1 à 40 broches et s'accouplent avec les headers mâles/femelles standards (pitch 0,1 pouce).
- Matériaux de Qualité : Fabriqués en bronze phosphoreux ou laiton avec un placage en étain, ils offrent une résistance de contact minimale (≤ 20 mΩ) et une excellente durabilité contre l'oxydation.
- Polyvalence de Câblage : Compatibles avec une large gamme de fils, du 22 au 28 AWG, permettant d'utiliser aussi bien du fil de prototypage fin que du câble plus robuste.
- Performance Électrique : Capables de supporter jusqu'à 3 A et 250 V AC/DC, ces terminaux conviennent parfaitement à l'alimentation de microcontrôleurs et de capteurs.
Utilisations recommandées
- Fabrication de câbles jumpers personnalisés pour Arduino et Raspberry Pi.
- Réparation de connecteurs internes de PC (boutons Reset/Power, LED).
- Création de nappes de connexion pour circuits imprimés (PCB).
- Restauration de faisceaux de câbles sur imprimantes 3D et machines CNC.
Spécifications Techniques
| Caractéristique | Valeur |
|---|---|
| Pas (Pitch) | 2,54 mm (0,1 pouce) |
| Calibre Fil (AWG) | 22 - 28 AWG (Optimum 24-26) |
| Courant Nominal | 3 A AC/DC |
| Tension Nominale | 250 V AC/DC |
| Matériau | Bronze/Laiton étamé |
| Température | -25 °C à +85 °C |
FAQ : Conseils d'Assemblage DuPont
Quel outil utiliser pour le sertissage ?
Pour un résultat professionnel et durable, l'utilisation d'une pince à sertir adaptée (type SN-28B ou équivalent pour cosses 2.54mm) est fortement recommandée. Elle replie simultanément les ailettes sur le cuivre et sur l'isolant.
Peut-on souder ces terminaux ?
Bien que le sertissage soit la méthode préconisée pour conserver la souplesse du fil, il est possible d'ajouter un point de soudure léger après sertissage pour une sécurité maximale, à condition de ne pas obstruer la zone d'insertion.
Ces terminaux sont-ils mâles ou femelles ?
Ce type de cosse est généralement défini par sa fonction métallique. Assurez-vous de vérifier si vous avez besoin de la partie qui reçoit la broche (femelle) ou celle qui s'insère (mâle) en fonction de votre connecteur opposé.
