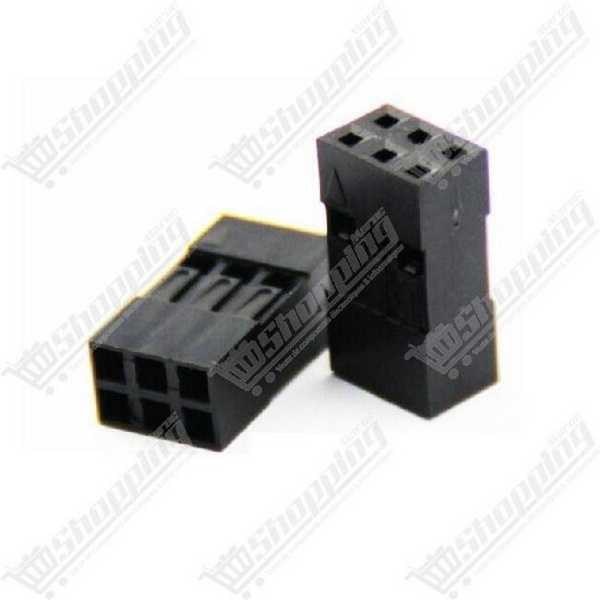

Lot de 10 connecteurs DuPont 2x3P 2.54mm
Boîtiers plastiques femelles Dupont 2x3P pour créer des câbles propres et modulaires sur vos projets électroniques.
- Lot de 10 boîtiers nus (Housing).
- Format double rangée 6 broches.
- Pas standard de 2.54 mm.
- Compatible Arduino et Raspberry Pi.
- Idéal pour connecteurs ICSP.
Maîtrise du Câblage : L'Essentiel Connecteur Dupont 2x3P
Vous en avez assez des prototypes brouillons et des connexions instables ? Passez au niveau supérieur avec le Connecteur Dupont 2x3P. Ce n'est pas simplement un morceau de plastique ; c'est la clé de voûte pour des montages électroniques propres, modulaires et professionnels. Conçu spécifiquement pour s'adapter au standard industriel de 2,54 mm, ce boîtier femelle double rangée est l'outil indispensable pour créer des nappes de connexion sur mesure ou pour interfacer proprement vos microcontrôleurs via les ports ICSP. Ne laissez plus un faux contact gâcher vos heures de codage.
Caractéristiques Techniques du Boîtier Dupont 2x3P (6 Broches)
- Standard Universel : Pas (Pitch) précis de 2,54 mm, compatible avec la majorité des breadboards et headers mâles.
- Configuration Robuste : Format double rangée 2x3P (6 broches), idéal pour les signaux complexes dans un encombrement réduit.
- Puissance Admissible : Capable de supporter un courant nominal de 3A AC/DC et une tension jusqu'à 250V.
- Durabilité Maximale : Fabriqué en Plastique Nylon 66 auto-extinguible (norme UL94V-0), garantissant une sécurité optimale contre la chaleur.
- Flexibilité d'Installation : Conçu pour accueillir des fils de section 18 à 26 AWG via sertissage (crimp).
Applications Pratiques et Avantages du Connecteur Dupont 2.54mm
- Programmation ICSP : Le format parfait pour créer des câbles de programmation pour Arduino et microcontrôleurs AVR (MISO, MOSI, SCK, etc.).
- Câblage Modulaire : Remplacez les fils "jumper" volants par des connecteurs monoblocs 6 broches pour éviter les inversions de branchement accidentelles.
- Réparation et Prototypage : Indispensable pour restaurer des connexions sur des cartes mères PC ou pour interfacer proprement des capteurs et modules.
- Organisation : Permet de regrouper les masses et alimentations (VCC/GND) en un seul bloc compact de 7,6 mm x 5,1 mm.
Fiche Technique Détaillée : Connecteur Dupont 2x3P
| Caractéristique | Spécification |
|---|---|
| Type de Produit | Boîtier femelle (Housing) double rangée |
| Configuration | 2x3 Broches (6 Pôles) |
| Pas (Pitch) | 2,54 mm (0.1") |
| Courant Nominal | 3A Max |
| Tension Nominale | 250V AC/DC |
| Matériau | Nylon 66 (UL94V-0) |
| Température de fonctionnement | -25°C à +85°C |
| Conditionnement | Lot de 10 pièces |
Commander Connecteur Dupont 2x3P au Maroc
Optimisez votre atelier dès aujourd'hui. Commandez votre lot de Connecteurs Dupont 2x3P directement sur notre site. Nous assurons une livraison rapide partout au Maroc et garantissons un prix compétitif pour ce composant essentiel. Stock disponible immédiatement : ne laissez pas vos projets en attente !
FAQ : Tout savoir sur l'utilisation du Connecteur Dupont 6 Broches
Puis-je utiliser ces connecteurs pour la programmation ICSP d'un Arduino ?
Absolument. Le format 2x3P au pas de 2,54 mm est le standard officiel pour les ports ICSP (In-Circuit Serial Programming) des microcontrôleurs AVR. Attention cependant : le boîtier n'ayant pas de détrompeur, vérifiez bien l'ordre des broches (MISO, MOSI, SCK, VCC, GND, RESET) avant connexion.
Quel outil est nécessaire pour fixer les câbles aux contacts métalliques ?
Pour un résultat professionnel et durable, l'utilisation d'une pince à sertir spécifique (comme les modèles SN-28B ou IWISS 2820M) est fortement recommandée. Le sertissage manuel à la pince plate reste possible mais souvent source de faux contacts.
Quelle section de fil (AWG) est compatible avec ces connecteurs ?
Ces boîtiers acceptent des fils souples entre 22 AWG et 28 AWG. L'expérience montre que le 24 AWG offre le meilleur équilibre entre solidité du sertissage et facilité d'insertion dans le boîtier plastique.
Comment éviter les inversions de polarité lors du branchement ?
Les boîtiers Dupont 2x3P étant dépourvus de détrompeur mécanique, l'astuce consiste à marquer la broche n°1 avec un marqueur indélébile ou d'utiliser un petit morceau de gaine thermorétractable couleur sur le fil correspondant pour identifier visuellement le sens.
Quelle est l'intensité maximale supportée par ce connecteur ?
Bien que le connecteur soit classé pour 3A par broche, nous conseillons de limiter la charge continue à 1A ou 2A, surtout si vous utilisez des fils fins (28 AWG), afin de prévenir tout échauffement excessif.
Est-il possible d'insérer ce connecteur 2x3P directement sur une plaque d'essai (breadboard) ?
Oui, le pas est parfaitement compatible. Étant un connecteur double rangée, il se placera "à cheval" sur la rainure centrale de la breadboard, isolant ainsi électriquement les broches de gauche de celles de droite.
