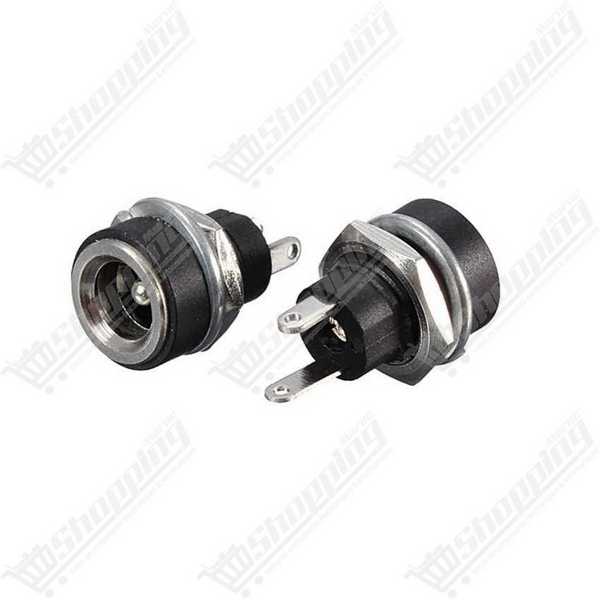

Connecteur Jack Femelle DC 5.5 x 2.1mm pour Montage sur Panneau
Embase d'alimentation DC femelle 5.5x2.1mm robuste avec écrou de fixation pour montage châssis.
- Dimensions : 5.5 mm x 2.1 mm
- Tension Nominale : Max 30V DC
- Courant Supporté : Jusqu'à 5A
- Montage : Panneau (Perçage 11-12mm)
- Durabilité : 5000 cycles
Fiabilisez vos Projets avec le Connecteur Power Jack Femelle 5,5 x 2,1 mm
Pour donner une allure véritablement professionnelle à vos boîtiers et prototypes, l'intégration d'une interface d'alimentation robuste est essentielle. Ce connecteur Power Jack femelle pour montage sur panneau est la solution standard par excellence. Conçu pour accueillir les fiches mâles de type "barrel" (5.5x2.1mm) les plus répandues du marché, il assure une transmission d'énergie stable et sécurisée jusqu'à 30V DC.
Performance et Robustesse de l'Embase Jack DC
- Standard Universel : Dimensions précises avec un diamètre extérieur de 5,5 mm et une broche centrale de 2,1 mm, assurant une compatibilité maximale avec la majorité des adaptateurs secteur.
- Puissance Maîtrisée : Supporte une tension nominale jusqu'à 30V DC et un courant allant jusqu'à 5A (typique 3A), idéal pour les circuits 12V et 24V.

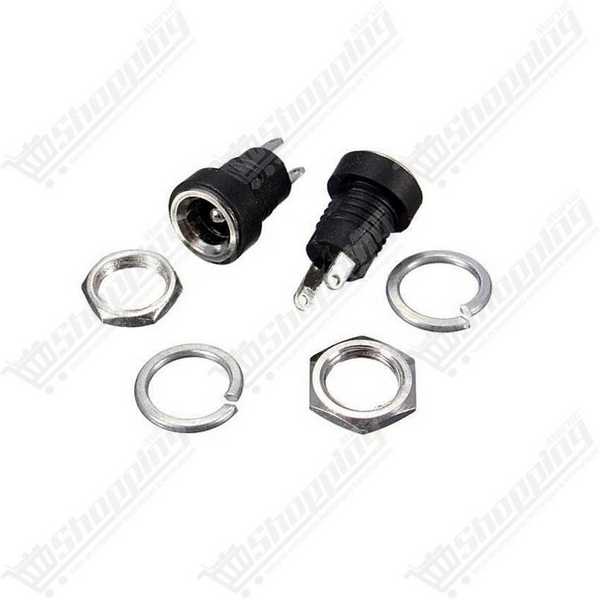

- Montage Solide : Système de fixation Panel Mount avec écrou hexagonal inclus, nécessitant un perçage standard de 11 mm à 12 mm pour un maintien inébranlable sur le châssis.
- Matériaux de Qualité : Corps en thermoplastique haute résistance (PBT/ABS) et contacts en alliage de cuivre plaqué pour une résistance de contact inférieure à 30 mΩ.
- Longévité : Conçu pour durer avec une endurance mécanique d'environ 5 000 cycles d'insertion et d'extraction.
Applications Polyvalentes pour ce Connecteur Châssis
- Projets Maker & DIY : L'ajout indispensable pour alimenter proprement vos boîtiers Arduino, Raspberry Pi ou microcontrôleurs ESP32.
- Systèmes de Sécurité : Remplacement idéal pour les ports d'alimentation défaillants sur les caméras de vidéosurveillance (CCTV).
- Gestion d'Alimentation : Dispose d'une architecture à 3 broches permettant la coupure automatique de la batterie interne lors de l'insertion de la fiche secteur.
- Éclairage LED : Interface de connexion rapide et sûre pour les contrôleurs de rubans LED et luminaires basse tension.
Fiche Technique Détaillée : Connecteur d'Alimentation
| Caractéristique | Spécification |
|---|---|
| Type de produit | Connecteur Power Jack Femelle (DC) |
| Montage | Sur panneau (Panel Mount) avec écrou |
| Dimensions | 5,5 mm (Ext) x 2,1 mm (Broche) |
| Tension Nominale | Max 30V DC |
| Courant Nominal | 0,5A à 5A (Typique 3A) |
| Température de fonctionnement | -40 °C à +70 °C |
| Résistance de contact | ≤ 30 mΩ |
| Type de connexion | Cosses à souder |
Commander le Connecteur Power Jack Femelle au Maroc
Ne laissez pas une pièce manquante retarder votre projet. Commandez dès maintenant votre Connecteur Power Jack 5,5 x 2,1 mm et profitez d'un prix ultra-compétitif. Nous assurons une livraison rapide partout au Maroc. Ce composant est disponible immédiatement en stock pour garantir la continuité de vos développements électroniques ou de vos réparations urgentes.
Questions Fréquentes sur le Jack d'Alimentation DC
Quelle est la fonction de la 3ème broche ?
C'est une fonctionnalité de "switch". La troisième broche est connectée au pôle négatif tant qu'aucune fiche n'est insérée (pour utiliser une batterie interne). Dès que vous branchez l'alimentation externe, ce contact s'ouvre, déconnectant la batterie.
Comment identifier la polarité des broches ?
Généralement, la broche centrale est le positif (+) et la broche latérale la plus longue est le négatif (-). La troisième broche sert au commutateur. Vérifiez toujours la continuité avec un multimètre avant soudure.
Quel diamètre de perçage prévoir ?
Pour ce modèle standard, prévoyez un trou de 11 mm à 12 mm selon la tolérance souhaitée.
