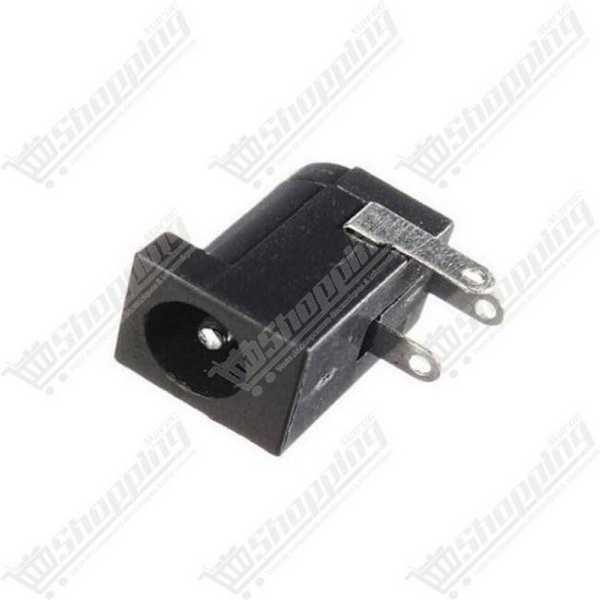

Connecteur d'alimentation DC 5.5x2.1mm pour PCB
Embase femelle d'alimentation DC 5.5x2.1mm robuste pour montage direct sur circuits imprimés électroniques.
- Type : Embase femelle DC-005 pour PCB
- Dimensions : 5.5mm x 2.1mm
- Tension max : 30V DC
- Courant max : 2.5A
- Broches : 3 pins avec switch
Fiabilité Énergétique : Connecteur d'Alimentation DC Jack PCB 5.5x2.1mm
Votre circuit imprimé est prêt, mais avez-vous pensé à la porte d'entrée de son énergie ? Ne laissez pas une connexion douteuse ruiner vos heures de conception. L'embase femelle DC-005 est la solution standard et robuste pour intégrer une alimentation externe à vos projets électroniques. Conçu pour accueillir les fiches cylindriques universelles de 5,5 x 2,1 mm, ce connecteur assure une liaison mécanique solide et une conductivité optimale. Que vous remplaciez un port de charge défectueux sur un modem ou que vous finalisiez un prototype Arduino, ce composant offre la sécurité d'un montage PCB stable et la flexibilité d'une commutation automatique d'alimentation.
Architecture Technique de l'Embase DC-005
- Standard Universel : Calibré précisément pour une broche centrale de 2,1 mm et un diamètre extérieur de 5,5 mm, assurant une compatibilité avec la grande majorité des blocs d'alimentation 12V et 24V.
- Puissance Maîtrisée : Supporte une tension nominale jusqu'à 30V DC avec une capacité de courant allant de 1,0 A à 2,5 A, idéal pour les microcontrôleurs et petits moteurs.
- Contacts Haute Qualité : Les broches en alliage de cuivre avec placage assurent une résistance de contact minimale (≤ 30 mΩ), évitant les chutes de tension critiques.
- Robustesse Thermique : Corps moulé en thermoplastique haute température capable d'opérer sans faiblir de -25°C à +70°C.
- Durabilité : Mécanisme testé pour supporter plus de 5 000 cycles d'insertion, garantissant une longévité accrue pour vos appareils.
Polyvalence et Intégration du Connecteur Jack DC dans vos Projets
- Gestion Intelligente de l'Énergie : Grâce à sa 3ème broche de commutation (Shunt), ce connecteur permet de basculer automatiquement de l'alimentation par pile à l'alimentation secteur dès l'insertion de la fiche, protégeant ainsi vos batteries internes.
- Réparations Électroniques : Le composant de remplacement parfait pour les routeurs, modems et systèmes CCTV dont le port d'alimentation est endommagé ou présente du jeu.
- Prototypage Rapide : Indispensable pour les makers, il s'intègre parfaitement aux projets Arduino et DIY nécessitant une source externe propre et déconnectable.
- Stabilité Mécanique : Ses broches larges ou ses ergots de maintien assurent une fixation solide sur le circuit imprimé, résistant aux forces d'insertion répétées.
Fiche Technique Détaillée : Embase Femelle DC 5.5x2.1mm
| Caractéristique | Spécification |
|---|---|
| Modèle | DC-005 / DC-050 |
| Dimensions Fiche Compatible | 5.5 mm (Ext) x 2.1 mm (Int) |
| Tension Nominale | Max 30V DC |
| Courant Nominal | 1.0A - 2.5A (Max) |
| Configuration Broches | 3 Pins (Positif, Négatif, Switch) |
| Montage | Traversant (THT) PCB |
| Matériau Isolant | Thermoplastique (PBT/ABS) |
| Résistance d'Isolement | ≥ 100 MΩ @ 500V DC |
Commander Connecteur d'Alimentation DC au Maroc
Ne compromettez pas la qualité de vos montages avec des connecteurs bas de gamme. Commandez dès aujourd'hui votre Connecteur DC Jack 5.5x2.1mm et bénéficiez d'un composant fiable, disponible immédiatement en stock. Nous assurons une livraison rapide partout au Maroc à un prix compétitif, pour que vos projets ne soient jamais à l'arrêt.
Questions Fréquentes sur l'Intégration du DC Jack PCB
Comment différencier un connecteur 5.5x2.1mm d'un 5.5x2.5mm ?
La nuance est invisible à l'œil nu mais critique. La différence se situe au niveau du diamètre de la broche centrale (2,1 mm contre 2,5 mm). Si vous insérez une fiche mâle de 2,1 mm dans une embase de 2,5 mm, elle "flottera", causant des faux contacts et des risques d'arcs électriques. À l'inverse, une fiche mâle de 2,5 mm ne rentrera pas physiquement dans cette embase de 2,1 mm.
Pourquoi y a-t-il 3 broches sur l'embase PCB alors que l'alimentation n'a que 2 fils ?
C'est une fonction "intelligente" du connecteur. La troisième broche agit comme un interrupteur mécanique (switch). Elle est connectée au pôle négatif par défaut mais se déconnecte physiquement lorsqu'une fiche est insérée. Cela permet, par exemple, de couper automatiquement le circuit d'une pile interne pour ne pas consommer sa charge (ou la faire exploser) lorsque vous branchez l'adaptateur secteur.
Quelle est la polarité standard à respecter lors du soudage ?
Bien que cela dépende de votre circuit, la norme industrielle massivement adoptée est le "Centre Positif". Cela signifie que la broche arrière du connecteur est soudée au + de votre circuit, et la broche du châssis (souvent celle du dessous) au -. Attention toutefois aux équipements audio (pédales d'effet guitare) qui utilisent souvent une polarité inversée.
Comment réussir la soudure sans fondre le plastique du connecteur ?
Le thermoplastique peut ramollir si le fer à souder reste trop longtemps en contact. Une astuce de pro consiste à insérer une fiche mâle (débranchée) dans l'embase pendant l'opération de soudure. La fiche métallique aidera à dissiper la chaleur et maintiendra les contacts alignés même si le plastique venait à se ramollir légèrement.
Mon connecteur chauffe lors de l'utilisation, est-ce normal ?
Non, c'est un signe de danger. Cela indique généralement que le courant consommé (Ampères) dépasse la capacité nominale du connecteur (environ 2A). Cela peut aussi être dû à l'utilisation d'une fiche mâle de mauvaise dimension (ex: 2.5mm dans du 2.1mm) créant une résistance de contact élevée.
