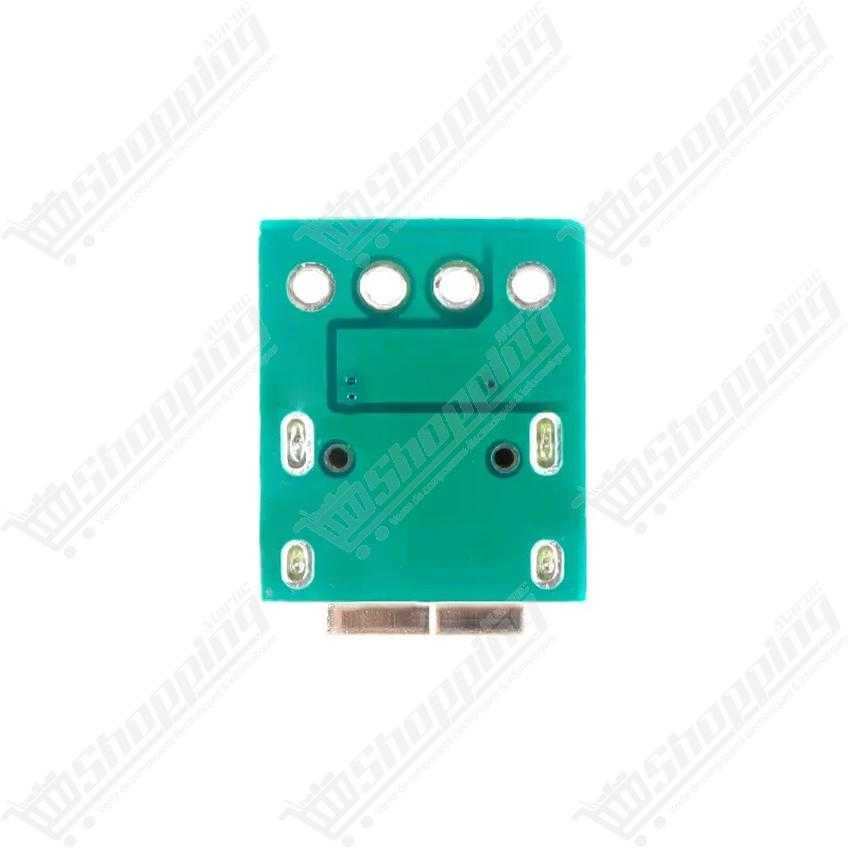

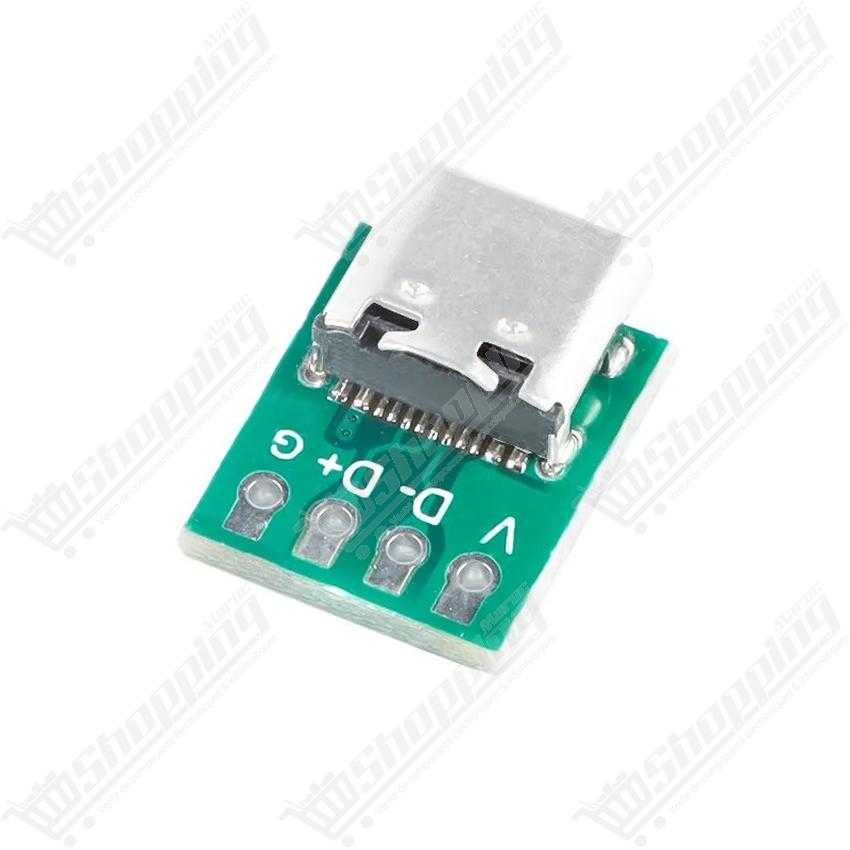

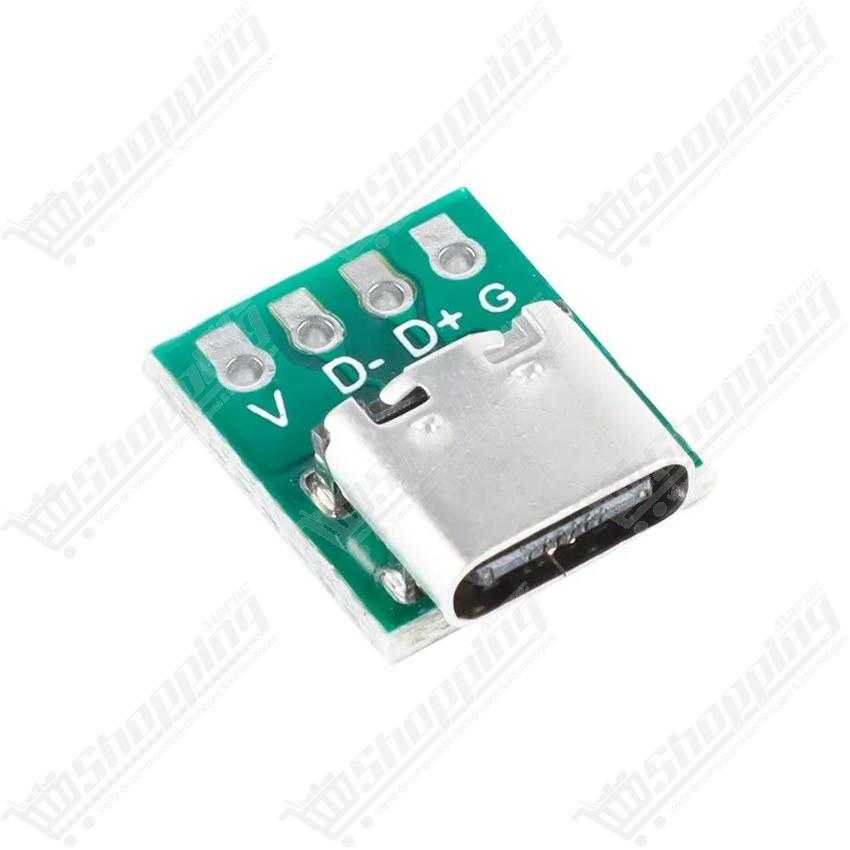

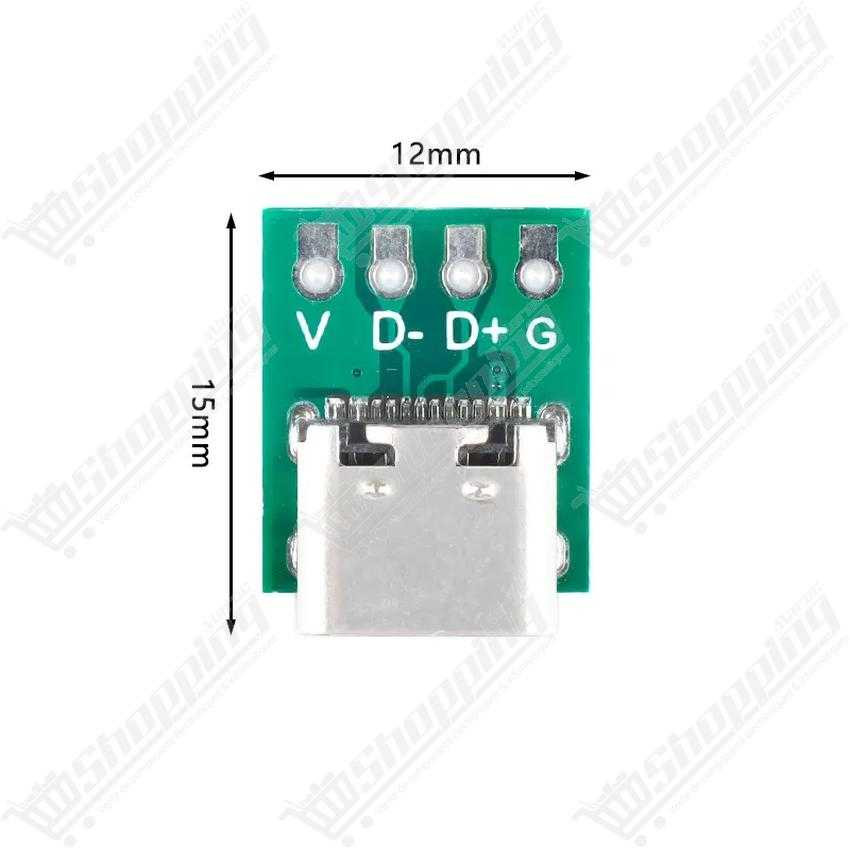

Adaptateur USB Type-C Femelle vers DIP 2.54mm PCB

Révolutionnez votre Prototypage avec l'Adaptateur USB Type-C vers DIP

Vous en avez assez de batailler avec des soudures microscopiques sur des connecteurs CMS impossibles à manipuler ? Dites adieu à la frustration et passez à la vitesse supérieure. Cet Adaptateur USB Type-C vers DIP 2.54mm est le pont indispensable entre la connectivité moderne et vos projets DIY. Conçu pour simplifier la vie des makers et ingénieurs, ce module transforme instantanément un port USB 3.1 Type-C complexe en une interface conviviale, prête à être insérée directement sur votre breadboard ou vos plaques de prototypage. C'est la solution idéale pour moderniser l'alimentation de vos circuits sans redessiner un PCB complet.

Points Forts Techniques de l'Interface de Conversion USB-C

• Compatibilité Universelle : Convertit le format compact USB-C en un pas standard de 2,54 mm, l'espacement roi pour Arduino et prototypage.
• Négociation d'Énergie Intelligente : Intègre souvent deux résistances de rappel (pull-down) de 5,1 kΩ sur les broches CC1/CC2, indispensables pour activer les chargeurs USB-C modernes.
• Conception Robuste : Monté sur un PCB en fibre de verre FR-4 de 1,6 mm d'épaisseur, garantissant durabilité et résistance thermique.
• Puissance de Transmission : Capable de supporter des courants allant jusqu'à 3A sous une tension de 5V, idéal pour les projets gourmands en énergie.
• Ergonomie Optimisée : Profitez de la connectivité réversible du Type-C avec une sérigraphie claire identifiant VBUS, GND, D+, D- pour un câblage sans erreur.

Pourquoi Intégrer ce Module USB-C dans vos Projets ?

• Modernisation d'Équipements : Remplacez les vieux ports micro-USB ou mini-USB de vos appareils pour les rendre compatibles avec les câbles de chargeurs de smartphones actuels.
• Prototypage Sans Soudure : Testez rapidement des communications USB ou alimentez vos microcontrôleurs (ESP32, STM32) directement sur plaque d'essai.
• Réparation Facilitée : Une solution de contournement parfaite pour réparer des ports de charge endommagés sans micro-soudure risquée.
• Alimentation Flexible : Créez facilement des sources d'alimentation 5V fiables pour vos rubans LED ou vos projets robotiques.

Fiche Technique Détaillée : Adaptateur USB Type-C PCB

Commander votre Breakout USB Type-C au Maroc

Ne laissez pas un connecteur manquant bloquer votre créativité. Commandez dès maintenant votre Adaptateur USB Type-C vers DIP et profitez d'une disponibilité immédiate. Nous assurons une livraison rapide partout au Maroc à un tarif ultra-compétitif. Fiabilisez vos connexions et donnez à vos projets l'interface moderne qu'ils méritent.

Questions Fréquentes sur l'Utilisation du Breakout USB-C

Pourquoi mon projet ne s'allume-t-il pas avec un chargeur USB-C vers USB-C ?

C'est un classique ! Les chargeurs modernes (PD) n'envoient du courant que s'ils détectent une demande. Nos adaptateurs équipés de résistances de 5,1 kΩ sur les broches CC1/CC2 signalent correctement au chargeur qu'il doit délivrer du 5V.

Puis-je utiliser cet adaptateur pour du transfert de données ultra-rapide (USB 3.0) ?

Généralement, non. Ce type de breakout est optimisé pour l'alimentation et l'USB 2.0 (broches D+/D-). Les lignes haute vitesse nécessitent une intégrité de signal que le format DIP standard ne peut garantir.

Cet adaptateur nécessite-t-il des pilotes ou une librairie Arduino ?

Absolument pas. C'est un composant purement matériel (passif). Il agit comme un simple "pont" physique. Votre code gérera les signaux exactement comme si vous aviez soudé un câble USB dénudé.

Quelle est la limite de courant réelle ?

Bien que l'USB-C permette plus, les pistes du PCB et les connecteurs dupont limitent la puissance. Pour une sécurité maximale et éviter la surchauffe, nous recommandons de rester sous la barre des 2A en continu.
