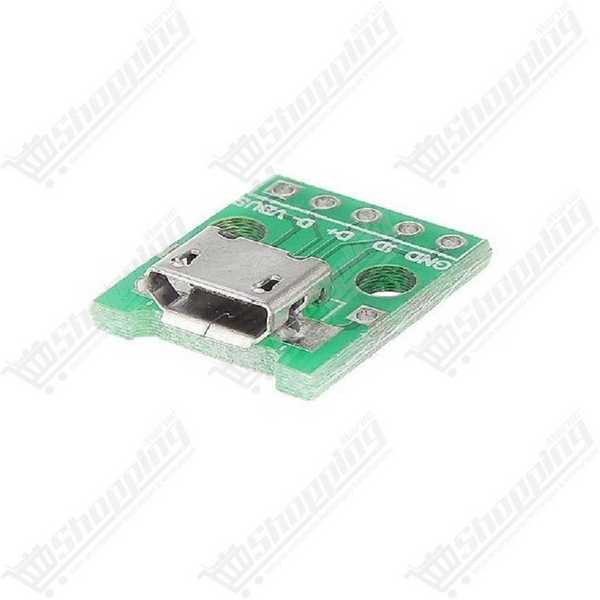

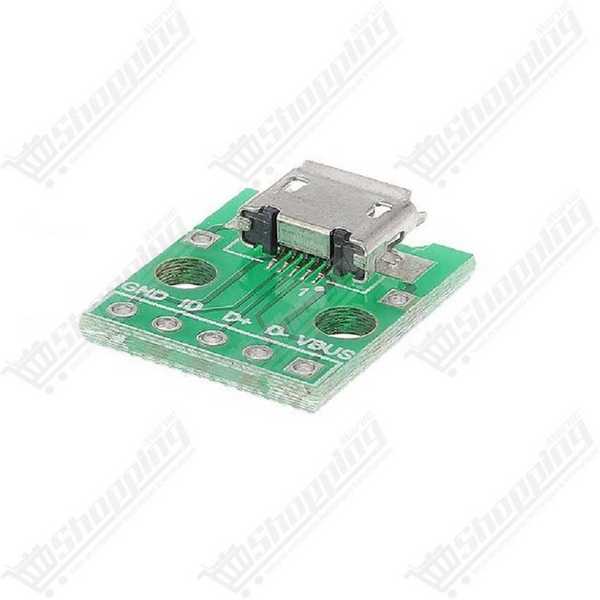

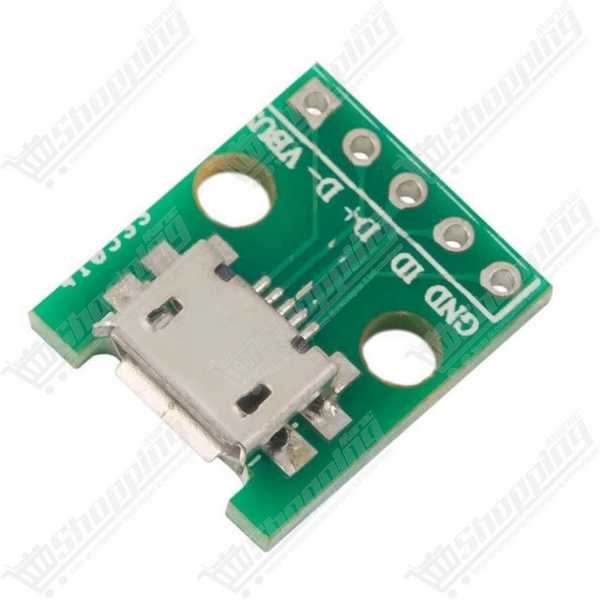

Adaptateur Micro USB Femelle Type B vers DIP 5 Broches PCB
Module adaptateur convertissant un connecteur Micro USB femelle en interface DIP 2,54 mm pour prototypage rapide.
- Connecteur : Micro USB Type B Femelle
- Sortie : 5 broches (VCC, GND, D+, D-, ID)
- Pas : 2,54 mm compatible breadboard
- Courant max : 1,5 A (30V DC)
- PCB : FR4 1,6 mm robuste
Révolutionnez votre Prototypage avec l'Adaptateur Micro USB vers DIP
Vous en avez assez de lutter avec des soudures microscopiques pour intégrer une alimentation USB à vos projets ? Oubliez la complexité des connexions SMD. L'Adaptateur Micro USB vers DIP 5 broches est la solution d'interface idéale pour les makers et ingénieurs exigeants. Ce module transforme instantanément un port Micro USB Type B Femelle en un format DIP standard, rendant l'alimentation et le transfert de données accessibles sur n'importe quelle plaque d'essai (breadboard). Que ce soit pour récupérer les 5V d'un chargeur de smartphone ou pour établir une liaison série fiable, ce composant est la passerelle indispensable entre le monde USB et vos circuits électroniques.
Performance et Robustesse du Module de Conversion Micro USB
- Standard Universel : Connecteur Micro USB Type B Femelle compatible avec la majorité des câbles Android et alimentations modernes.
- Intégration Facile : Pas de sortie (Pitch) de 2,54 mm, parfaitement calibré pour les headers standards et les breadboards.
- Accès Complet : Dérivation des 5 broches (VCC, GND, D+, D- et ID) pour une flexibilité totale, y compris le mode OTG.
- Qualité PCB : Circuit imprimé en FR4 (fibre de verre) d'une épaisseur de 1,6 mm assurant une rigidité mécanique supérieure.
- Puissance Admissible : Conçu pour supporter un courant nominal jusqu'à 1,5 A et une tension de 30V DC max (optimisé pour le standard 5V).
- Fiabilité : Résistance de contact inférieure à 50 mΩ et durabilité testée pour plus de 5 000 cycles d'insertion.
Pourquoi choisir cette Interface USB pour vos Projets DIY ?
- Alimentation Rapide : Recyclez vos vieux chargeurs de téléphone pour alimenter vos projets Arduino, ESP32 ou Raspberry Pi Pico via les broches VCC et GND.
- Communication de Données : Grâce aux lignes D+ et D-, interfacez vos microcontrôleurs avec un ordinateur pour le téléversement de code ou le monitoring série.
- Réparation et Rénovation : Une solution de remplacement robuste pour des ports de charge endommagés sur des appareils électroniques, sans micro-soudure complexe.
- Fonctionnalité OTG (On-The-Go) : La broche ID accessible permet de configurer votre montage en mode hôte, ouvrant la porte à la connexion de périphériques USB (clés, claviers).
Fiche Technique Détaillée : Breakout Board Micro USB
| Caractéristique | Spécification |
|---|---|
| Type de Connecteur | Micro USB Type B Femelle |
| Espacement des Broches (Pitch) | 2,54 mm (Standard DIP) |
| Brochage (Pinout) | 1. VCC (+5V) | 2. D- | 3. D+ | 4. ID | 5. GND |
| Dimensions du PCB | Env. 15 mm x 13 mm |
| Courant Max Supporté | 1,5 A (Recommandé < 1A en continu) |
| Température de Fonctionnement | -25 °C à +85 °C |
| Matériau | PCB FR4 Haute Qualité |
Commander l'Adaptateur Micro USB vers DIP au Maroc
Ne laissez pas une connexion manquante retarder votre innovation. Commandez dès maintenant votre Adaptateur Micro USB vers DIP 5 broches et bénéficiez de notre service de livraison rapide partout au Maroc. Profitez d'un prix compétitif pour ce composant essentiel, disponible immédiatement en stock pour accélérer vos prototypes et réparations électroniques.
Questions Fréquentes sur le Connecteur Micro USB DIP
Quel est le brochage (pinout) exact de cet adaptateur Micro USB ?
Le brochage standard suit l'ordre international : Broche 1 (VCC/+5V), Broche 2 (D-), Broche 3 (D+), Broche 4 (ID/OTG), et Broche 5 (GND). La sérigraphie sur le PCB indique généralement l'emplacement exact pour éviter toute inversion de polarité.
Ce module permet-il le transfert de données ou uniquement la charge ?
Cet adaptateur est complet : il supporte l'alimentation ET le transfert de données via le protocole USB 2.0 grâce aux broches D- et D+. Il est donc parfait pour relier des microcontrôleurs à un PC.
Comment activer le mode USB OTG avec ce breakout board ?
Pour activer le mode Hôte (OTG), vous devez relier la broche ID (broche 4) à la Masse (GND/broche 5). Si la broche ID reste flottante (non connectée), le module fonctionnera comme un périphérique esclave standard.
Quelle est l'intensité maximale supportée par les pistes du PCB ?
Bien que le connecteur métallique puisse tolérer plus, les pistes du PCB sont optimisées pour 1,5 A. Pour une utilisation continue sans échauffement excessif, nous recommandons de ne pas dépasser 1A.
L'adaptateur est-il compatible avec les plaques d'essai (breadboards) ?
Absolument. Les trous de soudure sont espacés de 2,54 mm (0,1 pouce), ce qui correspond exactement à la grille des plaques d'essai et des câbles Dupont standards.
