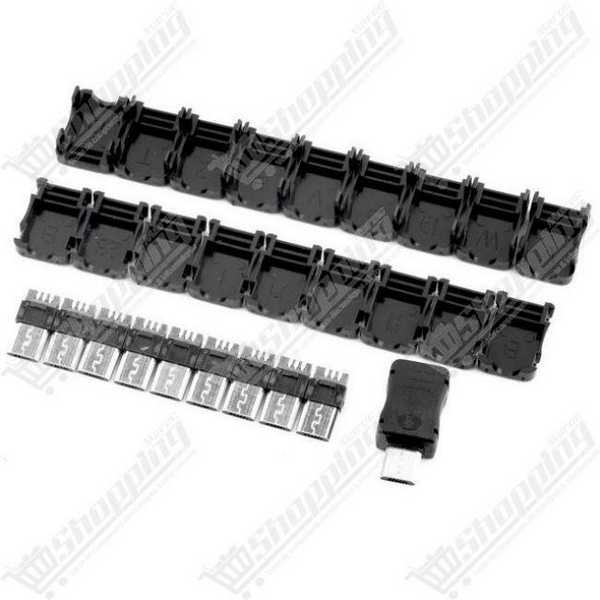

Connecteur Micro USB Mâle 5 Broches Type T avec Capot en Plastique à Souder

Réparation et Assemblage Custom avec le Kit Connecteur Micro USB Mâle

Vos câbles de chargement montrent des signes de faiblesse ou vous avez un projet électronique nécessitant une connectique sur mesure ? Ne jetez plus vos équipements prématurément. Le Micro USB 5 Pin T-Port Male Plug est la solution idéale pour les passionnés de DIY et les techniciens de maintenance. Conçu pour offrir une connexion stable et durable, ce kit complet (tête métallique + coque de finition) vous permet de fabriquer vos propres câbles USB ou de réparer une connectique défaillante avec une finition professionnelle. Grâce à sa conception en 4 pièces (connecteur + coques), il assure une protection mécanique robuste de vos soudures, transformant une réparation délicate en une solution pérenne.

Atouts Techniques du Connecteur Micro USB T-Port

• Interface Complète : Accès total aux 5 broches de soudure (VCC, D-, D+, ID, GND), permettant non seulement la charge, mais aussi le transfert de données et la configuration OTG (On-The-Go).
• Haute Conductivité : Les contacts en alliage de cuivre bénéficient d'un placage or sélectif sur les zones de contact pour minimiser la résistance (≤ 30 mΩ) et garantir une transmission fluide.
• Compatibilité Électrique : Supporte une tension nominale de 30 V AC / 5 V DC et un courant allant jusqu'à 1,8 A, idéal pour le standard USB 2.0.
• Durabilité Mécanique : Conçu pour endurer entre 5 000 et 10 000 cycles d'insertion, surpassant largement les connecteurs génériques bon marché.
• Isolation Optimale : Résistance d'isolement supérieure à 100 MΩ grâce à un isolant thermoplastique haute température.

Polyvalence et Applications du Kit de Réparation USB

• Sauvetage de matériel : Remplacement économique de connecteurs tordus ou oxydés sur des câbles de smartphones, tablettes et liseuses.
• Prototypage Électronique : Création d'alimentations sur mesure pour vos projets Arduino, ESP32 ou Raspberry Pi nécessitant une entrée 5V propre.
• Câblage Spécifique : Fabrication de câbles de longueur non-standard ou de câbles "Data-only" pour la sécurité informatique.
• Mode OTG : Possibilité de ponter la broche ID pour créer des adaptateurs permettant à votre smartphone de lire des clés USB.

Fiche Technique Détaillée : Micro USB 5 Pin + Coque Plastique

Commander votre Connecteur Micro USB Mâle au Maroc

Besoin de remettre vos câbles en état rapidement ? Commandez dès maintenant votre kit connecteur Micro USB à souder. Nous garantissons une disponibilité immédiate en stock et une livraison rapide partout au Maroc. Profitez d'un prix compétitif pour vos réparations unitaires ou vos besoins en lot pour votre atelier.

FAQ : Maîtriser la Soudure du Micro USB

Q1 : Quel est le schéma de câblage (pinout) exact pour ce connecteur ?
R : Lorsque vous regardez le connecteur du côté des pastilles à souder (broches vers le haut), l'ordre de gauche à droite est : 1 (VCC / +5V), 2 (Data- / D-), 3 (Data+ / D+), 4 (ID / OTG), et 5 (GND / Masse).

Q2 : Comment éviter de fondre le plastique lors de l'assemblage ?
R : C'est le défi principal. Le plastique interne est sensible. Astuce de pro : pré-étamez vos fils et les pastilles séparément. Utilisez une panne fine et réglez votre fer à 320°C max. Ne restez pas en contact plus de 2 secondes. L'usage de flux est impératif.

Q3 : La charge rapide ne fonctionne pas après réparation, pourquoi ?
R : Si vous n'avez soudé que le rouge (+5V) et le noir (GND), l'appareil limitera la charge à 500mA par sécurité. Pour activer une charge plus rapide (hors PD/QC haute tension), les lignes de données (D+ et D-) doivent être connectées ou pontées selon le standard de votre appareil.

Q4 : Comment rendre le câble solide et éviter qu'il ne s'arrache ?
R : Le capot clipsable ne suffit pas pour tirer sur le câble. Avant de fermer la coque plastique, injectez une petite quantité de colle chaude sur les soudures ou utilisez de la gaine thermorétractable pour solidariser les fils au corps métallique.
