Shield de prototypage pour Arduino Uno avec mini plaque d'essai
Transformez vos montages temporaires en circuits permanents avec ce shield d'extension complet pour Arduino Uno.
- Compatible Arduino Uno, Mega et Leonardo.
- Zone de soudure traversante et surface SOIC-14.
- Mini breadboard 170 points auto-adhésive incluse.
- Rails d'alimentation 5V et GND dédiés.
- Bouton Reset et LEDs d'état intégrés.
Transformez vos idées en circuits durables avec le Shield de Prototypage pour Arduino
Fini les faux contacts et les fils qui se débranchent au moindre mouvement ! Vous avez validé votre concept sur une plaque d'essai et vous cherchez maintenant à pérenniser votre projet ? Le Shield de Prototypage pour Arduino (Proto Shield) est l'interface manquante entre l'expérimentation temporaire et le circuit professionnel définitif. Conçu pour s'empiler parfaitement sur votre carte, il offre une plateforme hybride ingénieuse : utilisez la mini-breadboard incluse pour des tests rapides, ou soudez directement vos composants sur le PCB pour une robustesse à toute épreuve. C'est l'outil indispensable pour tout maker souhaitant passer au niveau supérieur de l'électronique embarquée.
Architecture et performances techniques du Proto Shield Arduino

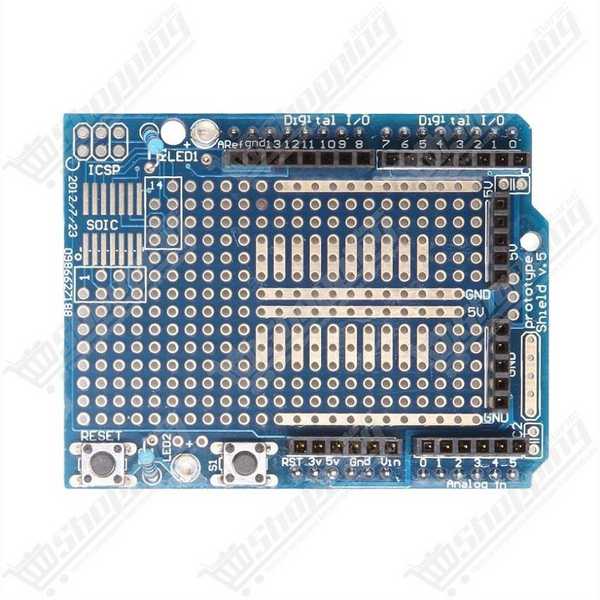

- Zone de prototypage universelle : Profitez d'une grille standard au pas de 2,54 mm avec de larges pastilles plaquées, idéales pour souder des connecteurs, des capteurs ou des résistances.
- Compatibilité CMS et DIP : Le shield intègre une zone dédiée pour souder des puces SOIC-14 (montage en surface) ainsi que des emplacements pour circuits DIP jusqu'à 20 broches.
- Gestion de l'alimentation : Des rails de bus dédiés distribuent le 5V et la masse (GND) au centre et sur les flancs, simplifiant considérablement le câblage de vos composants.
- Interface utilisateur embarquée : Comprend 2 LEDs de 3 mm (généralement rouge et verte) et un bouton poussoir général prêts à être connectés, en plus du bouton RESET déjà câblé.
- Connectivité étendue : Accès total aux broches via des connecteurs empilables et présence d'un port ICSP (SPI) pour la programmation avancée.
Pourquoi intégrer ce Shield d'Extension à votre Arduino Uno ou Mega ?
- Fiabilisation de vos projets : Transformez un amas de fils volants en un module compact et transportable ("Shield") sans risque de déconnexion.

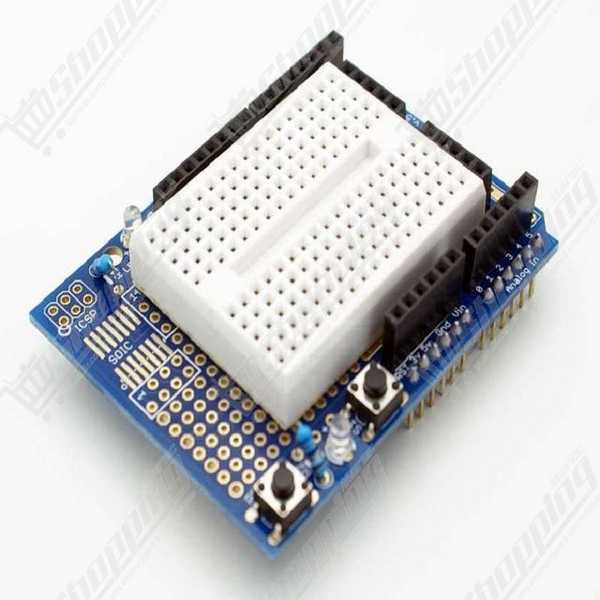

- Flexibilité totale : Grâce à la mini-breadboard auto-adhésive de 170 points, vous pouvez tester un capteur avant de le souder définitivement sur la zone PCB adjacente.
- Débogage facilité : Les LEDs et le bouton intégrés permettent de créer rapidement des indicateurs d'état ou des interfaces de contrôle sans ajouter de composants externes.
- Conception modulaire : Respectant le standard Arduino R3, il s'insère sans effort sur les cartes Uno, Leonardo ou Mega, tout en permettant d'empiler d'autres shields par-dessus (selon la hauteur des composants).
Fiche Technique Détaillée : Shield de Prototypage Arduino
| Spécification | Détail Technique |
|---|---|
| Format / Facteur de forme | Standard Arduino Uno / R3 |
| Dimensions | 69 mm x 53 mm |
| Tension de fonctionnement | 5V (via la carte principale) |
| Grille de prototypage | Pas de 2,54 mm (0,1") |
| Emplacements IC | DIP (Through-hole) et SOIC-14 (SMD) |
| Accessoire inclus | Mini Breadboard 170 points (adhésive) |
| Compatibilité Cartes | Uno, Mega, Leonardo, Diecimila, Duemilanove |
Commander votre Shield de Prototypage Arduino au Maroc
Ne laissez plus vos projets à l'état de brouillon. Avec ce Proto Shield pour Arduino, offrez à vos créations la finition qu'elles méritent. Commandez dès aujourd'hui sur notre site pour bénéficier d'un prix compétitif et d'une livraison rapide partout au Maroc. Stock disponible immédiatement pour accompagner vos prochains défis techniques !
FAQ : Tout savoir sur l'installation et l'usage du Proto Shield
Comment fixer la mini plaque d'essai sur le shield de prototypage ?
La mini plaque d'essai (breadboard) est livrée avec une face arrière auto-adhésive. Il vous suffit de retirer le film protecteur et de la positionner au centre de la zone de prototypage (entre les connecteurs latéraux) pour garantir une fixation stable et durable.
Le shield est-il compatible avec d'autres cartes que l'Arduino Uno ?
Oui, absolument. Le shield utilise l'empreinte standard Arduino R3. Il est donc parfaitement compatible avec l'Arduino Mega 2560, le Leonardo et la plupart des clones compatibles. Notez simplement que sur certaines cartes disposant de composants hauts (comme le port Ethernet/USB du Mega), il faut veiller à ce que le shield s'enclenche bien à plat.
Comment activer les LED et le bouton présents sur le shield ?
Le bouton RESET est câblé nativement. Cependant, le bouton "usage général" et les deux LEDs ne sont pas reliés par défaut à des broches spécifiques. Ils disposent de pastilles dédiées que vous devez relier manuellement avec des fils (jumpers) ou de la soudure aux pins numériques de votre choix (ex: connecter la LED à la pin D13) pour les piloter via votre code.
Est-il obligatoire de souder pour utiliser ce produit ?
Non, pas pour commencer. Si vous utilisez la mini-breadboard collée sur le shield, aucune soudure n'est nécessaire. La soudure devient requise uniquement lorsque vous souhaitez fixer définitivement vos composants sur la zone PCB perforée ou si vous devez assembler les connecteurs (headers) dans le cas d'un kit en pièces détachées.
Peut-on empiler un autre shield par-dessus le Proto Shield ?
Oui, c'est possible grâce aux connecteurs passants. Cependant, soyez vigilant sur la hauteur : la mini-breadboard ajoute une épaisseur qui peut gêner l'installation d'un second shield si celui-ci possède des composants volumineux sur sa face inférieure. L'utilisation de "stackable headers" longs est souvent recommandée dans ce cas.
