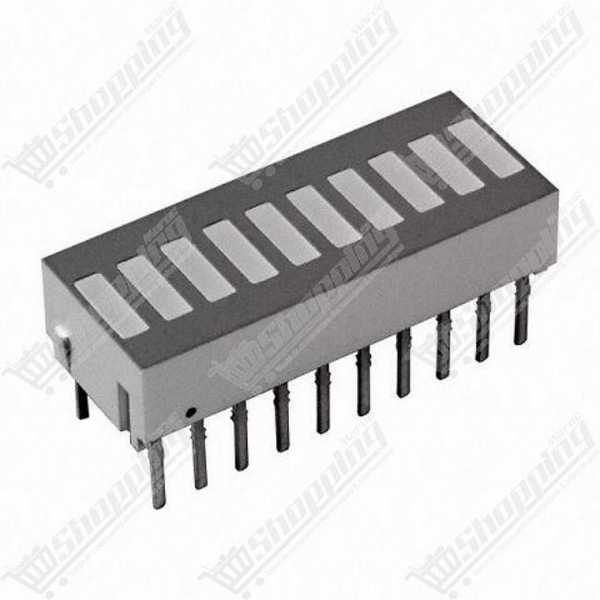

Afficheur graphique à barres LED rouge 10 segments
Ce module d'affichage comporte 10 LED rouges distinctes dans un boîtier DIP-20 compact pour vos interfaces visuelles.
- 10 segments LED rouges indépendants
- Haute luminosité et contraste élevé
- Format DIP-20 standard breadboard
- Tension directe : 2.0 V à 2.2 V
- Idéal pour VU-mètres et jauges
Visualisation Instantanée avec le Barregraphe LED Rouge 10 Segments
Transformez vos données numériques en indicateurs visuels clairs grâce à cet Afficheur Barregraphe LED Rouge à 10 Segments. Conçu pour une lecture rapide et intuitive, ce module remplace avantageusement les écrans LCD pour les affichages de niveau simples. Son boîtier robuste DIP 20 broches s'insère directement sur vos platines d'expérimentation, rendant le prototypage avec Arduino ou Raspberry Pi extrêmement rapide.
Caractéristiques Techniques et Points Forts
- Affichage Précis : Dispose de 10 segments rectangulaires pilotables individuellement (anode et cathode accessibles).
- Luminosité Optimale : Les LED rouges offrent un excellent contraste pour une visibilité parfaite, même à distance.
- Compatibilité Standard : Le pas de 2,54 mm et le format DIP-20 assurent une compatibilité totale avec les breadboards et perfboards.
- Basse Consommation : Avec une tension directe de 2,0 V à 2,2 V, il s'intègre aisément dans les projets alimentés par batterie.
- Fiabilité : Fonctionne sur une large plage de température de -25 °C à +85 °C.
Applications recommandées pour cet Afficheur à Échelle
- Audio : Réalisation de VU-mètres et analyseurs de spectre avec des circuits comme le LM3914.
- Instrumentation : Jauges de niveau de batterie, indicateurs de température ou de pression.
- Indicateurs de Signal : Visualisation de la force du signal Wi-Fi ou radio.
- Prototypage : Affichage de valeurs binaires ou décimales lors de vos phases de test.
Fiche Technique : Afficheur Barregraphe Rouge
| Paramètre | Valeur |
|---|---|
| Type de composant | Barregraphe LED 10 Segments |
| Couleur d'émission | Rouge Haute Luminosité |
| Tension Directe (Vf) | Typique : 2,0 V | Max : 2,2 V |
| Courant par segment | 20 mA à 25 mA |
| Format du boîtier | DIP-20 (Traversant) |
| Dimensions | 25,5 x 10 x 6,5 mm |
| Température de fonctionnement | -25 °C à +85 °C |
FAQ : Utilisation du Barregraphe LED
Faut-il des résistances pour chaque segment ?
Oui. Comme pour toute LED standard, vous devez utiliser une résistance de limitation de courant (ex: 220Ω ou 330Ω pour du 5V) sur chaque segment utilisé pour éviter de griller le composant.
Quel circuit intégré utiliser pour piloter ce barregraphe ?
Pour les applications audio ou de niveau de tension, le LM3914 est idéal. Pour un contrôle numérique via microcontrôleur avec peu de broches, un registre à décalage 74HC595 est recommandé.
Comment identifier les broches ?
Le composant possède 20 broches. Les broches d'un côté sont généralement les anodes et celles de l'autre les cathodes. Un test rapide avec un multimètre en mode diode permet de valider la polarité et la correspondance des segments.
