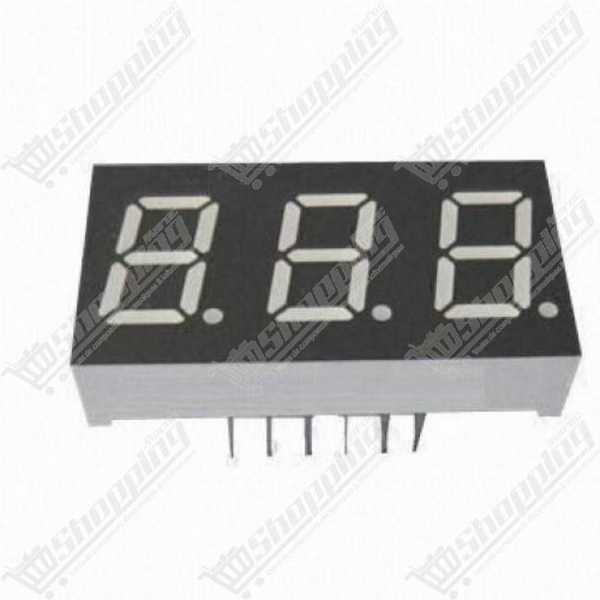

Afficheur LED 7 segments 3 chiffres 0.56 pouce rouge cathode commune
Afficheur 7 segments 3 chiffres rouge 0,56" cathode commune, parfait pour l'affichage numérique de vos projets Arduino.
- Configuration : Cathode Commune (CC)
- Hauteur : 0,56 pouce (14,2 mm)
- Couleur : Rouge (630-660 nm)
- Interface : 12 Broches (Multiplexage)
- Tension : 1,8 V à 2,2 V
Donnez vie à vos projets avec l'Afficheur 7 Segments 3 Chiffres à Cathode Commune
Besoin de visualiser des données concrètes sans la complexité d'un écran LCD ? L'afficheur LED 7 segments de 0,56 pouce est la solution d'interface idéale pour vos projets électroniques au Maroc. Que vous conceviez un voltmètre numérique, un chronomètre précis ou un compteur d'événements, ce module offre une lecture immédiate et éclatante. Grâce à sa configuration à cathode commune, il s'intègre parfaitement dans les architectures basées sur le multiplexage, permettant d'économiser les broches de votre microcontrôleur tout en garantissant une luminosité optimale.
Performance et Visibilité : Afficheur LED Rouge 0.56"
- Lisibilité Supérieure : Profitez d'une hauteur de chiffre de 0,56 pouce (14,2 mm) offrant un contraste élevé grâce à son émission de lumière Rouge (~630-660 nm) sur fond sombre.
- Architecture Optimisée : Configuration Cathode Commune (CC) permettant un pilotage efficace via des transistors NPN ou directement par microcontrôleur.
- Compatibilité Totale : Conçu avec un pas standard de 2,54 mm, il s'insère sans effort sur vos breadboards et circuits imprimés (PCB).
- Efficacité Énergétique : Une consommation maîtrisée avec un courant direct typique de 10 mA à 20 mA par segment et une tension directe de 1,8 V à 2,2 V.
- Intégration Facile : Idéal pour le multiplexage avec des contrôleurs comme Arduino, PIC ou ESP32 via 12 broches (gestion dynamique des 3 digits).
Applications Concrètes pour ce Module d'Affichage Multiplexé
- Instrumentation DIY : Création de thermomètres numériques, ampèremètres ou afficheurs de niveau de batterie.
- Gestion du Temps : Réalisation de minuteries de cuisine, chronomètres sportifs ou horloges numériques compactes.
- Systèmes de Comptage : Compteurs de passage, affichage de scores pour jeux électroniques ou interfaces IHM simples.
- Prototypage Rapide : Débogage visuel de variables en temps réel sur vos montages Arduino sans dépendre du moniteur série.
Fiche Technique Détaillée : Afficheur 7 Segments 3 Digits
| Caractéristique | Spécification |
|---|---|
| Configuration | Cathode Commune (CC) |
| Nombre de chiffres | 3 chiffres + Point décimal (DP) |
| Hauteur des caractères | 0,56 pouce (14,2 mm) |
| Couleur LED | Rouge (630-660 nm) |
| Tension Directe (Vf) | 1,8 V à 2,2 V par segment |
| Courant Direct (If) | 10 mA à 20 mA typique |
| Dimensions | 37,6 mm x 19 mm x 8 mm (approx.) |
| Interface | 12 Broches (Pas 2,54 mm) |
| Température de service | -25°C à +85°C |
Commander votre Afficheur LED 3 Chiffres au Maroc
Ne laissez pas vos données dans l'ombre. Commandez dès aujourd'hui votre Afficheur 7 Segments 3 Chiffres et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un prix compétitif et une disponibilité immédiate en stock pour que vos projets ne prennent aucun retard.
Questions Fréquentes sur l'Afficheur 7 Segments Multiplexé (FAQ)
Comment afficher 3 chiffres différents alors que les segments sont partagés ?C'est la magie du multiplexage. En activant très rapidement chaque digit l'un après l'autre (à plus de 50 Hz) via les broches communes (DIG1, DIG2, DIG3), l'œil humain perçoit une image stable et continue grâce à la persistance rétinienne.
Où placer les résistances et quelle valeur choisir pour 5V ?Les résistances de limitation de courant (généralement 220Ω à 470Ω) doivent impérativement être placées sur les broches des segments (A-G, DP) et non sur les cathodes communes. Cela garantit une luminosité constante, que vous affichiez un "1" (2 segments) ou un "8" (7 segments).
Quelle bibliothèque Arduino utiliser pour cet afficheur ?La bibliothèque "SevSeg" est la référence absolue. Elle gère automatiquement le rafraîchissement par multiplexage, supporte les nombres décimaux et se configure facilement pour les afficheurs à Cathode Commune.
Pourquoi mon affichage manque-t-il de luminosité avec un Arduino ?Les broches d'un microcontrôleur ont une limite de courant. Si la luminosité est faible, c'est que le courant demandé dépasse la capacité de la broche commune. L'utilisation de transistors NPN (ex: 2N2222) sur les cathodes communes est recommandée pour amplifier le courant et protéger votre carte.
Comment identifier les broches sans fiche technique ?Utilisez un multimètre en mode "diode" ou une pile 3V avec résistance. Connectez le pôle négatif sur une broche suspectée être la cathode commune (DIG) et balayez les autres avec le positif. Si plusieurs segments s'allument successivement pour une même position de chiffre, vous avez trouvé la bonne broche commune.
