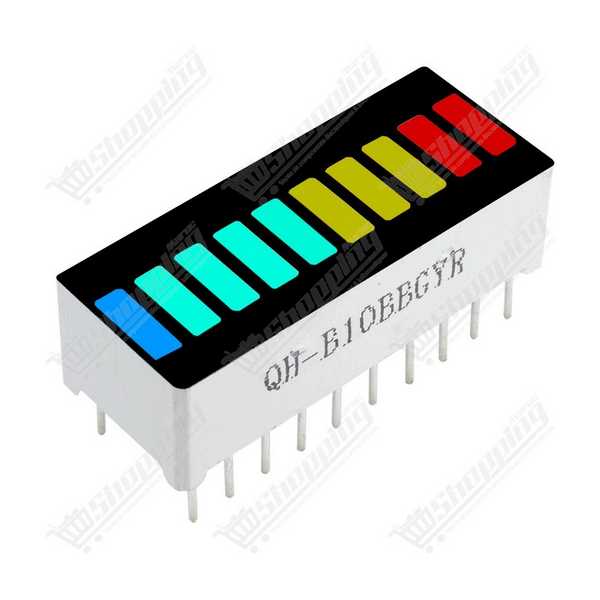

Afficheur à barres LED 10 segments RVB
Afficheur barregraphe à 10 LED multicolores RGVB compact pour visualiser vos signaux analogiques et niveaux.
- 10 segments indépendants (Bleu, Vert, Jaune, Rouge).
- Compatible Arduino, ESP32 et Raspberry Pi.
- Boîtier DIP-20 standard pour breadboard.
- Haute luminosité et faible consommation.
- Idéal pour VU-mètres et indicateurs de batterie.
Visualisation Instantanée : Barregraphe LED 10 Segments RGVB
Transformez vos données numériques ou analogiques en une information visuelle claire avec cet Afficheur à Barres LED 10 Segments. Contrairement aux affichages numériques classiques, ce module permet une lecture intuitive d'un niveau (volume, charge, signal) d'un seul coup d'œil. Sa configuration multicolore unique RGVB (Rouge, Vert, Jaune, Bleu) facilite la création d'interfaces ergonomiques, permettant de distinguer instantanément les zones de fonctionnement (ex: niveau bas, nominal, critique).
Pourquoi choisir ce module d'affichage LED ?
- Code Couleur Intelligent : La répartition des 10 segments (1 Bleu, 4 Verts, 3 Jaunes, 2 Rouges) est idéale pour les jauges : le vert pour le fonctionnement normal, le jaune pour l'avertissement et le rouge pour le danger.
- Intégration Facile : Avec son format standard DIP-20 et un pas de 2,54 mm, il s'insère sans effort sur vos plaques d'essai (breadboards) et circuits imprimés.
- Contrôle Total : Chaque segment LED dispose de sa propre anode et cathode. Vous pouvez les piloter individuellement avec un microcontrôleur ou utiliser des drivers dédiés comme le LM3914 ou le MAX7219 pour économiser vos broches.
- Lisibilité Maximale : La face noire ou grise du boîtier assure un contraste élevé, rendant les segments lumineux parfaitement visibles même en environnement éclairé.
Applications et Projets DIY
- Audio : Conception de VU-mètres stéréo réactifs pour amplificateurs.
- Énergie : Indicateurs précis de niveau de charge pour batteries Li-Po ou piles.
- IoT et Domotique : Affichage de la qualité du signal WiFi ou GSM sur ESP32/ESP8266.
- Mesure : Jauges de température, d'humidité ou de pression atmosphérique.
Caractéristiques Techniques
| Propriété | Valeur |
|---|---|
| Format du boîtier | DIP-20 (25,4 x 10,1 mm) |
| Composition des 10 Segments | 1x Bleu, 4x Vert, 3x Jaune, 2x Rouge |
| Tensions Directes (Vf) | R: 1.8-2.2V | J: 2.0-2.4V | V: 2.2-2.6V | B: 3.0-3.6V |
| Courant par segment | 20 mA (Typique) |
| Température de fonctionnement | -40°C à +85°C |
Conseils d'Utilisation
Comme pour toute LED standard, n'oubliez pas d'utiliser des résistances de limitation de courant en série avec chaque segment pour éviter de les endommager. Notez que les tensions de seuil varient selon la couleur (le rouge demande moins de tension que le bleu) ; adaptez vos résistances pour obtenir une luminosité uniforme sur toute la barre.
