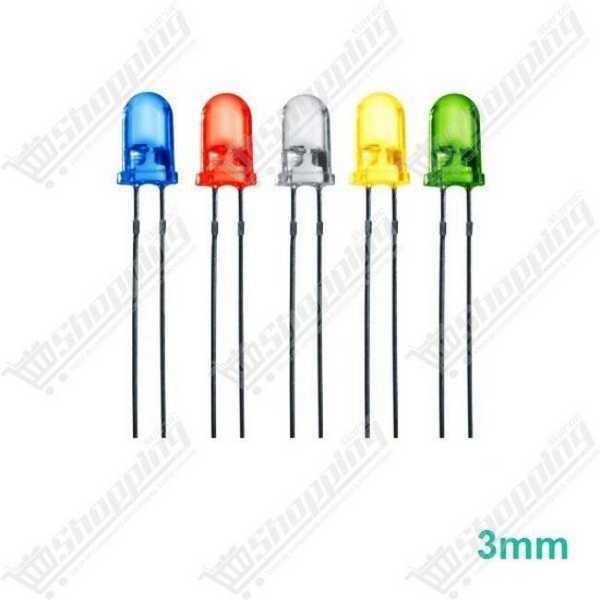

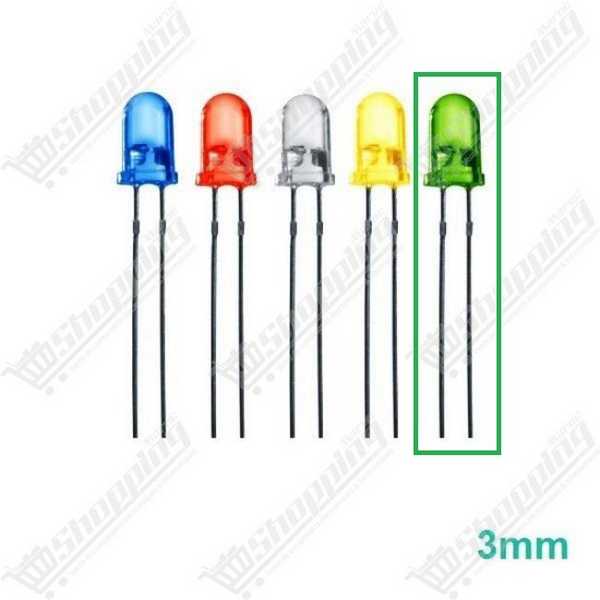

Diode LED 3mm F3 Ronde Rouge-Vert-Bleu-Jaune
Diodes LED 3mm rondes (F3) haute luminosité disponibles en rouge, vert, bleu et jaune pour l'affichage et le prototypage.
- Format : T1 (3mm) Rond F3
- Couleurs : Rouge, Vert, Bleu, Jaune
- Tension Directe : 1.8V à 3.4V selon couleur
- Courant Nominal : 20 mA
- Type de Montage : Traversant (THT)
- Durée de vie : > 100 000 heures
Précision et Luminosité avec la Diode LED 3mm (F3)
Optimisez vos interfaces visuelles et vos circuits imprimés avec notre gamme de diodes LED 3mm (Format T1/F3). Conçues pour les montages traversants (Through-hole), ces LEDs compactes offrent une solution idéale lorsque l'espace est limité sur vos PCBs. Que ce soit pour des indicateurs d'état sur Arduino, des panneaux de signalisation ou des projets éducatifs, ces composants garantissent une fiabilité exceptionnelle et une consommation énergétique maîtrisée.
Caractéristiques Techniques et Avantages
- Format Compact T1 : Avec un diamètre standard de 3mm et une lentille ronde, elles s'intègrent facilement dans tous types de boîtiers et montages électroniques.
- Polyvalence de Tension : Plage de fonctionnement adaptée aux circuits logiques, variant de 1.8V (couleurs chaudes) à 3.4V (couleurs froides).
- Robustesse : Fabriquées en GaP, GaAsP ou InGaN selon la couleur, elles résistent aux vibrations et offrent une durée de vie supérieure à 100 000 heures.
- Montage Facile : Polarité clairement identifiable (Anode patte longue, Cathode patte courte/méplat) pour une soudure rapide et sans erreur.
- Large Plage de Température : Fonctionnement stable de -30°C à +85°C, adapté aux environnements exigeants.
Tableau des Spécifications par Couleur (à 20 mA)
| Couleur | Tension Directe ($V_f$) | Longueur d'onde (nm) | Intensité (mcd) |
|---|---|---|---|
| Rouge | 1,8 V – 2,2 V | 620 – 625 nm | 600 – 1000 |
| Jaune | 1,8 V – 2,2 V | 585 – 595 nm | 600 – 1000 |
| Vert (Standard) | 1,8 V – 2,4 V | 565 – 575 nm | 100 – 800 |
| Bleu | 2,8 V – 3,4 V | 460 – 470 nm | 2000 – 4000 |
| Vert (Émeraude) | 3,0 V – 3,4 V | 520 – 525 nm | 2000 – 5000 |
Applications Recommandées
Ces diodes électroluminescentes sont indispensables pour les passionnés d'électronique et les professionnels :
- Prototypage : Compatible avec Breadboards, Arduino, Raspberry Pi et ESP32.
- Signalisation : Création de voyants témoins, bargraphes et diagnostics de cartes mères.
- Loisirs Créatifs : Modélisme ferroviaire, jouets électroniques et décorations lumineuses miniatures.
Note : N'oubliez pas d'utiliser une résistance de limitation de courant adaptée (généralement entre 100Ω et 330Ω pour du 5V) afin de protéger la LED.
