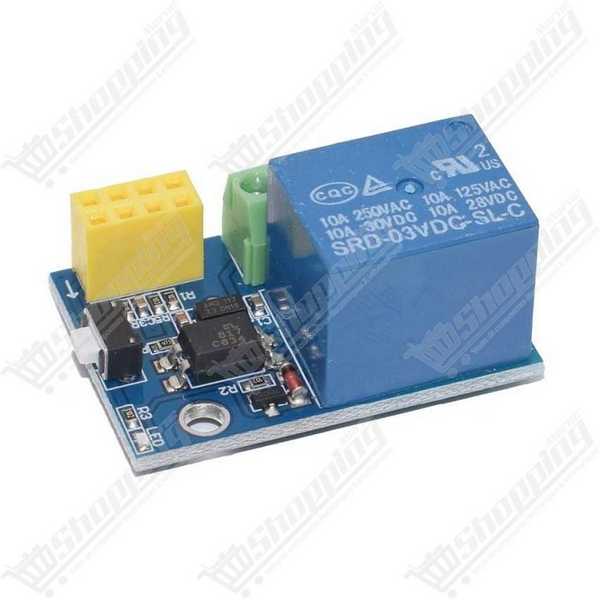

Module Relais WiFi 5V pour ESP8266 ESP-01S
Contrôlez vos appareils électriques à distance grâce à ce module relais WiFi compact pour microcontrôleur ESP8266.
- Socket dédié pour module ESP-01/01S
- Relais haute puissance 10A 250V AC
- Alimentation 5V DC standard
- Portée WiFi jusqu'à 400m en champ libre
- Compatible modes AP et Station
Transformez vos appareils classiques en objets connectés avec le Relais WiFi ESP8266
Modernisez votre installation électrique à moindre coût grâce au Module Relais WiFi pour ESP8266. Ce module compact sert d'interface intelligente entre votre microcontrôleur ESP-01 ou ESP-01S et vos appareils domestiques. Il vous permet de piloter n'importe quelle charge électrique via votre réseau local ou Internet. Que ce soit pour automatiser l'éclairage, contrôler un ventilateur ou créer un système de sécurité DIY, ce module est la brique essentielle pour une Smart Home flexible et évolutive.
Caractéristiques Techniques et Performance
- Architecture modulaire : Conçu spécifiquement pour accueillir le module WiFi série ESP-01 / ESP-01S (non inclus par défaut, amovible).
- Puissance de commutation : Le relais intégré supporte jusqu'à 10A sous 250V AC ou 30V DC, couvrant la majorité des besoins domestiques.
- Connectivité robuste : Fonctionne sur le standard WiFi 802.11 b/g/n (2.4 GHz) avec une portée impressionnante allant jusqu'à 400 mètres en champ libre.
- Modes flexibles : Supporte les modes Station (STA) pour se connecter à votre box, Access Point (AP) pour créer son propre réseau, ou un mode mixte.
- Sécurité du circuit : Intègre une protection par diode de roue libre et un optocoupleur (selon version) pour sécuriser le microcontrôleur contre les retours de courant.
- Compatibilité étendue : Programmable via Arduino IDE, Lua, MicroPython ou des firmwares populaires comme Tasmota et ESPHome.
Applications concrètes en Domotique (IoT)
- Éclairage connecté : Allumez ou éteignez vos lampes via smartphone ou commande vocale (Google Home/Alexa via MQTT).
- Contrôle climatique : Automatisez un ventilateur ou un chauffage d'appoint selon la température de la pièce.
- Accès sécurisé : Créez un système d'ouverture de porte de garage ou de gâche électrique pilotable via une interface Web.
- Projets industriels : Intégrez le module dans des systèmes de monitoring grâce aux protocoles TCP/IP et MQTT.
Fiche Technique Détaillée : Commutateur Intelligent ESP8266
| Caractéristique Technique | Spécification |
|---|---|
| Compatibilité Microcontrôleur | ESP-01, ESP-01S (Socket 2x4 pins) |
| Tension d'alimentation (VCC) | 5V DC (Courant ≥ 250mA recommandé) |
| Charge maximale Relais (AC) | 10A / 250V AC |
| Charge maximale Relais (DC) | 10A / 30V DC |
| Vitesse de transmission (Baud Rate) | 9600 bps (Défaut) ou 115200 bps |
| Interface de contrôle | GPIO0 (Niveau logique Haut/Bas) |

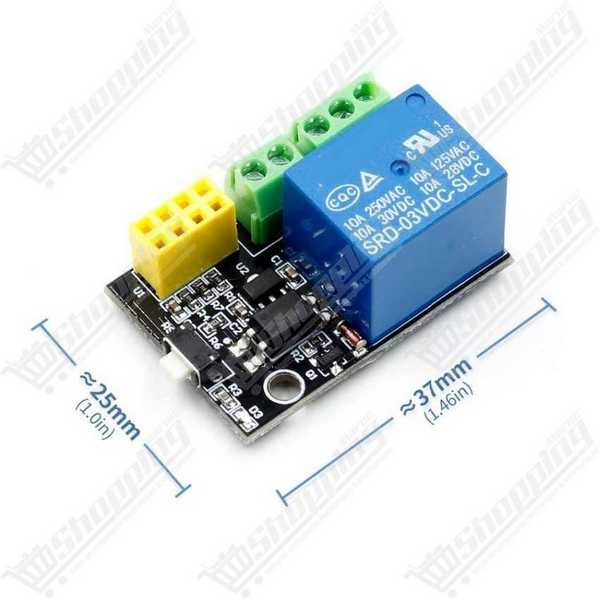

| Dimensions | 37mm x 25mm (Format compact) |
| Cycle de vie mécanique | Jusqu'à 10 000 000 opérations |
Conseils d'utilisation et Dépannage
Comment alimenter le module ?
Le module nécessite impérativement une alimentation de 5V DC connectée aux bornes VCC et GND. Bien que l'ESP8266 fonctionne en 3.3V, le relais a besoin de 5V pour s'enclencher. Le régulateur intégré se charge de fournir le 3.3V nécessaire à la puce WiFi.
Le relais ne bascule pas, que faire ?
Assurez-vous que votre code pilote correctement la broche GPIO0. Sur certaines versions de ce module, l'activation se fait par un niveau logique BAS (LOW), tandis que d'autres nécessitent un niveau HAUT (HIGH). Vérifiez également la vitesse de transmission série (Baud Rate), généralement fixée à 9600 bps par défaut.
Programmation de l'ESP-01
Notez que ce module relais est conçu pour l'utilisation (Run mode) et non pour la programmation. Pour téléverser votre code sur l'ESP-01, vous devrez utiliser un adaptateur USB-TTL externe et mettre le GPIO0 à la masse au démarrage.
