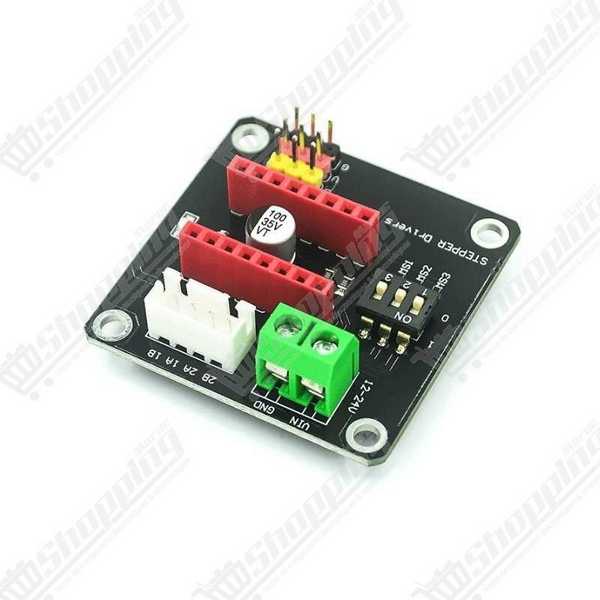

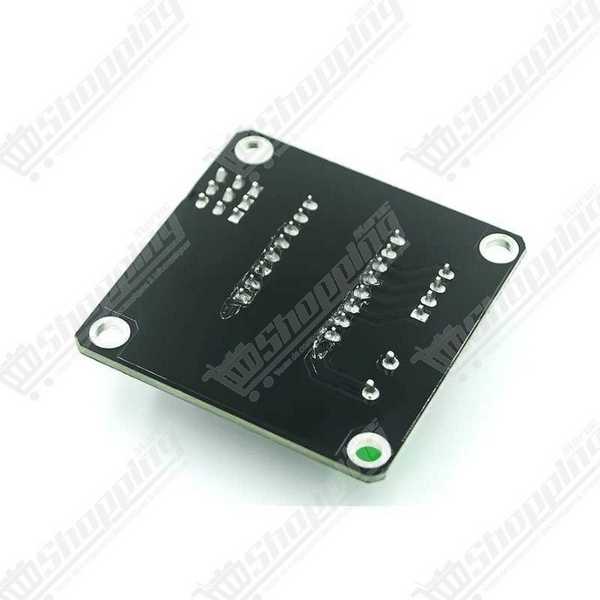

Carte d'extension pour pilote de moteur pas à pas 42 - A4988 / DRV8825
Simplifiez le pilotage de vos moteurs NEMA 17 avec cette carte d'interface robuste pour drivers A4988 et DRV8825.
- Supporte les drivers A4988 et DRV8825
- Tension moteur : 12 V à 30 V CC
- Réglage micro-pas via commutateurs DIP
- Interface logique 5 V isolée
- Connectique bornier sécurisée
Contrôle Total : Carte d'Extension pour Moteur Pas à Pas NEMA 17
L'organisation de l'électronique est cruciale dans tout projet de robotique. Cette carte d'extension pour moteur série 42 (NEMA 17) élimine le désordre des câbles en offrant une interface propre et sécurisée entre votre microcontrôleur et les drivers de puissance. Spécialement conçue pour accueillir les modules A4988 ou DRV8825, elle permet de piloter vos moteurs avec une grande précision sans recourir à des montages fragiles sur breadboard. C'est la solution "plug-and-play" pour fiabiliser vos axes.
Pourquoi choisir cette carte d'interface driver ?
- Double Compatibilité : Le socket est standardisé pour recevoir aussi bien les pilotes A4988 que les DRV8825, vous laissant le choix de la technologie de pilotage.
- Configuration Hardware Intuitive : Ajustez la résolution de vos pas (micro-stepping) directement via les commutateurs DIP embarqués. Plus besoin de souder des cavaliers pour obtenir un mouvement fluide.
- Puissance Maîtrisée : Accepte une large plage de tension d'entrée moteur de 12 V à 30 V CC, idéale pour adapter le couple à la charge de votre machine.
- Connectique Robuste : Équipée de borniers à vis pour une alimentation stable et d'un connecteur JST standard pour le branchement rapide des moteurs pas à pas 4 fils.
- Format Compact : Avec ses dimensions de 42 x 42 mm, elle se fixe directement au dos du moteur ou s'intègre facilement dans des boîtiers exigus.
Idéale pour vos projets d'automatisation
- Imprimantes 3D RepRap : Parfaite pour gérer un extrudeur ou un axe supplémentaire.
- Mini CNC et Traceurs : Assure le déplacement précis des axes X et Y.
- Robotique Éducative : Facilite l'apprentissage du pilotage moteur avec Arduino sans risques de court-circuit.
- Bras Manipulateurs : Permet un contrôle fin des articulations nécessitant du couple.
Spécifications Techniques : Carte Breakout 42
| Caractéristique | Détails |
|---|---|
| Compatibilité Moteur | Série 42 (NEMA 17) |
| Drivers Acceptés | A4988, DRV8825 (Format Pololu) |
| Tension Logique | 5 V CC |
| Tension Moteur (Input) | 12 V à 30 V CC |
| Réglage Micro-pas | Commutateurs DIP (Jusqu'à 1/32 selon driver) |
| Interfaces de Commande | Direction (DIR), Pas (STEP), Activation (EN) |
| Dimensions | 42 x 42 x 15 mm |
| Entraxe de Fixation | 35.56 x 35.56 mm (Trous M3) |
Achetez votre Module de Pilotage Moteur au Maroc
Passez à la vitesse supérieure dans vos conceptions mécaniques. Commandez cette Carte d'Extension pour Pilote Moteur 42 sur notre site et profitez d'une livraison rapide partout au Maroc. Nos produits sont stockés localement pour vous garantir disponibilité et service immédiat.
FAQ : Installation et Utilisation
À quoi servent les commutateurs DIP sur la carte ?
Les commutateurs DIP (souvent marqués S1, S2, S3 ou M0, M1, M2) servent à configurer la résolution des pas. En position ON, ils activent la subdivision (microstepping). Par exemple, avec un DRV8825 et tous les switches sur ON, vous obtenez une résolution de 1/32 de pas pour un silence et une précision accrus.
Comment brancher l'alimentation ?
Il faut distinguer deux alimentations : le 5V (VCC/GND) pour la partie logique, venant de votre Arduino, et le 12-30V sur le bornier à vis pour la puissance moteur. Ne connectez jamais la haute tension sur les pins logiques !
Dans quel sens installer le driver (A4988 vs DRV8825) ?
Attention, le sens de montage diffère souvent entre l'A4988 et le DRV8825 (le potentiomètre est généralement à l'opposé). Fiez-vous toujours aux marquages des broches (GND, VMOT, DIR, STEP) inscrits sur la carte d'extension et sur le module driver pour les aligner correctement. Une inversion détruira le driver instantanément.
Cette carte fonctionne-t-elle avec des moteurs NEMA 23 ?
Électriquement, elle peut piloter tout moteur pas à pas bipolaire compatible avec le courant max de votre driver (environ 2A max). Cependant, mécaniquement, ses dimensions (42mm) et trous de fixation sont conçus pour se monter au dos d'un NEMA 17.
