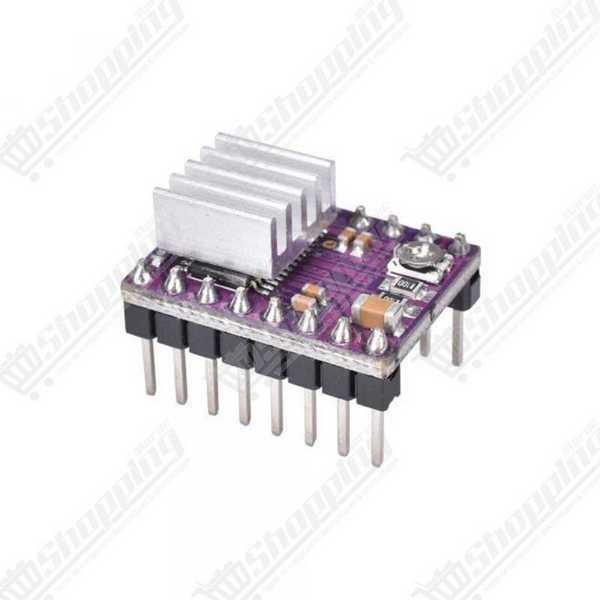

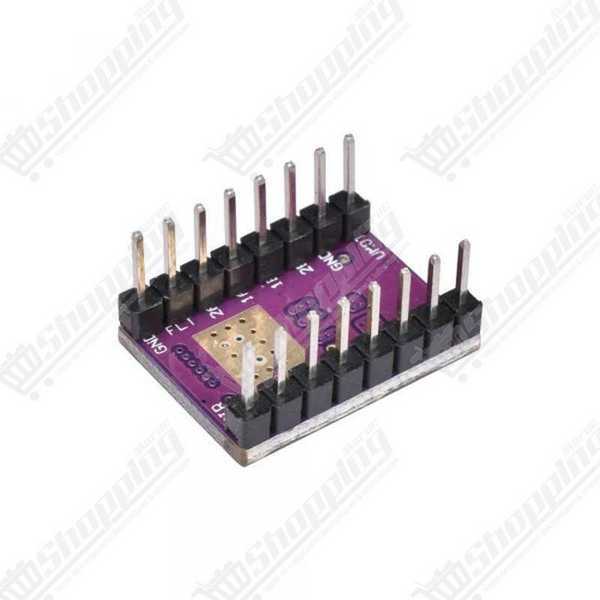

Driver moteur pas à pas DRV8825 avec radiateur
Contrôleur de moteur pas à pas haute performance offrant une précision accrue et un fonctionnement silencieux.
- Tension moteur : 8,2 V à 45 V
- Courant max : 2,2 A avec radiateur
- Résolution : jusqu'au 1/32 de pas
- Protection thermique et surintensité
- Compatible logique 3,3 V et 5 V
Performance Silencieuse et Précision du Driver DRV8825
Votre imprimante 3D manque de finesse ou votre machine CNC vibre excessivement ? Passez à la vitesse supérieure avec le driver DRV8825. Souvent considéré comme le "grand frère musclé" du classique A4988, ce module est la solution idéale pour ceux qui exigent plus de couple et une fluidité de mouvement exemplaire. Grâce à sa capacité à gérer des tensions plus élevées et à sa résolution native de 1/32 de pas, il transforme les mouvements saccadés en déplacements soyeux et précis. C'est le choix technique par excellence pour fiabiliser vos projets robotiques au Maroc sans complexifier votre câblage.
Les Atouts Techniques du Module DRV8825
- Micro-stepping Avancé : Atteignez une résolution de positionnement chirurgicale avec un mode allant jusqu'au 1/32 de pas, surpassant largement les standards du marché.
- Puissance de Sortie : Capable de piloter des moteurs gourmands jusqu'à 2,2 A par phase (avec refroidissement actif) grâce à son PCB 4 couches optimisé.
- Large Plage de Tension : Supporte une alimentation moteur (VMOT) impressionnante de 8,2 V à 45 V, offrant un couple supérieur à haute vitesse.
- Protection Complète : Intègre une sécurité contre les surintensités (OCP), les courts-circuits et une coupure thermique pour une durabilité maximale.
- Compatibilité Logique : Interface parfaitement adaptée aux systèmes 3,3 V et 5 V, facilitant l'intégration avec Arduino, ESP32 ou les cartes de contrôle d'imprimantes 3D.
Pourquoi Intégrer le DRV8825 dans vos Projets Robotiques ?
- Upgrade d'Imprimantes 3D : Remplacez vos anciens drivers pour réduire le bruit (sifflements) et éliminer les artefacts d'impression (effet "peau de saumon").
- Construction de CNC DIY : Profitez de la tolérance haute tension (45V) pour alimenter vos moteurs NEMA 17 ou 23 avec la puissance nécessaire pour l'usinage.
- Bras Robotiques : La gestion fine du courant permet des mouvements fluides, essentiels pour la manipulation d'objets ou les caméras de tracking.
- Prototypage Rapide : Le format "StepStick" standard permet une installation immédiate sur des shields RAMPS ou des breadboards.
Fiche Technique Détaillée : Contrôleur DRV8825
| Caractéristique | Spécification |
|---|---|
| Puce Driver | Texas Instruments DRV8825 |
| Tension Moteur (VMOT) | 8,2 V à 45 V |
| Courant Max (avec radiateur) | 2,2 A par phase |
| Courant Continu (sans radiateur) | ~1,5 A |
| Résolutions Micro-pas | 1, 1/2, 1/4, 1/8, 1/16, 1/32 |
| Tension Logique | 3,3 V à 5,25 V |
| Dimensions | 20 mm x 15 mm |
| Inclus | Module + Radiateur Aluminium |
Commander le Driver DRV8825 au Maroc
Ne laissez pas la surchauffe ou le manque de précision ralentir vos créations. Commandez dès maintenant votre driver DRV8825 et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un prix compétitif et un stock disponible immédiatement pour vos besoins en maintenance ou en développement. Le radiateur adhésif est inclus pour une mise en œuvre instantanée.
Questions Fréquentes sur l'Utilisation du DRV8825
Comment régler correctement le courant (Vref) pour éviter de griller le moteur ?
Le réglage est crucial et se fait via le petit potentiomètre embarqué. La formule spécifique au DRV8825 est : Imax = Vref x 2. Munissez-vous d'un multimètre, mesurez la tension entre le centre du potentiomètre et la masse (GND). Si votre moteur supporte 1,5 A, réglez le Vref à 0,75 V. Un mauvais réglage peut entraîner une surchauffe ou une perte de pas.
Pourquoi mon moteur siffle-t-il ou vibre-t-il sans tourner correctement ?
C'est un symptôme classique qui indique généralement trois causes : un courant (Vref) trop faible, un mauvais câblage des bobines (paires inversées), ou une tentative de démarrage à une vitesse trop élevée sans rampe d'accélération. Vérifiez vos connexions et augmentez légèrement le potentiomètre si le moteur "décroche".
Est-il obligatoire d'installer le radiateur (heatsink) fourni ?
Absolument. Bien que le DRV8825 soit robuste, il dissipe beaucoup de chaleur dès que le courant dépasse 1,5 A. Sans le radiateur en aluminium et un flux d'air correct, le module entrera en protection thermique (Thermal Shutdown) et coupera l'alimentation du moteur par intermittence.
Quelle est l'erreur de manipulation la plus courante qui risque de détruire le driver ?
Attention : Ne débranchez jamais le moteur lorsque le driver est sous tension. L'énergie stockée dans les bobines crée un pic de tension (inductance) qui détruit instantanément les MOSFETs de sortie du driver. Assurez-vous toujours que l'alimentation est coupée avant de modifier le câblage.
Comment activer le mode ultra-précis 1/32 de pas ?
La magie du 1/32 s'opère via les broches M0, M1 et M2. Pour ce mode, les trois broches doivent être connectées au niveau logique HAUT (High / 5V). Si vous utilisez un shield standard type RAMPS, cela correspond à placer les trois cavaliers (jumpers) sous le driver.
