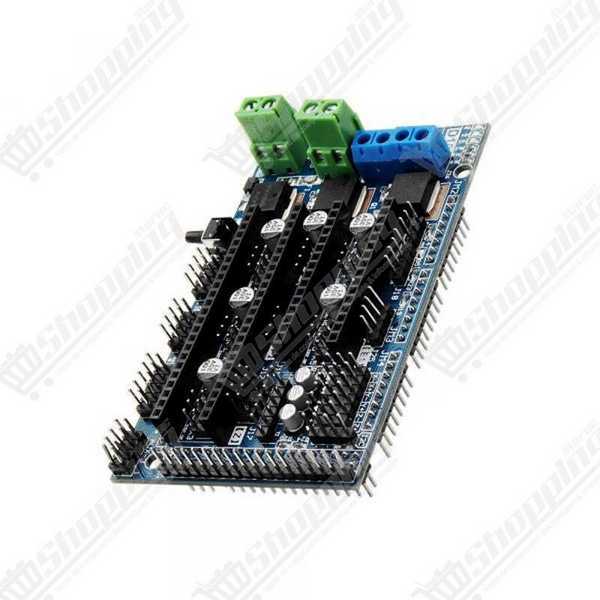

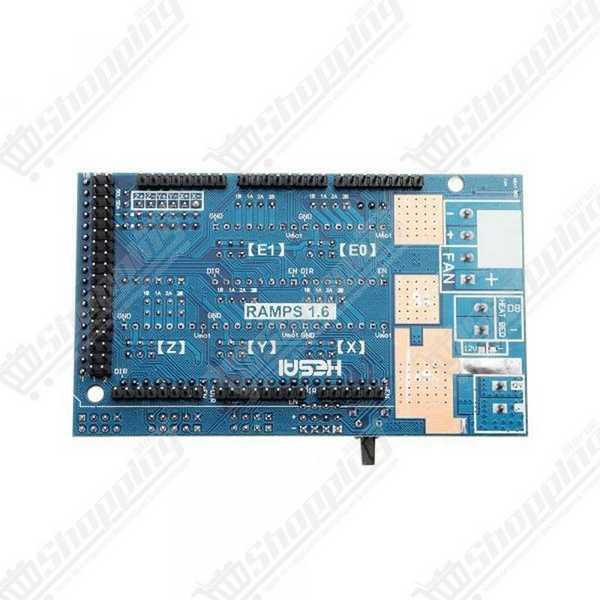

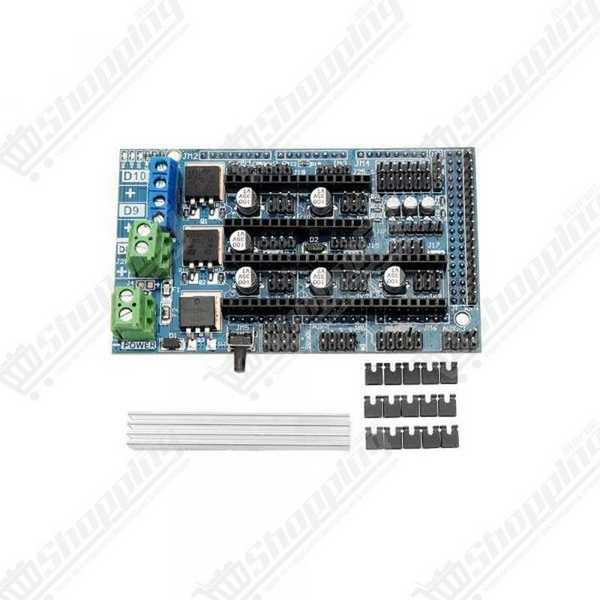

Shield RAMPS 1.6 pour Arduino Mega 2560
Shield d'extension performant et robuste pour transformer votre Arduino Mega 2560 en contrôleur d'imprimante 3D.
- Compatibilité native Arduino Mega 2560
- Dissipation thermique optimisée (270W max)
- Connecteurs à vis sécurisés et robustes
- PCB 4 couches haute intégrité
- Supporte 5 drivers moteurs pas-à-pas
Optimisez le Pilotage de votre Imprimante 3D avec la RAMPS 1.6
Vous en avez assez des connecteurs qui fondent en pleine impression ou des instabilités thermiques ? Passez à la vitesse supérieure. La carte d'extension RAMPS 1.6 est l'évolution ultime pour transformer votre Arduino Mega 2560 en un cerveau fiable pour imprimantes 3D (type RepRap Prusa, Mendel) et machines CNC. Contrairement aux versions antérieures (1.4 et 1.5), cette carte a été entièrement repensée pour la sécurité et la performance : un PCB à 4 couches pour une intégrité du signal irréprochable et une gestion de la puissance capable de supporter les lits chauffants les plus exigeants sans surchauffe.
Architecture Technique et Performance du Shield RAMPS 1.6
- Dissipation Thermique Avancée : Intégration de nouveaux MOSFET B55NF06 montés en surface (SMD) sous un dissipateur thermique massif pour une stabilité thermique optimale.
- Puissance Renforcée : Conçue pour délivrer jusqu'à 270 W de puissance, surpassant largement les standards de 200 W des modèles précédents.
- Connectique Sécurisée : Remplacement des connecteurs enfichables fragiles par des borniers à vis robustes, éliminant quasi totalement les risques de brûlure des connecteurs d'alimentation.
- Compatibilité Drivers Étendue : Supports pour 5 pilotes de moteurs pas-à-pas, acceptant les modules classiques (A4988, DRV8825) comme les versions silencieuses (TMC2130, TMC2208).
- Protection Intelligente : Double système de fusibles (5 A pour la logique/moteurs et 11 A pour le lit chauffant) pour protéger votre installation contre les surintensités.
Pourquoi Intégrer la RAMPS 1.6 dans votre Projet Arduino ?
- Fiabilisez vos impressions longues : Grâce à une meilleure gestion de la chaleur, lancez des impressions de plus de 20 heures sans craindre une défaillance du contrôleur.
- Contrôle précis multi-axes : Gérez simultanément les axes X, Y, et une double sortie pour l'axe Z, en plus de 2 extrudeurs indépendants.
- Interface Homme-Machine complète : Connectez facilement des écrans LCD 2004 ou 12864 et un lecteur de carte SD pour rendre votre machine totalement autonome.
- Polyvalence CNC : Au-delà de l'impression 3D, utilisez les broches servos plaquées or (3 A) et les entrées de fin de course pour créer des traceurs ou des graveurs laser.
Fiche Technique Détaillée : RAMPS 1.6
| Caractéristique | Spécification |
|---|---|
| Compatibilité | Arduino Mega 2560 |
| Tension d'entrée | 12 V DC (Supporte 24V sous conditions) |
| Dimensions | 101,5 x 60,5 mm |
| Circuit Imprimé | PCB 4 couches |
| Composants Puissance | MOSFET B55NF06 (SMD) |
| Entrées Capteurs | 3x Thermistances, 6x Endstops |
| Poids | Env. 220 g |
Commander le Contrôleur RAMPS 1.6 au Maroc
Ne laissez pas une électronique obsolète ralentir vos projets de fabrication. Commandez votre Shield RAMPS 1.6 dès maintenant et bénéficiez d'une livraison rapide partout au Maroc. Nous vous offrons ce composant essentiel à un prix compétitif, avec la garantie d'un stock disponible immédiatement pour démarrer votre assemblage sans attendre.
FAQ : Installation et Configuration du RAMPS 1.6
Quelle carte mère déclarer dans Marlin pour la RAMPS 1.6 ?
Bien que le hardware soit amélioré, le brochage reste compatible avec la version 1.4. Dans votre fichier Configuration.h de Marlin, utilisez la définition #define MOTHERBOARD BOARD_RAMPS_14_EFB (Extrudeur, Fan, Bed) pour la majorité des configurations standards.
Puis-je alimenter la RAMPS 1.6 en 24V ?
Oui, la carte supporte le 24 V. Attention cependant : vous devez impérativement retirer la diode D1 sur la RAMPS pour ne pas envoyer 24V au régulateur de l'Arduino Mega, qui grillerait instantanément. L'Arduino devra alors être alimenté séparément via USB ou sa prise Jack.
Pourquoi mon écran LCD 12864 n'affiche rien (écran bleu) ?
C'est un classique. Vérifiez trois points : ajustez le potentiomètre de contraste, assurez-vous d'avoir la librairie u8glib, et si cela ne fonctionne toujours pas, essayez d'inverser les connecteurs des nappes EXP1 et EXP2 (les détrompeurs sont parfois soudés à l'envers sur certaines séries).
Comment régler le problème de moteurs qui vibrent sans tourner ?
Cela indique souvent un manque de courant ou un mauvais câblage. Réglez la Vref (tension de référence) sur le petit potentiomètre de votre driver moteur à l'aide d'un tournevis céramique. Vérifiez également que vous n'avez pas dépassé la vitesse maximale autorisée dans le firmware.
Quelles différences majeures entre RAMPS 1.4 et 1.6 ?
La 1.6 est beaucoup plus sûre. Elle abandonne les connecteurs verts fragiles pour des borniers à vis solides et utilise des MOSFETs de surface avec un grand dissipateur thermique, permettant de gérer jusqu'à 270W sans risque d'incendie, là où la 1.4 montrait ses limites.
