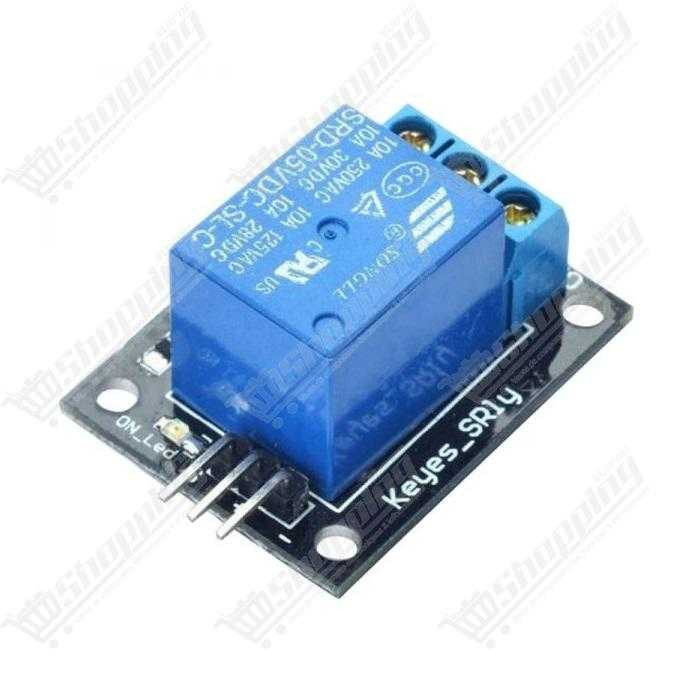

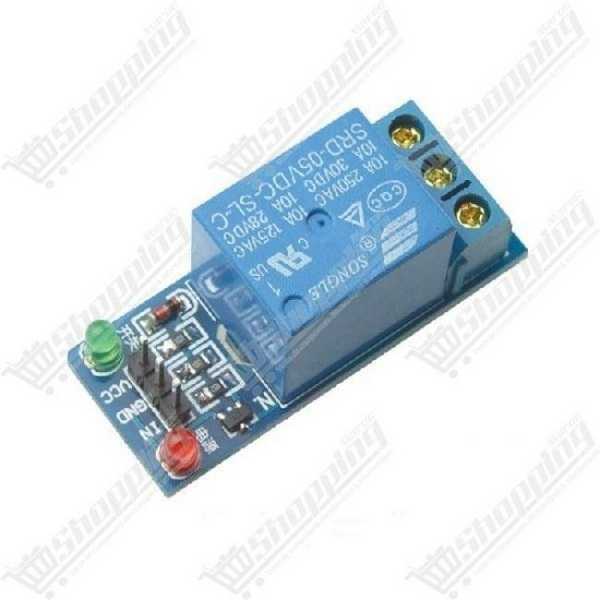

Module relais 5V 1 canal
Contrôlez vos appareils haute tension facilement avec ce module relais 5V compact pour projets Arduino et domotique.
- Tension de fonctionnement : 5V DC
- Capacité de commutation : 250V AC / 10A
- Isolation optique pour sécurité accrue
- Indicateurs LED d'état intégrés
- Compatible Arduino, ESP32 et Raspberry Pi
Contrôle de Puissance Intelligent avec le Module Relais 1 Canal 5V
Vous cherchez à briser la barrière entre votre microcontrôleur basse tension et les appareils du monde réel ? Le Module Relais 1 Canal 5V est l'interface idéale pour vos projets de domotique. Que vous utilisiez un Arduino, un Raspberry Pi ou un ESP32, ce module vous permet de piloter des charges de puissance (lampes, moteurs, électrovannes) avec un simple signal logique. Grâce à son isolation et sa diode de protection, il transforme votre code en action physique en toute sécurité.
Architecture et Performance du Relais 5V pour Arduino
- Puissance de commutation élevée : Capable de gérer jusqu'à 250V AC et 10A, ou 30V DC à 10A. Parfait pour les appareils domestiques.
- Sécurité du circuit : Intègre une diode de roue libre pour protéger votre microcontrôleur contre les retours de tension de la bobine.
- Réactivité optimale : Un temps d'activation inférieur à 10 ms pour une exécution quasi instantanée des commandes.
- Indicateurs visuels : Équipé de LEDs d'état (Rouge/Verte pour l'alimentation, Rouge/Bleue pour l'activation) facilitant le diagnostic.
- Connexion robuste : Sortie sur bornier à vis 3 plots (NO, NC, COM) assurant un maintien solide des câbles de puissance.
Applications Concrètes de ce Module de Commutation
- Domotique DIY : Créez des prises connectées pour gérer l'éclairage ou le chauffage via une interface Web.
- Jardinage Automatisé : Activez des pompes à eau 12V ou des électrovannes pour l'arrosage automatique.
- Systèmes de Sécurité : Pilotez une gâche électrique de porte ou une sirène d'alarme.
- Robotique : Contrôlez l'alimentation de moteurs puissants via le relais.
- Projets IoT : Couplez-le à un ESP8266 ou ESP32 pour un contrôle à distance via smartphone.
Fiche Technique Détaillée : Module Relais 1 Canal
| Caractéristique | Spécification |
|---|---|
| Tension de la bobine | 5V DC |
| Charge Max (AC) | 250V AC / 10A |
| Charge Max (DC) | 30V DC / 10A |
| Courant de fonctionnement | 70 mA à 90 mA (activé) |
| Signal de déclenchement (Trigger) | 5 mA à 20 mA |
| Type de contact | SPDT (1 RT) : NO / NC / COM |
| Durée de vie mécanique | 10 000 000 de manœuvres |
| Dimensions | Env. 43 x 17 x 18 mm |
Commander le Module Relais 1 Canal 5V au Maroc
Donnez de la puissance à vos idées. Procurez-vous ce Module Relais 1 Canal 5V essentiel pour tout maker ou étudiant en électronique. Nous assurons une livraison rapide partout au Maroc à un prix compétitif. Stock disponible immédiatement : passez de la théorie à la pratique dès aujourd'hui !
FAQ : Tout savoir sur l'intégration du Relais 5V
- Comment brancher le module à mon Arduino ?
- Connectez VCC au 5V, GND à la masse (GND) et la broche IN à une sortie numérique de votre Arduino. Le bornier à vis sert à connecter l'appareil à piloter.
- Quelle est la différence entre NO et NC ?
- NO (Normalement Ouvert) : Le circuit est coupé par défaut et se ferme quand le relais s'active. NC (Normalement Fermé) : Le courant passe par défaut et se coupe à l'activation.
- Le module fonctionne-t-il en "Active Low" ?
- Oui, la majorité de ces modules s'activent avec un signal BAS (0V). Pour désactiver le relais, envoyez un signal HAUT (5V). Certains modèles disposent d'un cavalier pour choisir le mode.
- Puis-je l'utiliser avec un Raspberry Pi (3.3V) ?
- Oui, le signal de 3.3V est généralement suffisant pour déclencher l'optocoupleur, mais assurez-vous de bien alimenter le VCC du relais en 5V externe pour la bobine.
