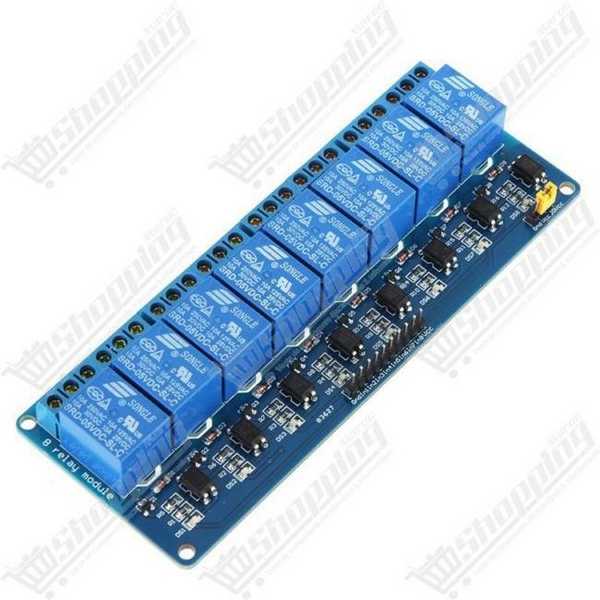

Module relais 8 canaux 5V avec optocoupleur
Interface de puissance 8 canaux 5V avec isolation optocouplée pour piloter vos projets domotiques Arduino en toute sécurité.
- 8 canaux indépendants 250V AC / 10A.
- Isolation galvanique par optocoupleurs.
- Logique de commande Active Low (Masse).
- Protection JD-VCC et diodes de roue libre.
- Indicateurs LED d'état pour chaque canal.
Optimisez votre Domotique avec le Module Relais 8 Canaux 5V
Ne risquez plus de surcharger votre microcontrôleur lors du pilotage de charges multiples. Le Module Relais 8 Canaux 5V avec Optocoupleur est la solution d'interface idéale pour gérer jusqu'à 8 appareils de haute puissance simultanément depuis une carte Arduino, Raspberry Pi ou ESP32. Grâce à son isolation galvanique complète, ce module protège vos circuits logiques sensibles contre les retours de courant et les interférences, assurant la longévité de votre installation domotique ou industrielle.
Architecture et Performance du Relais 5V Optocouplé
- Isolation Totale : L'intégration d'optocoupleurs sépare électriquement le signal de commande de la puissance, garantissant une immunité parfaite aux bruits parasites.
- Puissance de Commutation : Chaque canal est équipé d'un relais robuste capable de commuter 250V AC / 10A ou 30V DC / 10A, parfait pour lampes, moteurs et électrovannes.
- Protection JD-VCC : Le cavalier JD-VCC permet d'alimenter les bobines des relais avec une source externe dédiée, isolant totalement l'alimentation de votre microcontrôleur.
- Indicateurs Visuels : Une LED rouge pour l'alimentation générale et 8 LEDs d'état offrent un retour visuel instantané sur l'activité de chaque canal.
- Logique Active Low : Les relais s'activent par un signal bas (0V/GND), un standard industriel sécurisé pour la majorité des contrôleurs TTL 5V.
Applications Concrètes du Module 8 Relais au Maroc
- Domotique Complète : Centralisez l'éclairage de toute une maison ou gérez un système d'arrosage multi-zones avec une seule carte.
- Projets IoT : Connectez des appareils électroménagers classiques à internet via un ESP8266 ou ESP32 couplé à ce module.
- Automatisation : Contrôle de convoyeurs, ventilateurs ou systèmes de chauffage dans des environnements exigeants.
- Robotique : Gestion de plusieurs moteurs ou actionneurs de puissance sur des robots mobiles.
Fiche Technique Détaillée : Module Relais 8 Canaux 5V
| Caractéristique | Spécification |
|---|---|
| Tension de Bobine | 5V DC |
| Capacité de Charge (AC) | Max 250V AC / 10A |
| Capacité de Charge (DC) | Max 30V DC / 10A |
| Courant de Déclenchement | 5 mA à 20 mA par canal |
| Logique de Commande | Active Low (Niveau Bas) |
| Consommation Totale | ~600 mA (tous relais actifs) |
| Type de Contact | SPDT (NO, NC, COM) |
| Dimensions | 138 mm x 56 mm x 18 mm |
| Poids | ~110g |
Commander le Module Relais 8 Canaux au Maroc
Passez à la vitesse supérieure dans vos projets électroniques. Commandez votre Module Relais 8 Canaux 5V dès maintenant et profitez d'une livraison rapide partout au Maroc. Composant testé, fiable et disponible au meilleur prix pour vos prototypes et installations finales.
FAQ : Tout savoir sur le Module Relais 8 Canaux
Comment activer un relais avec ce module ?
Ce module fonctionne en logique Active Low. Cela signifie qu'il faut envoyer un signal GND (0V) sur la broche d'entrée correspondante (IN1 à IN8) pour activer le relais. Un signal 5V (HIGH) le désactivera.
Puis-je l'alimenter directement via l'Arduino ?
Si vous activez un ou deux relais, cela peut passer, mais pour 8 relais, la consommation (~600mA) dépasse les limites du régulateur Arduino. Il est fortement recommandé d'utiliser une alimentation externe 5V connectée aux broches JD-VCC et GND pour alimenter les bobines.
À quoi sert le cavalier (Jumper) JD-VCC ?
Il permet de choisir la source d'alimentation des relais. Avec cavalier : L'alimentation du microcontrôleur alimente aussi les relais (moins isolé). Sans cavalier : Vous connectez une alim externe sur JD-VCC, assurant une isolation optique totale entre votre carte logique et les relais de puissance.
Quelle est la différence entre NO et NC ?
NO (Normalement Ouvert) : Le circuit est coupé au repos et se ferme quand le relais s'active (utilisation standard). NC (Normalement Fermé) : Le circuit est fermé au repos et s'ouvre quand le relais s'active.
