Contrôleur TB6560 3A pour Moteur Pas à Pas - Driver CNC Axe Unique
Driver performant TB6560 3A pour contrôle précis de moteur pas à pas biphasé en CNC et robotique.
- Puce Toshiba TB6560AHQ originale haute performance
- Courant de sortie 3A nominal (pic 3,5A)
- Micro-stepping jusqu'au 1/16 de pas
- Isolation optique 6N137 haute vitesse
- Compatible moteurs NEMA 17 et NEMA 23
Contrôle de Précision pour vos Moteurs avec le Driver TB6560 3A

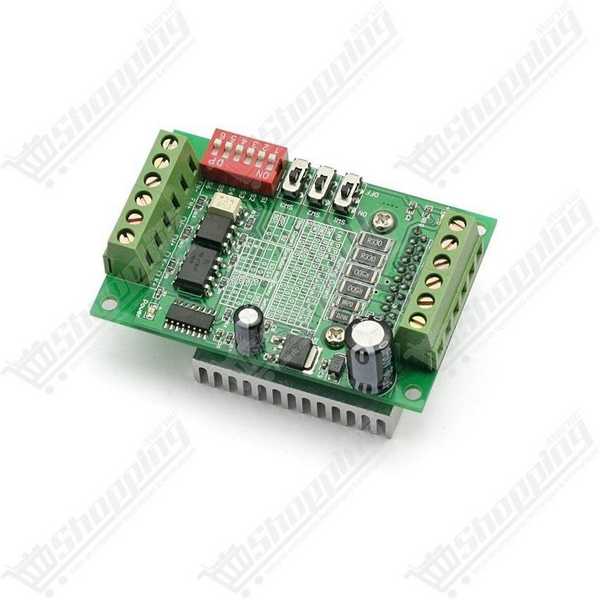

Optimisez la fiabilité de vos machines CNC et systèmes automatisés grâce au contrôleur TB6560 3A. Ce module robuste, architecturé autour de la puce originale Toshiba TB6560AHQ, est conçu pour offrir une fluidité de mouvement exceptionnelle. Idéal pour piloter un axe unique sur des imprimantes 3D, des graveurs laser ou des bras robotiques, il assure une conversion précise des signaux numériques en déplacements mécaniques sans perte de pas.
Pourquoi choisir ce Driver Pas à Pas pour votre CNC ?
- Puissance et Stabilité : Délivre un courant nominal de 3A avec une tolérance en crête jusqu'à 3,5A, suffisant pour alimenter efficacement des moteurs NEMA 17 et NEMA 23.
- Micro-stepping Avancé : Profitez d'une résolution accrue et de vibrations réduites grâce aux modes de subdivision configurables : pas entier, 1/2, 1/8 et 1/16 de pas.
- Protection des Signaux : Équipé d'optocoupleurs 6N137 haute vitesse, ce module garantit une isolation parfaite de vos signaux de commande, protégeant votre microcontrôleur des interférences.
- Intelligence Énergétique : La fonction automatique "Half-current" réduit l'intensité lorsque le moteur est immobile, prévenant ainsi la surchauffe inutile des bobines.
- Dissipation Optimale : Le large radiateur en aluminium à ailettes assure une évacuation thermique efficace, indispensable pour les cycles de travail longs.
Applications et Compatibilité
Ce driver est l'outil de prédilection pour les makers et les industriels souhaitant motoriser :
- Axes X, Y, Z de fraiseuses numériques (CNC) DIY.
- Systèmes de positionnement linéaire et sliders vidéo.
- Imprimantes 3D nécessitant plus de couple.
- Robots de manipulation et distributeurs automatiques.
Spécifications Techniques : TB6560 Axe Unique
| Caractéristique | Détail Technique |
|---|---|
| Puce Principale | Toshiba TB6560AHQ (Originale) |
| Tension d'Entrée | 10V à 35V DC (24V DC recommandé) |
| Courant de Sortie | Nominal : 3A | Max (Crête) : 3,5A |
| Micro-stepping | 1, 1/2, 1/8, 1/16 pas |
| Compatibilité Moteur | Biphasé / 4 phases (4 ou 6 fils) |
| Signal Logique | 5V (Résistances requises pour 12V/24V) |
| Sécurités | Surchauffe, Sous-tension, Surintensité |
| Dimensions | 75 mm x 50 mm x 35 mm |
Conseils d'Installation et FAQ
Quelle alimentation choisir ?
Bien que le module accepte jusqu'à 35V, il est fortement recommandé d'utiliser une alimentation à découpage de 24V DC. Cela offre le meilleur compromis couple/vitesse tout en laissant une marge de sécurité pour les retours de tension (back-EMF).
Comment connecter un contrôleur 3.3V ou 12V ?
Les entrées logiques (CLK, CW, EN) sont conçues pour du 5V. Si vous utilisez un signal 12V, ajoutez une résistance de 1kΩ en série. Pour du 24V, utilisez 2,4kΩ. Cela protège les optocoupleurs.
Comment configurer le courant et les pas ?

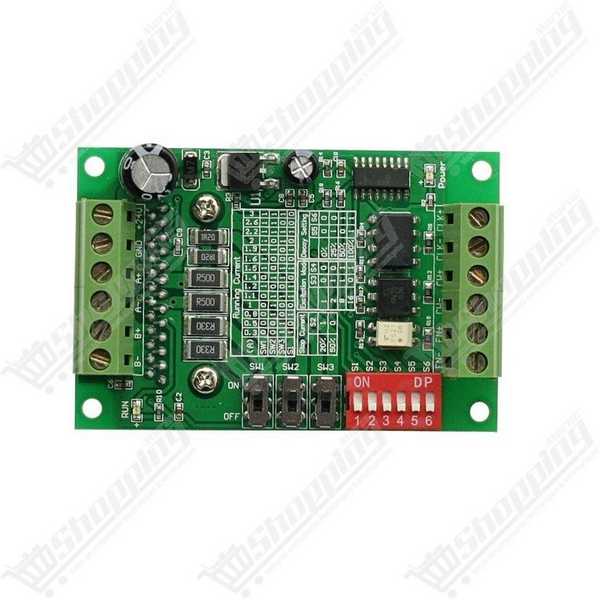

Le module dispose de commutateurs DIP (DIP switches) sur la carte. Référez-vous à la sérigraphie imprimée sur le dissipateur thermique pour ajuster le "Current Setting" (Courant) et le "Excitation Mode" (Micro-pas) selon les spécifications de votre moteur.
