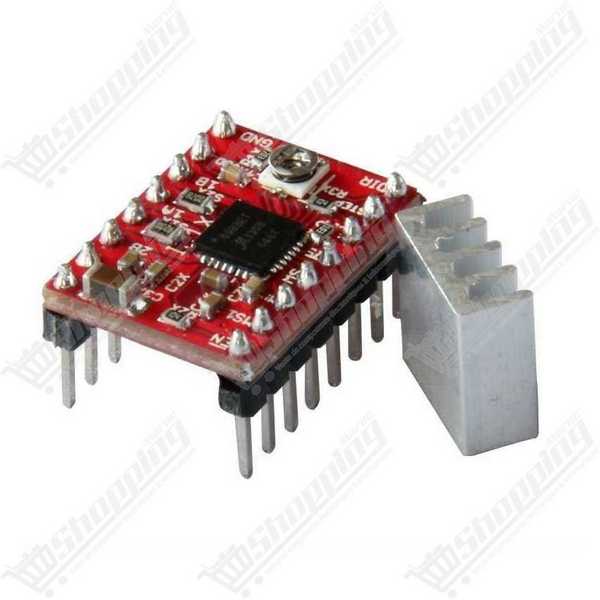

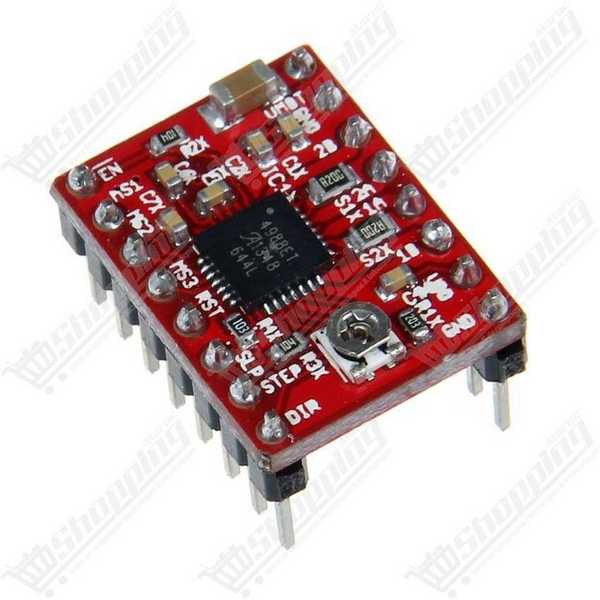

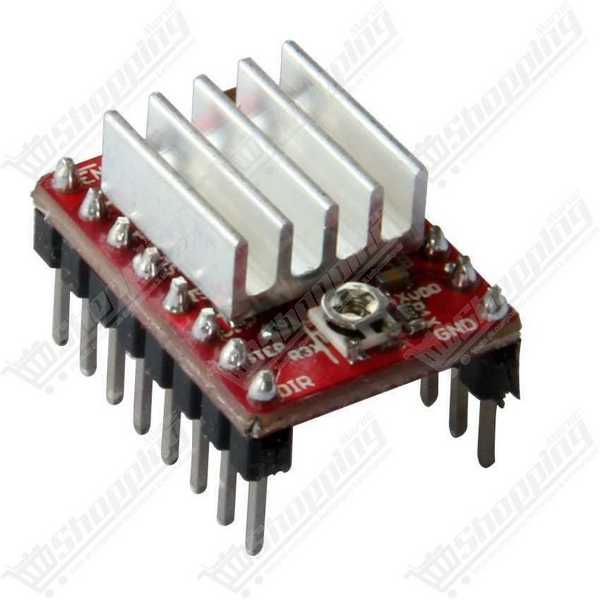

Driver A4988 pour moteur pas à pas 1A avec radiateur
Module de contrôle compact pour moteurs pas à pas bipolaires, indispensable pour la précision de vos imprimantes 3D et machines CNC.
- Tension moteur : 8 V à 35 V
- Courant max : 2 A (avec radiateur fourni)
- Micro-stepping : jusqu'à 1/16 de pas
- Logique compatible : 3,3 V et 5 V
- Réglage de courant par potentiomètre
Économisez en achetant plus
Le prix baisse automatiquement selon la quantité
Vous économisez 20,00 DH
Vous économisez 80,00 DH
Précision et Fluidité : Le Driver A4988 pour Moteurs Bipolaires
Le module A4988 est la solution de référence pour le pilotage de moteurs pas à pas bipolaires dans les projets de robotique, d'impression 3D (RepRap, Prusa) et de fraisage CNC. Ce contrôleur DMOS complet intègre un traducteur qui simplifie considérablement l'interface de commande : seules deux broches (STEP et DIRECTION) suffisent pour gérer la position et la vitesse de votre moteur. Livré avec son dissipateur thermique, il est capable de gérer des courants allant jusqu'à 2 A par phase tout en assurant des mouvements fluides grâce à sa gestion avancée des micro-pas.
Pourquoi choisir le contrôleur A4988 ?
- Haute résolution de mouvement : Profitez de 5 modes de résolution sélectionnables : pas complet, 1/2, 1/4, 1/8 et 1/16 de pas. Cela permet de réduire les vibrations et d'augmenter la précision de positionnement.
- Puissance adaptable : Conçu pour fonctionner de 8 V à 35 V, ce driver délivre 1 A en continu sans refroidissement et jusqu'à 2 A avec le radiateur et une ventilation adéquate.
- Réglage intelligent du courant : Le potentiomètre embarqué vous permet de définir le courant maximum de sortie. Cela autorise l'utilisation de tensions supérieures à la tension nominale du moteur pour obtenir des vitesses de pas plus élevées.
- Compatibilité universelle : S'interface directement avec les microcontrôleurs fonctionnant en 3,3 V et 5 V (Arduino, ESP32, STM32).
- Protections intégrées : Le module sécurise votre installation avec un arrêt thermique en cas de surchauffe, une protection contre les sous-tensions (UVLO) et les courts-circuits (terre/charge).
Caractéristiques Techniques Détaillées
| Caractéristique | Spécification |
|---|---|
| Chipset | Allegro A4988 |
| Tension Moteur (VMOT) | 8 V à 35 V |
| Tension Logique (VDD) | 3,0 V à 5,5 V |
| Courant Max | 1 A (continu) / 2 A (avec radiateur) |
| Modes Micro-pas | 1, 1/2, 1/4, 1/8, 1/16 |
| Dimensions | 20,5 mm x 15,5 mm |
Guide d'Installation Rapide et FAQ
Q1: À quoi sert le potentiomètre sur le module ?
Il sert à limiter le courant envoyé au moteur. Il est crucial de le régler (en mesurant la tension Vref) pour correspondre aux spécifications de votre moteur pas à pas et éviter la surchauffe.
Q2: Comment activer les micro-pas (1/16) ?
La résolution se règle via les broches MS1, MS2 et MS3. Pour obtenir le mode le plus fluide (1/16 de pas), ces trois broches doivent être connectées au niveau haut (High/5V).
Q3: Le radiateur est-il obligatoire ?
Si votre moteur consomme plus de 1 A par phase, le radiateur (inclus) est indispensable pour dissiper la chaleur et éviter que le driver ne se mette en sécurité thermique.
Q4: Quelles sont les précautions de câblage ?
Important : Ne jamais débrancher ou brancher le moteur lorsque le driver est sous tension. Cela détruirait le module instantanément. Assurez-vous également de connecter un condensateur (environ 100µF) entre VMOT et GND près du driver.
