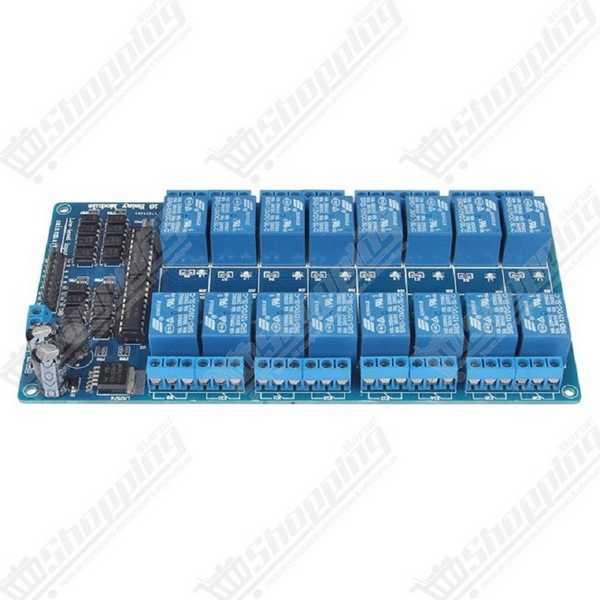

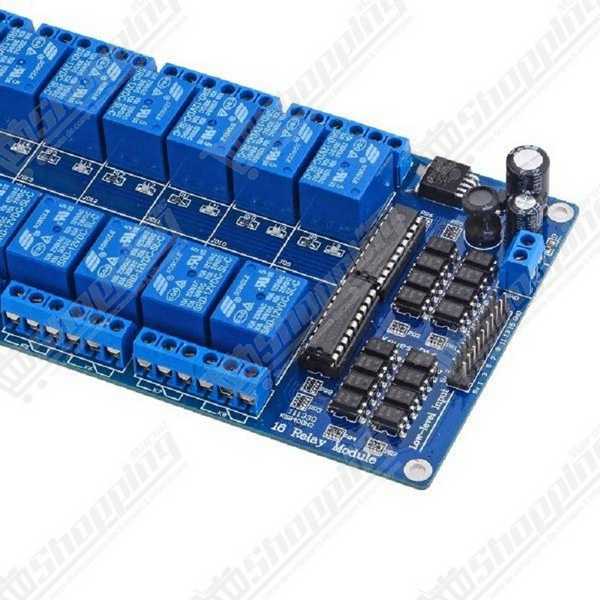

Module relais 16 canaux 12V avec optocoupleur
Pilotez seize appareils électriques puissants en toute sécurité avec ce module relais 12V isolé par optocoupleurs.
- 16 canaux de contrôle indépendants
- Tension bobine 12V DC
- Commutation 250V AC / 10A
- Isolation galvanique totale
- Compatible Arduino et Raspberry
Domotique et Automatisation Massive : La Puissance du Module Relais 16 Canaux 12V
Vous vous sentez limité par le nombre de sorties de votre microcontrôleur ? Vous avez l'ambition de piloter une maison entière, une serre connectée ou un banc de test industriel ? Le Module Relais 16 Canaux 12V est la solution ultime pour passer de l'expérimentation à l'automatisation à grande échelle. Oubliez les amas de fils et les modules individuels instables ; cette carte unifie le contrôle de 16 charges indépendantes (moteurs, électrovannes, éclairages) en une seule interface robuste. Grâce à son isolation par optocoupleurs, elle agit comme un rempart infranchissable, protégeant votre précieuse carte Arduino ou Raspberry Pi contre les retours de haute tension. C'est le choix stratégique pour ceux qui exigent sécurité et performance.
Architecture Technique et Sécurité du Relais 12V 16 Voies
- Isolation Galvanique Totale : Chaque canal est piloté via un optocoupleur dédié, garantissant qu'aucune surtension du côté puissance (220V) ne puisse remonter vers votre logique de commande (5V/3.3V).
- Puissance de Commutation Élevée : Capable de gérer des charges allant jusqu'à 250V AC / 10A ou 30V DC / 10A, idéal pour les appareils électroménagers gourmands.
- Alimentation Stabilisée : Intègre souvent un régulateur de type LM2576 ou LM2596, assurant une tension interne stable même lors de l'activation simultanée des 16 bobines.
- Logique de Contrôle : Fonctionnement en Active Low (déclenchement par niveau bas), compatible avec la majorité des microcontrôleurs du marché (Arduino, PIC, ARM).
- Protection Active : Présence de diodes de roue libre sur chaque relais pour neutraliser les pics de tension inductifs lors de la coupure.
Applications Concrètes pour ce Module de Commande Optocouplé
- Domotique Centralisée (Smart Home) : Pilotez l'ensemble des lumières, volets roulants et prises commandées d'un étage complet depuis un seul point central.
- Gestion de Serres Agricoles : Contrôlez indépendamment 16 circuits d'irrigation, ventilateurs et lampes de croissance pour une gestion climatique précise.
- Bancs de Test Industriels : Automatisez l'activation de multiples composants électroniques pour des tests d'endurance ou de qualité.
- Animations Lumineuses : Créez des séquences complexes pour des décorations de fêtes ou des enseignes, gérant jusqu'à 16 zones distinctes.
Fiche Technique Détaillée : Module Relais 16 Canaux 12V
| Caractéristique | Spécification |
|---|---|
| Tension d'alimentation (Bobines) | 12V DC (Source externe requise) |
| Capacité de commutation (AC) | Max 250V / 10A |
| Capacité de commutation (DC) | Max 30V / 10A |
| Courant de déclenchement | 15 mA à 20 mA par canal |
| Isolation | Optocoupleurs intégrés |
| Logique de commande | TTL 5V (Active Low / Niveau Bas) |
| Interface | Borniers à vis (Puissance) / Headers mâles (Commande) |
| Dimensions | 180 mm x 90 mm x 20 mm (approx.) |
| Poids | 220 g |
Commander votre Module Relais 16 Canaux 12V au Maroc
Ne laissez pas la complexité du câblage freiner vos projets d'envergure. Achetez dès maintenant votre Module Relais 16 Canaux 12V avec Optocoupleur et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un produit de qualité professionnelle, en stock et prêt à être expédié à un prix compétitif. Fiabilisez vos installations dès aujourd'hui.
Questions Fréquentes sur l'Utilisation du Relais 16 Canaux (FAQ)
Comment alimenter correctement le module relais 16 canaux 12V sans risque ?
Ce module exige une puissance conséquente. Il est impératif d'utiliser une alimentation externe 12V DC dédiée connectée aux borniers VCC/GND du module. N'utilisez jamais le 5V ou Vin de votre Arduino pour alimenter les bobines, car la consommation totale (environ 600mA) détruirait le régulateur de votre microcontrôleur.
Pourquoi les relais s'activent-ils tout seuls au démarrage de mon Arduino ?
Le module fonctionne en logique inversée (Active Low), ce qui signifie qu'un signal "LOW" (0V) active le relais. Au démarrage, les pins de l'Arduino peuvent flotter. Pour éviter des déclenchements intempestifs, initialisez vos pins en état HIGH avant de les déclarer en sortie dans votre code : digitalWrite(pin, HIGH); pinMode(pin, OUTPUT);.
Ce module est-il compatible avec un ESP32 ou Raspberry Pi en 3.3V ?
Bien que conçu pour une logique 5V TTL, les optocoupleurs peuvent souvent réagir au 3.3V. Cependant, pour une fiabilité industrielle, si le déclenchement est instable, nous recommandons l'utilisation d'un convertisseur de niveau logique (Logic Level Shifter) ou d'un transistor pour remonter le signal de commande à 5V.
La broche "5V" du module peut-elle alimenter mon Arduino ?
Oui, mais avec prudence. Sur les modèles avec régulateur intégré (LM2576), la broche "5V" est une sortie générée depuis l'entrée 12V. Vous pouvez l'utiliser pour alimenter l'Arduino via sa pin 5V. Attention : Ne connectez jamais cette broche si votre Arduino est déjà alimenté par USB, sous peine de créer un conflit de tensions destructeur.
Quelle alimentation choisir pour piloter les 16 relais simultanément ?
Chaque relais consomme environ 30-40 mA. Pour une stabilité parfaite lorsque les 16 canaux sont actifs, optez pour une alimentation 12V délivrant au minimum 1A (idéalement 1.5A ou 2A pour garder une marge de sécurité).
