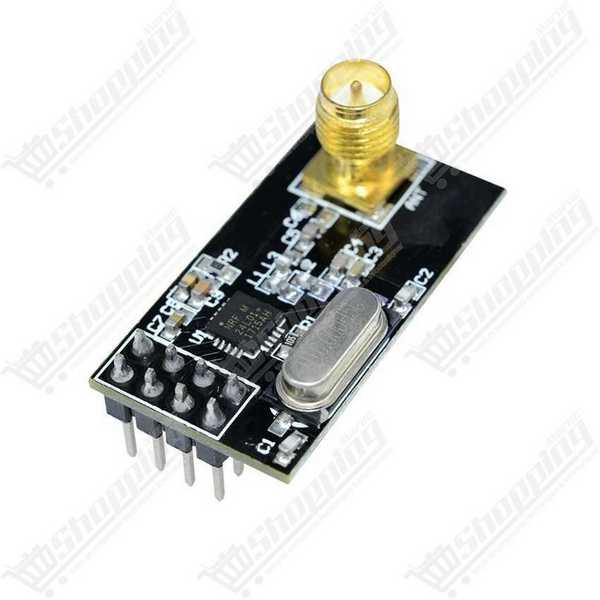

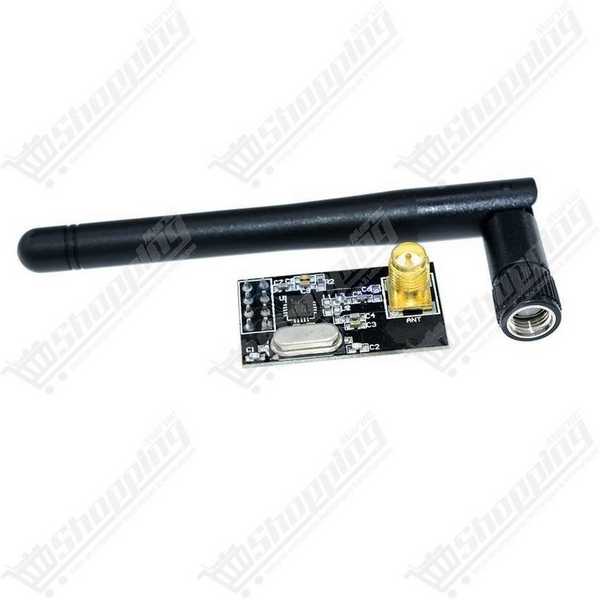

Module sans fil NRF24L01+PA+LNA 2.4GHz avec antenne, portée 1100m
Module émetteur-récepteur 2.4GHz longue portée avec antenne SMA pour communications Arduino stables jusqu'à 1100 mètres.
- Puce Nordic nRF24L01+ avec PA/LNA
- Portée max : 1100m (1.1km) en champ libre
- Fréquence : 2.4GHz (Bande ISM)
- Interface SPI haute vitesse
- Tension : 1.9V à 3.6V (Logique 5V tolérante)
Franchissez les limites de la portée sans fil avec le module NRF24L01+ PA/LNA
Vos projets IoT se sentent-ils à l'étroit ? Oubliez les connexions instables et les portées ridicules des modules standards. Le NRF24L01+ avec PA (Amplificateur de Puissance) et LNA (Amplificateur à Faible Bruit) est la solution ultime pour les ingénieurs et makers exigeants. En intégrant une amplification matérielle dédiée, ce module transforme la communication radio 2,4 GHz : il permet de transmettre des données critiques jusqu'à une distance impressionnante de 1100 mètres. Que vous pilotiez un drone ou surveilliez des capteurs au fond du jardin, ce module garantit que votre signal arrive fort et clair, là où les autres échouent.
Pourquoi le NRF24L01+ PA/LNA surpasse les émetteurs standards ?
- Portée Étendue Phénoménale : Grâce à l'étage d'amplification PA+LNA, passez d'une portée de quelques mètres à environ 1,1 km en champ libre, idéal pour la télémétrie longue distance.
- Puissance de Transmission Boostée : Atteignez une puissance d'émission maximale de +20 dBm, assurant une liaison robuste même dans des environnements électromagnétiques chargés.
- Sensibilité de Réception Accrue : Le LNA (Low Noise Amplifier) permet de capter des signaux aussi faibles que -104 dBm à 250 kbps, garantissant une écoute parfaite.
- Protocole ShockBurst™ Intelligent : Délestez votre microcontrôleur grâce à la gestion matérielle des paquets, des accusés de réception (ACK) et des retransmissions automatiques.
- Antenne SMA Dédiée : Contrairement aux antennes PCB tracées sur le circuit, l'antenne externe omnidirectionnelle de 2dBi optimise le rayonnement du signal.
Applications concrètes pour vos projets IoT et Télémétrie
- Domotique Grande Échelle : Contrôlez des portails, des éclairages ou des systèmes d'arrosage situés loin de votre hub central, en traversant plus facilement les murs épais.
- Drones et Aéromodélisme : Concevez des radiocommandes personnalisées avec une latence minimale et une portée sécurisante pour vos engins volants.
- Agriculture Intelligente : Récupérez les données de capteurs d'humidité ou de température dispersés sur plusieurs hectares sans recourir à des solutions GSM coûteuses.
- Réseaux Mesh Locaux : Créez un maillage de capteurs communicants grâce à la fonctionnalité Multiceiver capable d'écouter 6 canaux simultanément.
Fiche Technique Détaillée : NRF24L01+ PA/LNA
| Caractéristique | Spécification |
|---|---|
| Puce Principale | Nordic nRF24L01+ |
| Fréquence | 2,4 GHz à 2,525 GHz (Bande ISM) |
| Portée Max (Théorique) | Jusqu'à 1100 mètres (à 250 kbps) |
| Tension d'Alimentation | 1,9V à 3,6V (3,3V recommandé) |
| Tension Logique (IO) | Tolérant au 5V |
| Courant Émission (TX) | ~115 mA (Pointe) |
| Courant Réception (RX) | ~45 mA |
| Gain Antenne | 2dBi (Connecteur SMA) |
| Interface | SPI (High Speed jusqu'à 10 Mbps) |
| Dimensions | 41 mm x 15,5 mm |
Commander votre NRF24L01+ Longue Portée au Maroc
Ne laissez pas la distance limiter votre créativité. Commandez dès maintenant votre module NRF24L01+ PA/LNA et bénéficiez d'une livraison rapide partout au Maroc. Nous proposons ce composant essentiel à un prix compétitif, testé et prêt à être intégré dans vos projets Arduino ou Raspberry Pi. Stock disponible immédiatement pour une expédition sans délai.
FAQ : Résoudre les problèmes courants du NRF24L01+ PA/LNA
Pourquoi la communication est-elle instable malgré la puissance du module ?
C'est le problème n°1. La version PA+LNA génère des pics de consommation (jusqu'à 115mA) que le régulateur 3.3V d'un Arduino standard peine à fournir. La solution impérative : Soudez un condensateur électrolytique (de 10µF à 100µF) directement sur les broches VCC et GND du module pour lisser l'alimentation.
Puis-je brancher le module directement sur du 5V ?
Attention ! L'alimentation (VCC) doit être strictement comprise entre 1,9V et 3,6V. Une connexion au 5V grillera instantanément la puce. Cependant, les broches de données (MOSI, MISO, SCK, CE, CSN) sont tolérantes au 5V, ce qui facilite le câblage avec un Arduino Uno.
Pourquoi ça ne marche pas quand mes modules sont côte à côte ?
Paradoxalement, trop de puissance nuit à courte distance. À moins d'un mètre, le signal amplifié sature le récepteur (effet Larsen radio). Pour les tests sur bureau, forcez la puissance au minimum dans votre code : radio.setPALevel(RF24_PA_MIN).
Je n'atteins pas les 1100 mètres annoncés, pourquoi ?
La portée de 1100m est mesurée en "ligne de vue directe" (LOS) sans obstacles ni interférences. En ville ou en intérieur, les murs et les réseaux Wi-Fi (qui utilisent aussi le 2.4GHz) réduisent cette portée. Pour maximiser la distance, réduisez le débit de données à 250 kbps et assurez-vous que les antennes sont orientées verticalement.
Quelle bibliothèque Arduino utiliser ?
Nous recommandons fortement la bibliothèque RF24 par TMRh20. Elle est optimisée, stable et gère parfaitement les spécificités des modules amplifiés PA+LNA, contrairement aux anciennes versions obsolètes.
