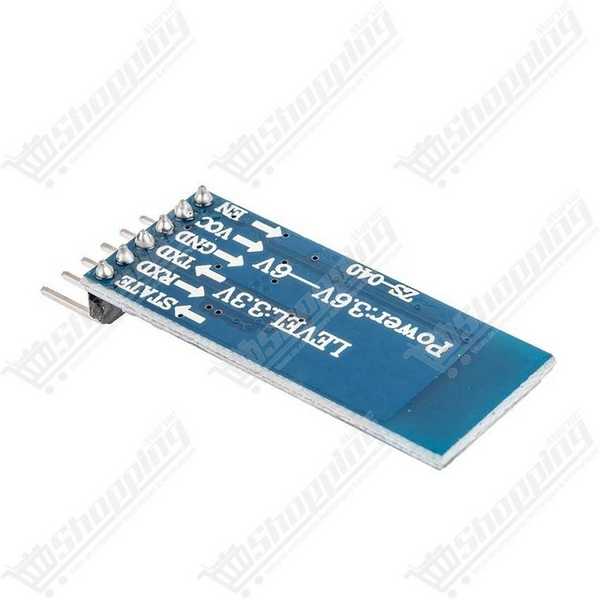

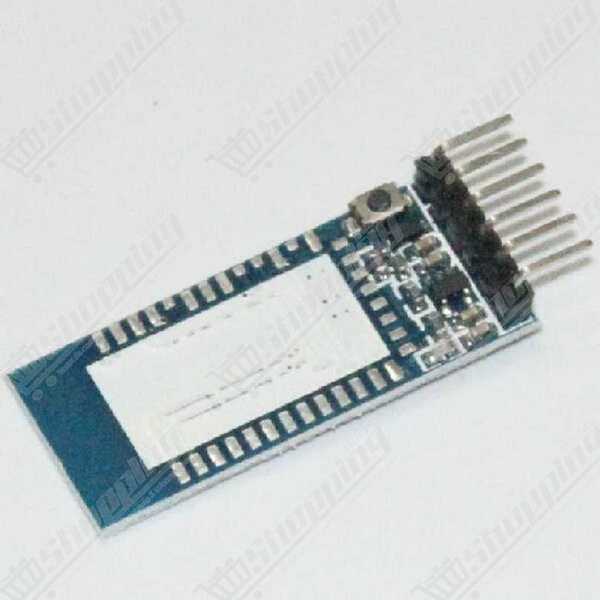

Support pour module Bluetooth HC-05 HC-06 HC-07
Adaptateur indispensable pour connecter facilement les modules Bluetooth HC-05 et HC-06 à vos cartes Arduino sans soudure complexe.
- Compatibilité : HC-05, HC-06, HC-07, HC-09
- Tension d'entrée : 3,6 V à 6 V DC
- Interface : UART TTL (3,3 V)
- Régulateur 3,3 V et bouton intégré
- Dimensions : 42 mm x 15,5 mm
Simplifiez l'intégration de vos projets sans fil avec la Carte de Support Bluetooth
Fatigué de souder des broches microscopiques ou de risquer de griller vos modules par une mauvaise manipulation ? Cette Carte d'interface (Base Board) est la solution incontournable pour tout passionné d'électronique au Maroc souhaitant exploiter la puissance des modules Bluetooth HC-05, HC-06 ou HC-07. Conçue pour transformer un module SMD délicat en un composant robuste et "Plug-and-Play", cette carte adapte les niveaux de tension et offre un pas standard compatible avec vos plaques d'essai (breadboards). C'est l'accessoire indispensable pour passer de l'idée au prototype fonctionnel en un temps record sur vos montages Arduino ou Raspberry Pi.
Performance et Architecture de la Base Board pour HC-05/06
- Gestion d'alimentation sécurisée : Grâce à son régulateur LDO 3,3 V intégré, cette carte accepte une tension d'entrée large de 3,6 V à 6 V DC, protégeant ainsi le cœur de votre module Bluetooth qui fonctionne nativement en 3,3 V.
- Interface de communication standardisée : Elle expose les broches essentielles via une interface UART TTL (RX/TX), facilitant le dialogue série avec n'importe quel microcontrôleur.
- Fonctionnalités avancées accessibles : Comprend un bouton poussoir (sur les modèles compatibles HC-05) pour activer le Mode AT et configurer votre module (Baud rate, Nom, Master/Slave) sans câblage complexe.
- Indicateurs visuels intuitifs : La carte gère la LED d'état (broche STATE) pour vous informer en temps réel : clignotement rapide pour l'appairage ou clignotement lent pour le mode commande.
- Format Breadboard-Friendly : Avec un pas de broches standard de 2,54 mm et des dimensions compactes de 42 mm x 15,5 mm, elle s'insère parfaitement dans vos projets compacts.
Pourquoi utiliser cet adaptateur pour vos modules Bluetooth ?
- Prototypage rapide : Oubliez la soudure de fils volants sur les contacts crénelés (castellated pins). Enfichez simplement la carte sur votre breadboard et connectez vos câbles Dupont.
- Configuration simplifiée du HC-05 : Le bouton intégré permet de passer la broche KEY/EN à l'état haut lors du démarrage, forçant le module à entrer en mode de programmation AT instantanément.
- Protection contre les erreurs : La diode de protection (selon variante) et le régulateur de tension minimisent les risques de surtension accidentelle provenant d'une alimentation 5V standard d'Arduino.
- Polyvalence extrême : Que vous construisiez une voiture robot commandée par smartphone ou un système de domotique, ce support est universel pour toute la famille des modules HC (HC-05, HC-06, HC-07, HC-09).
Fiche Technique Détaillée : Adaptateur Bluetooth HC-Series
| Caractéristique | Spécification |
|---|---|
| Compatibilité Modules | HC-05, HC-06, HC-07, HC-09 |
| Tension d'entrée (VCC) | 3,6 V à 6 V DC (Max 7V) |
| Tension Logique | 3,3 V TTL (Compatible entrées 5V) |
| Consommation | ~30-40 mA (Appairage) / ~8 mA (Com) |
| Interface Physique | Connecteur 6 broches (Pas 2,54 mm) |
| Brochage | VCC, GND, TXD, RXD, STATE, EN/KEY |
| Dimensions | 42 mm x 15,5 mm |
Commander votre Carte de Support Bluetooth au Maroc
Ne laissez pas la connectique ralentir votre innovation. Procurez-vous dès maintenant votre Carte de support pour HC-05/HC-06 au meilleur prix au Maroc. Nous garantissons une livraison rapide partout dans le royaume et un stock disponible immédiatement pour vos projets urgents. Commandez aujourd'hui et donnez une voix sans fil à vos créations dès demain !
FAQ : Tout savoir sur l'utilisation du Backplane HC-05/06
Quelle est la différence majeure entre l'usage pour HC-05 et HC-06 ?
Bien que le support physique soit identique, l'usage diffère. Le HC-05 (Maître/Esclave) utilise le bouton poussoir et la broche "EN/KEY" pour entrer en mode de configuration AT. Le HC-06 (Esclave uniquement) ne nécessite généralement pas ce bouton pour son fonctionnement standard, mais profite tout de même de la régulation de tension du support.
Puis-je brancher le RX/TX directement sur mon Arduino 5V ?
Attention à la nuance : vous pouvez alimenter la carte (VCC) en 5V grâce au régulateur intégré. Cependant, la broche RX du module Bluetooth travaille en logique 3,3V. Il est fortement recommandé d'utiliser un pont diviseur de tension (deux résistances) pour abaisser le signal TX de l'Arduino (5V) vers le RX du module (3,3V) afin d'éviter d'endommager la puce à long terme.
Pourquoi mon module ne répond-il pas aux commandes AT ?
Pour le HC-05, une procédure spécifique est requise : maintenez le petit bouton poussoir de la carte enfoncé pendant que vous mettez le circuit sous tension. La LED doit clignoter lentement (toutes les 2 secondes). Assurez-vous aussi que votre terminal série est réglé sur 38400 bauds et que l'option "Both NL & CR" est active.
Comment résoudre les problèmes de caractères illisibles ?
Si vous voyez des symboles étranges dans votre moniteur série, c'est un conflit de vitesse (Baud Rate). Par défaut, les modules HC-05/06 communiquent à 9600 bauds. Si votre code Arduino initialise `Serial.begin(115200)`, la communication échouera. Alignez toujours la vitesse de votre code sur celle du module.
Pourquoi mon iPhone ne détecte pas ce module ?
C'est une limitation technologique. Les modules HC-05 et HC-06 utilisent le standard Bluetooth 2.0 / 3.0 (Classic), qui n'est pas supporté nativement par iOS pour le transfert de données série générique. Pour une compatibilité avec iPhone/iPad, orientez-vous vers un module Bluetooth Low Energy (BLE) comme le HM-10 ou l'AT-09, également disponibles sur notre boutique.
