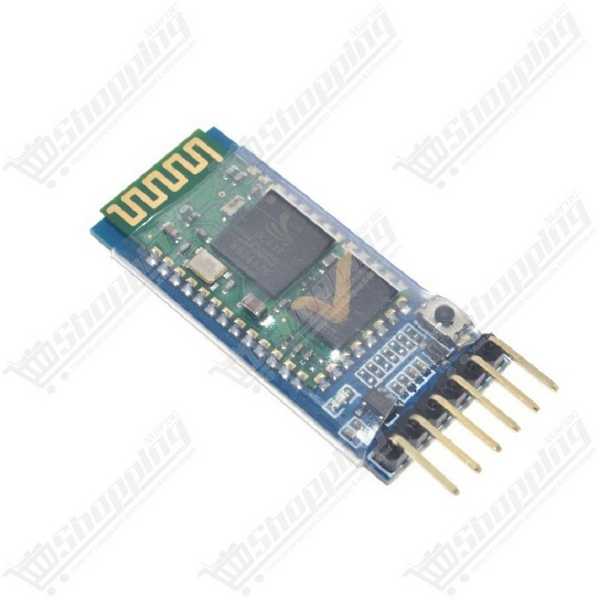

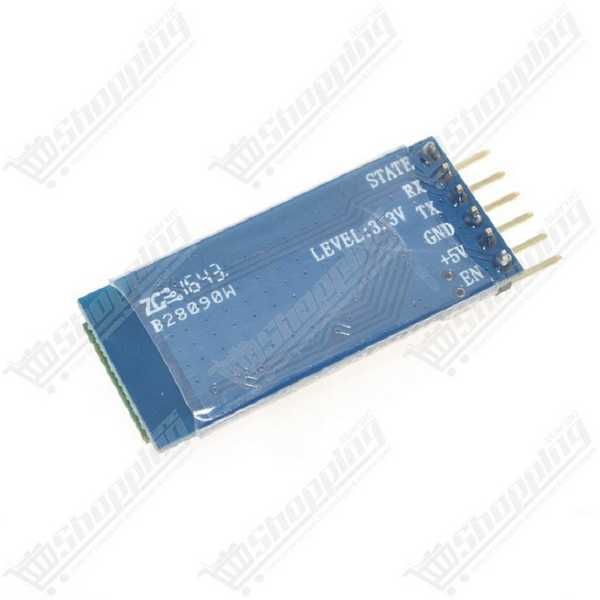

Module Bluetooth HC-05 Maître-Esclave 6 Broches avec Interface Série et Protection Anti-inverse
Transformez vos projets filaires en systèmes sans fil performants avec ce module Bluetooth polyvalent.
- Modes configurables : Maître et Esclave
- Tension d'entrée large : 3.6V à 6V DC
- Interface série standard : UART TTL (3.3V)
- Protection intégrée : Diode anti-inversion
- Portée de transmission : 10 mètres
Contrôle Sans Fil Total : La Polyvalence du Module Bluetooth HC-05
Vous en avez assez des enchevêtrements de câbles qui limitent la mobilité de vos robots ? Passez à la vitesse supérieure avec le Module Bluetooth HC-05. Contrairement à son petit frère le HC-06, ce composant est le couteau suisse de la communication sans fil pour vos projets électroniques. Capable de basculer intelligemment entre le mode Maître et le mode Esclave, il ne se contente pas de recevoir des ordres : il peut en donner ! Que vous souhaitiez piloter un drone via smartphone ou faire discuter deux cartes Arduino entre elles, le HC-05 offre une liaison série robuste, sécurisée et incroyablement simple à mettre en œuvre. C'est la solution de choix pour transformer n'importe quel projet statique en un système connecté et dynamique.
Atouts Techniques et Architecture du Module HC-05
- Polyvalence Maître/Esclave : Une flexibilité totale pour initier la connexion ou attendre d'être appairé, idéal pour les réseaux maillés simples.
- Alimentation Flexible : Intègre un régulateur de tension acceptant une plage de 3,6V à 6V DC, parfait pour une utilisation directe avec diverses batteries.
- Protection Intelligente : Équipé d'une diode anti-inversion, ce module pardonne les erreurs de câblage qui seraient fatales à d'autres composants.
- Portée Optimisée : Assure une transmission stable jusqu'à 10 mètres en espace libre grâce à sa puissance d'émission Classe 2.
- Configuration AT Complète : Personnalisez tout (Nom, PIN, Baud Rate) via l'interface série et la broche EN/KEY dédiée.
- Indicateurs Visuels : Une LED embarquée fournit un retour instantané sur l'état de la connexion (appairage, mode commande ou connecté).
Pourquoi intégrer le HC-05 dans vos Projets Électroniques ?
- Robotique Mobile : Télécommandez vos châssis motorisés directement depuis une application Android personnalisée.
- Domotique DIY : Créez un système d'éclairage ou de verrouillage contrôlable sans tirer un seul câble supplémentaire.
- Collecte de Données (Datalogging) : Envoyez les relevés de vos capteurs (température, humidité) en temps réel vers un ordinateur ou une tablette.
- Communication Inter-Systèmes : Remplacez une liaison série filaire classique par un pont transparent sans fil entre deux microcontrôleurs.
Fiche Technique Détaillée : Module Bluetooth HC-05
| Caractéristique | Spécification |
|---|---|
| Puce Principale | CSR BlueCore 04-External |
| Protocole | Bluetooth 2.0 + EDR |
| Fréquence | 2,4 GHz (Bande ISM) |
| Tension d'Entrée (VCC) | 3,6V à 6V |
| Niveau Logique (RX/TX) | 3,3V TTL (Pont diviseur recommandé pour 5V) |
| Consommation | 30-40 mA (Appairage) / 8-10 mA (Connecté) |
| Vitesse par défaut | 9600 bps (Data) / 38400 bps (Mode AT) |
| Interface | UART (6 broches : EN, VCC, GND, TXD, RXD, STATE) |
| Température de fonctionnement | -20°C à +75°C |
Commander le Module Bluetooth HC-05 au Maroc
Ne laissez pas vos projets à l'arrêt. Commandez dès maintenant votre Module Bluetooth HC-05 et profitez d'une livraison rapide partout au Maroc. Nous garantissons un prix compétitif pour ce composant indispensable aux makers et ingénieurs. Stock disponible immédiatement pour une expédition prioritaire.
Questions Fréquentes (FAQ) sur le HC-05
Comment entrer en mode configuration (commandes AT) avec le module HC-05 ?
Pour activer le mode AT, maintenez le petit bouton poussoir du module enfoncé tout en connectant l'alimentation (VCC). La LED clignotera lentement (toutes les 2 secondes). Notez qu'en mode AT, la vitesse de communication est de 38400 bauds par défaut.
Le module est-il compatible directement avec un Arduino 5V ?
Attention : Si la broche VCC accepte jusqu'à 6V, les broches de données (RX/TX) fonctionnent en logique 3,3V. Pour protéger la broche RX du HC-05, il est impératif d'utiliser un pont diviseur de tension (résistances de 1kΩ et 2kΩ) pour abaisser le signal 5V provenant de l'Arduino.
Comment passer le HC-05 du mode Esclave au mode Maître ?
Une fois en mode AT, envoyez la commande AT+ROLE=1 pour activer le mode Maître. Pour revenir en mode Esclave, utilisez AT+ROLE=0. Vous pouvez ensuite lier le module à une adresse spécifique via la commande AT+BIND.
Pourquoi des caractères illisibles s'affichent-ils sur mon moniteur série ?
C'est un problème classique de synchronisation de vitesse (Baud Rate). Vérifiez que votre code (ex: Serial.begin(9600)) correspond à la configuration du module. Rappel : Mode communication = souvent 9600 bauds, Mode AT = 38400 bauds.
À quoi sert la broche "STATE" du module HC-05 ?
La broche STATE est très utile pour le débogage ou l'automatisation : elle passe au niveau HAUT lorsque le module est connecté en Bluetooth, et reste au niveau BAS s'il est déconnecté.
