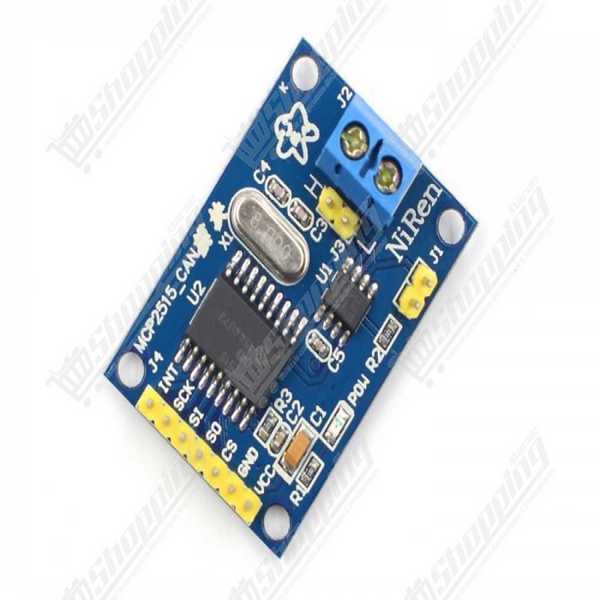

Module CAN Bus MCP2515 TJA1050 Interface SPI
Connectez vos microcontrôleurs au bus CAN automobile et industriel via SPI avec ce module performant.
- Contrôleur MCP2515 et transceiver TJA1050
- Protocole CAN V2.0B (1 Mb/s max)
- Interface SPI haute vitesse (10 MHz)
- Oscillateur quartz 8 MHz intégré
- Alimentation 5V DC standard
Maîtrisez la Communication Industrielle avec le Module CAN Bus MCP2515
Vous cherchez à faire dialoguer vos microcontrôleurs sur de longues distances sans craindre le bruit électronique ? Oubliez les limitations de l'I2C ou de l'UART sur les câbles longs. Le Module CAN Bus MCP2515 est la solution incontournable pour intégrer le protocole automobile et industriel par excellence à vos projets Arduino, Raspberry Pi ou ESP32. Grâce à son duo de puces performantes — le contrôleur MCP2515 et l'émetteur-récepteur TJA1050 — ce module assure une transmission de données fiable, robuste et rapide, transformant vos simples montages en systèmes connectés de niveau professionnel.
Performance et Fiabilité du Module Interface MCP2515
- Protocole Robuste : Support complet de la spécification CAN V2.0B, capable de gérer des trames standard de 11 bits et étendues de 29 bits pour une compatibilité universelle.
- Vitesse Élevée : Transmettez vos données sans latence avec un débit programmable allant jusqu'à 1 Mb/s, idéal pour la lecture de capteurs en temps réel.
- Communication SPI Rapide : S'interface aisément avec tout microcontrôleur via une liaison SPI pouvant atteindre 10 MHz, économisant ainsi vos broches GPIO.
- Stabilité Matérielle : Équipé d'un oscillateur à quartz de 8 MHz et d'une résistance de terminaison de 120 Ω (activable par jumper) pour garantir l'intégrité du signal sur le bus.
- Consommation Optimisée : Un mode veille ultra-économique consommant moins de 1 µA, parfait pour les systèmes embarqués fonctionnant sur batterie.
Applications Concrètes du Contrôleur CAN MCP2515
- Diagnostic Automobile (OBDII) : Créez votre propre scanner de voiture, lisez les codes défauts ou affichez la vitesse et le régime moteur sur un écran LCD personnalisé.
- Domotique Filaire : Déployez un réseau de capteurs et d'actionneurs dans votre maison qui résiste aux interférences électriques, contrairement au Wi-Fi.
- Robotique Modulaire : Connectez plusieurs "cerveaux" ou contrôleurs de moteurs sur un seul bus à deux fils, réduisant drastiquement le câblage de votre robot.
- Automation Industrielle : Surveillez des machines et des automates utilisant le standard CANopen ou des protocoles propriétaires basés sur CAN.
Fiche Technique Détaillée : Module MCP2515 TJA1050
| Caractéristique | Spécification |
|---|---|
| Contrôleur CAN | MCP2515 (Génération 2) |
| Transceiver | TJA1050 (Haute Vitesse) |
| Tension d'Alimentation | 5V DC (4.75V - 5.25V) |
| Interface | SPI (jusqu'à 10 MHz) |
| Courant de Fonctionnement | ~5 mA (Actif) / < 1 µA (Veille) |
| Oscillateur | Quartz 8 MHz |
| Température de Service | -40°C à +85°C (Grade Industriel) |
| Dimensions | 40 mm x 28 mm |
Commander le Module MCP2515 au Maroc
Ne laissez pas la complexité du câblage ralentir votre innovation. Procurez-vous dès maintenant le Module MCP2515 au meilleur prix au Maroc. Nous garantissons une livraison rapide partout dans le royaume et un stock disponible immédiatement pour vos projets urgents. C'est le composant indispensable pour passer au niveau supérieur en électronique embarquée.
FAQ : Résolution de Problèmes et Intégration du Bus CAN
Comment interfacer ce module 5V avec un ESP32 ou Raspberry Pi en 3.3V ?
Le transceiver TJA1050 exige impérativement du 5V pour fonctionner, mais les lignes SPI du MCP2515 peuvent tolérer du 3.3V dans certaines conditions. Pour une sécurité totale (surtout avec un Raspberry Pi), il est fortement recommandé d'utiliser un convertisseur de niveau logique (Logic Level Converter) sur les lignes SPI ou de modifier l'alimentation du circuit intégré MCP2515 séparément du TJA1050.
Pourquoi mon code affiche-t-il "MCP2515 Init Failed" ?
C'est l'erreur la plus courante. Vérifiez trois points : 1) Votre câblage SPI (MISO et MOSI ne doivent pas être croisés comme en UART, mais MISO sur MISO et MOSI sur MOSI). 2) La broche CS (Chip Select) définie dans votre code correspond bien à votre branchement. 3) Assurez-vous que la masse (GND) est commune entre le module et votre microcontrôleur.
Pourquoi ai-je des erreurs de lecture alors que le câblage est bon ?
Le coupable est souvent la fréquence du quartz. Ce module est équipé d'un quartz de 8 MHz. Or, de nombreuses bibliothèques (comme celle de SeeedStudio) sont configurées par défaut pour 16 MHz. Vous devez impérativement spécifier la fréquence lors de l'initialisation, par exemple : CAN.begin(CAN_500KBPS, MCP_8MHZ);.
À quoi sert le cavalier (Jumper J1) sur la carte ?
Ce cavalier active la résistance de terminaison de 120 Ohms. Le standard CAN exige une résistance à chaque extrémité physique du bus pour éviter les réflexions de signal. Si votre module est au bout de la chaîne, laissez le cavalier. S'il est au milieu du bus, retirez-le.
