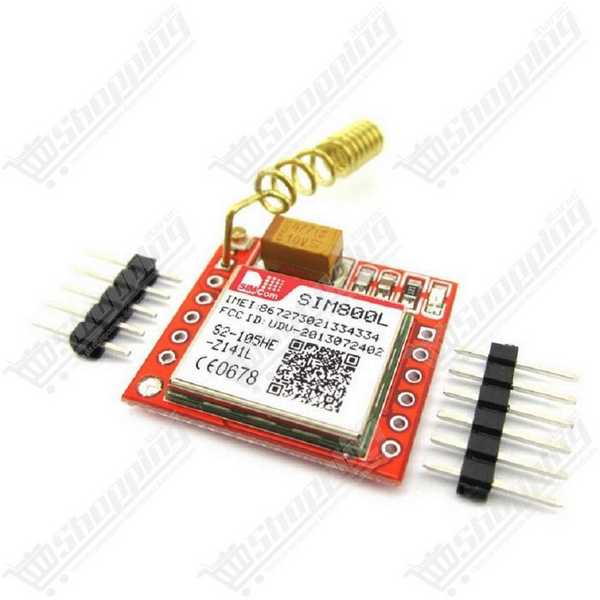

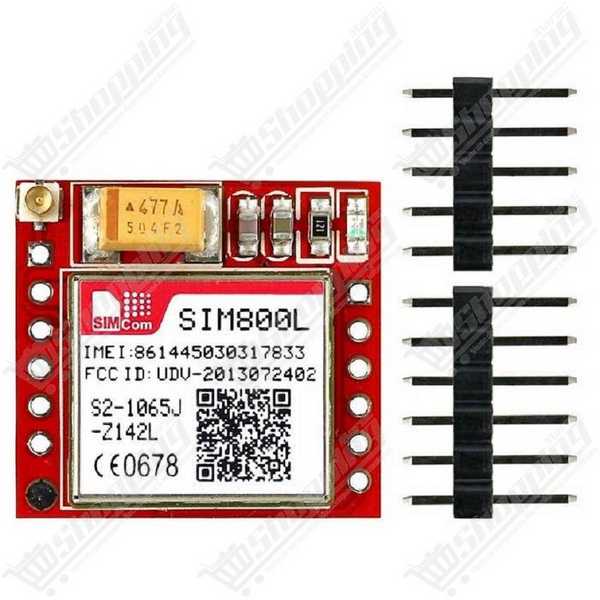

Module GSM GPRS SIM800L Quadri-Bande avec 2 Antennes
Solution complète de communication GSM GPRS pour Arduino avec double antenne pour une réception optimale.
- Réseau : Quadri-bande 850/900/1800/1900 MHz
- Alimentation : 3.7V - 4.2V (Pic 2A requis)
- Fonctions : SMS, Appels, Données GPRS, Radio FM
- Format : Ultra-compact 25x23mm avec slot Micro SIM

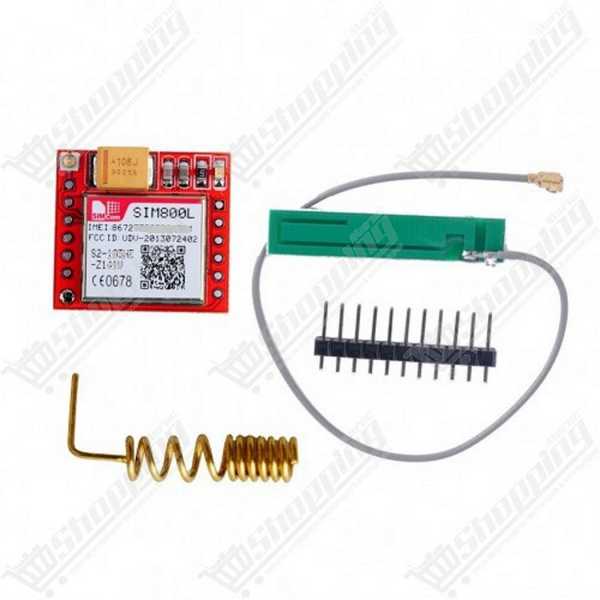

- Inclus : Antenne hélicoïdale et antenne déportée IPX
Connectivité IoT et Communication Sans Fil avec le Module SIM800L
Votre microcontrôleur se sent-il isolé ? Il est temps de briser les barrières de la communication locale. Le Module SIM800L GSM GPRS est la solution de choix pour les ingénieurs et makers au Maroc souhaitant propulser leurs projets dans l'ère de l'IoT (Internet des Objets). Plus qu'un simple modem, ce composant miniature transforme votre Arduino ou ESP32 en un véritable téléphone portable programmable. Grâce à son kit complet incluant 2 antennes distinctes (ressort et déportée), vous bénéficiez d'une flexibilité d'installation inégalée et d'une accroche réseau optimisée, même dans les zones où le signal est capricieux. C'est l'outil indispensable pour piloter, surveiller et transmettre des données à distance via le réseau cellulaire 2G.
Performance et Atouts du Module GSM GPRS SIM800L
- Compatibilité Universelle : Fonctionne sur les fréquences Quadri-bande (850/900/1800/1900 MHz), assurant une couverture réseau mondiale et une compatibilité avec les opérateurs marocains supportant la 2G.
- Double Solution d'Antenne : Livré avec une antenne hélicoïdale compacte pour les espaces réduits et une antenne PCB déportée avec connecteur IPX pour maximiser le gain et la portée du signal.
- Protocole GPRS Rapide : Supporte la classe 12 avec une vitesse de transfert allant jusqu'à 85.6 kbps, idéal pour l'envoi de paquets de données légers via TCP/IP, HTTP ou FTP.
- Gestion de l'Alimentation : Conçu pour fonctionner entre 3.7V et 4.2V, il est parfaitement adapté aux batteries Li-Po, bien qu'il nécessite une alimentation capable de supporter des pics de courant ("Burst") de 2.0 A.
- Format Ultra-Compact : Avec ses dimensions réduites de 25 mm x 23 mm, ce module s'intègre discrètement dans les boîtiers les plus exigus.
- Interface Complète : Communication via UART (Série TTL) et commandes AT standards, avec support intégré pour l'audio (micro/haut-parleur) et même la radio FM.
Applications Concrètes pour le SIM800L dans vos Projets
- Domotique par SMS : Créez un système capable d'allumer le chauffage, l'irrigation ou l'éclairage par un simple SMS envoyé depuis votre mobile.
- Systèmes d'Alarme Autonomes : Concevez une centrale de sécurité qui vous appelle ou vous notifie instantanément en cas d'intrusion ou de détection de mouvement.
- Télémesure et Datalogging : Envoyez les relevés de vos capteurs (température, humidité, niveau d'eau) vers un serveur distant via GPRS pour une surveillance en temps réel.
- Traceurs GPS DIY : Couplez ce module avec un GPS pour transmettre des coordonnées de géolocalisation par SMS ou internet.
- Interphonie GSM : Utilisez les entrées/sorties audio pour réaliser un interphone de portail accessible via le réseau téléphonique.
Fiche Technique Détaillée : Kit SIM800L avec Antennes
| Caractéristique | Spécification |
|---|---|
| Modèle | SIM800L (SIMCOM) |
| Tension d'alimentation | 3.7V à 4.2V (Attention : >4.4V endommage le module) |
| Pic de consommation | Jusqu'à 2A (lors de l'enregistrement réseau) |
| Consommation en veille | Moins de 2.0 mA |
| Interface Logique | TTL 2.8V (Pont diviseur requis pour MCU 5V) |

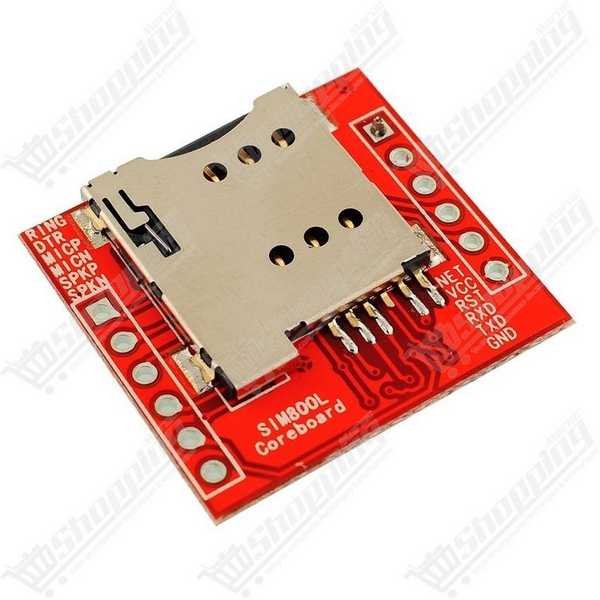

| Type de Carte SIM | Micro SIM (Insertion contacts vers le PCB) |
| Connectivité Antenne | Pin NET (à souder) + Connecteur IPX U.FL |
| Température de fonctionnement | -40°C à +85°C |
| Dimensions | 25 x 23 mm |
Commander le Module SIM800L au Maroc
Ne laissez pas la distance limiter vos ambitions techniques. Commandez dès maintenant votre Module SIM800L GSM GPRS avec double antenne et profitez d'une solution de communication robuste au meilleur prix au Maroc. Nous garantissons une disponibilité immédiate en stock et une livraison rapide partout dans le royaume pour que vos projets IoT prennent vie sans attendre.
FAQ : Questions Fréquentes sur le SIM800L
Pourquoi mon module SIM800L redémarre-t-il en boucle (Bootloop) ?
C'est le problème le plus courant. Le SIM800L est extrêmement gourmand en courant lors des pics de transmission. Il nécessite une tension stable (idéalement 4V) et peut tirer jusqu'à 2A. L'alimentation 5V ou 3.3V d'un Arduino est insuffisante. Utilisez impérativement un convertisseur DC-DC (type LM2596) et ajoutez un condensateur de 1000µF pour stabiliser l'alimentation.
Comment brancher le SIM800L sur un Arduino Uno (5V) sans le griller ?
La logique du module est en 2.8V. Si vous envoyez du 5V directement sur la broche RX du SIM800L, vous risquez de l'endommager. Vous devez utiliser un pont diviseur de tension (résistances 1kΩ/2.2kΩ) ou un convertisseur de niveau logique (Logic Level Shifter) entre le TX de l'Arduino et le RX du module.
Quelle antenne choisir : le ressort ou le câble IPX ?
Le kit inclut les deux pour une raison. L'antenne ressort est très compacte mais offre un gain limité. Si votre module est enfermé dans un boîtier ou situé dans une zone à faible couverture, utilisez l'antenne déportée avec connecteur IPX. Elle offre une réception nettement supérieure et permet d'éloigner l'antenne des interférences électroniques du circuit.
Que signifient les clignotements de la LED rouge ?
La LED est votre meilleur outil de diagnostic :
- Rapide (toutes les 0.8s) : Recherche de réseau (ou pas de carte SIM détectée).
- Lent (toutes les 3s) : Connecté et enregistré sur le réseau (Prêt à l'emploi).
- Très rapide (toutes les 0.3s) : Transmission de données GPRS en cours.
Pourquoi le module indique-t-il "SIM not inserted" ?
Assurez-vous d'abord que le code PIN de la carte SIM est désactivé (faites-le via un smartphone). Ensuite, vérifiez le sens d'insertion : pour le SIM800L, la carte Micro SIM doit souvent être insérée avec les contacts dorés face au circuit imprimé (vers le bas) et l'encoche vers l'extérieur, selon le support.
