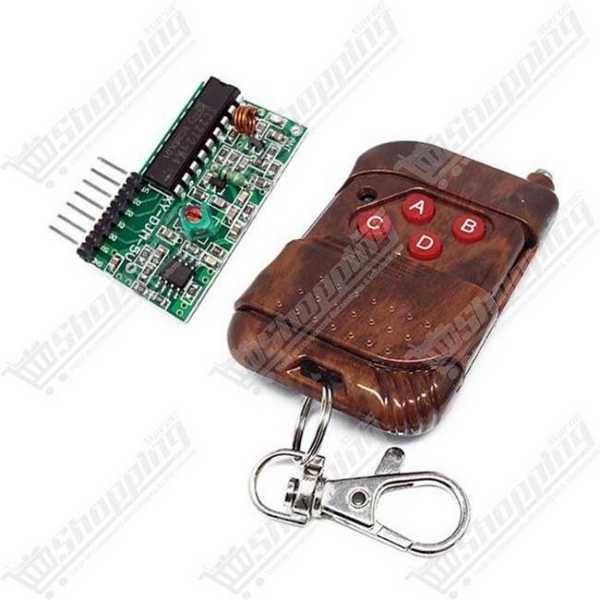

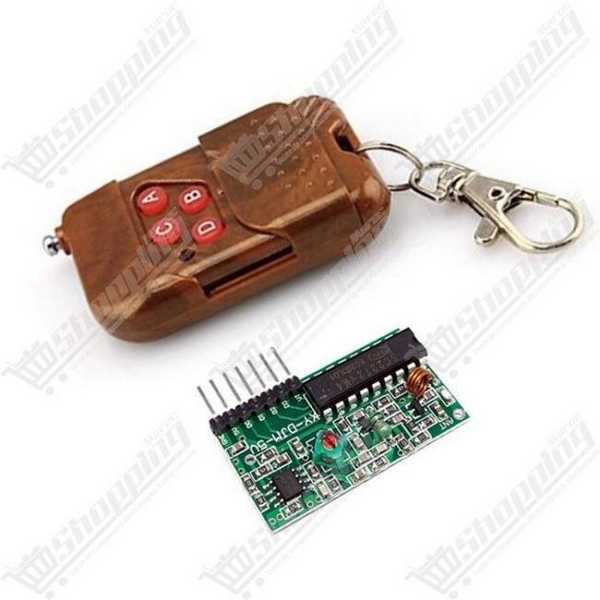

Kit télécommande et récepteur sans fil RF 433MHz 4 canaux 2262/2272
Module émetteur-récepteur RF 433MHz complet pour le contrôle sans fil fiable de vos projets électroniques et domotiques.
- Jeu de puces : PT2262 (Émetteur) et PT2272-M4 (Récepteur)
- Fréquence de fonctionnement : 433.92 MHz stable
- Portée de transmission : 20 à 100 mètres en champ libre
- Sorties : 4 canaux numériques TTL indépendants
- Alimentation : Récepteur 5V DC, Télécommande 12V
- Compatibilité : Idéal pour Arduino, Raspberry Pi et relais
Maîtrisez le Sans-Fil avec le Kit RF 433 MHz 4 Canaux
Vous cherchez à couper le cordon et à piloter vos projets à distance ? Ne cherchez plus. Ce kit de télécommande RF basé sur le légendaire duo de puces PT2262 et PT2272 est la solution de prédilection pour tout maker ou ingénieur souhaitant intégrer une communication sans fil fiable et peu coûteuse. Que vous soyez en train de concevoir un système de domotique maison ou une interface robotique, ce module vous offre une liaison robuste sur la bande 433.92 MHz sans la complexité du WiFi ou du Bluetooth. Il suffit de brancher, et vous transformez instantanément une commande manuelle en une action à distance fluide.
Performance Technique du Duo PT2262 et PT2272
- Architecture Éprouvée : Repose sur l'encodeur PT2262 (télécommande) et le décodeur PT2272-M4 (récepteur), garantissant une compatibilité universelle avec les bibliothèques Arduino comme rc-switch.
- Portée Étendue : Capable d'atteindre une distance de transmission de 20 à 100 mètres en champ libre (optimisable via antenne), idéal pour contrôler des portails ou des éclairages extérieurs.
- Logique 4 Canaux : Dispose de 4 sorties numériques (D0-D3) indépendantes correspondant aux boutons A, B, C, D, délivrant un signal TTL 5V propre, prêt à être lu par un microcontrôleur.
- Modulation ASK Stable : Utilise la modulation par déplacement d'amplitude (Amplitude Shift Keying), offrant une excellente immunité au bruit pour une consommation énergétique minimale de 4.5 mA au repos.
- Sécurité Hardware : Système d'adressage fixe sur 8 bits configurable par ponts de soudure, permettant d'éviter les interférences avec les télécommandes voisines.
Applications Concrètes du Module RF 433 MHz pour vos Projets
- Domotique DIY : Créez votre propre système d'ouverture de porte de garage ou de gâche électrique sécurisée.
- Gestion d'Éclairage : Activez des lampes ou des rubans LED à distance sans tirer de nouveaux câbles dans les murs.
- Interface Microcontrôleur : Ajoutez une télécommande physique à vos projets Arduino, Raspberry Pi ou ESP32 pour déclencher des scénarios complexes.
- Systèmes d'Alarme : Utilisez le signal VT (Valid Transmission) pour déclencher une sirène ou une notification dès qu'un capteur sans fil est activé.
- Robotique : Contrôlez les mouvements de base d'un châssis robotique sans la latence d'une connexion réseau.
Fiche Technique Détaillée : Kit Télécommande RF 4 Canaux
| Caractéristique | Spécification |
|---|---|
| Fréquence Radio | 433.92 MHz |
| Circuit Encodeur (Émetteur) | PT2262 |
| Circuit Décodeur (Récepteur) | PT2272-M4 (Mode Momentané par défaut) |
| Alimentation Récepteur | 5V DC (Stable) |
| Alimentation Télécommande | 12V DC (Pile type 23A/27A) |
| Sensibilité Réception | -105 dBm |
| Sorties | 4 Canaux TTL (Niveau Haut/Bas) + Broche VT |
| Dimensions Récepteur | 41 x 22 x 7 mm |
Commander votre Kit RF 433 MHz 4 Canaux au Maroc
Optez pour la fiabilité et la simplicité d'intégration. En commandant ce Kit RF 433 MHz PT2262/2272 chez nous, vous bénéficiez d'un composant testé et prêt à l'emploi pour vos prototypes électroniques. Nous assurons une livraison rapide partout au Maroc et un prix compétitif pour permettre à tous les passionnés de concrétiser leurs idées. Stock disponible immédiatement.
Questions Fréquentes sur le Kit Radiofréquence PT2262/2272
Q1: Pourquoi ma télécommande ne déclenche-t-elle pas le récepteur alors que les deux sont alimentés ?
Le problème vient souvent d'une incompatibilité d'adressage. Les puces PT2262 (émetteur) et PT2272 (récepteur) possèdent des broches d'adresse (1 à 8) qui doivent être configurées de manière strictement identique (soudées au niveau haut, bas ou laissées flottantes) sur les deux modules pour que la communication s'établisse.
Q2: Quelles sont les tensions d'alimentation correctes pour ce kit ?
Le module récepteur doit impérativement être alimenté en 5V DC stable. La télécommande (émetteur) fonctionne nativement avec une pile 12V (type 27A). Notez que pour les émetteurs nus, une tension plus élevée (jusqu'à 12V) augmente significativement la puissance de transmission.
Q3: Quelle est la différence entre les modes M4, L4 et T4 du récepteur ?
Ces suffixes définissent le comportement logique des sorties :
M4 (Momentary) : La sortie est active (HIGH) uniquement tant que vous maintenez le bouton appuyé (c'est le mode par défaut de ce kit).
L4 (Latched) : Verrouille la sortie active et éteint les autres (type sélecteur).
T4 (Toggle) : Fonctionne comme un télérupteur (un appui allume, un autre appui éteint).
Q4: Comment améliorer la portée du signal si elle est trop faible ?
L'ajout d'une antenne est crucial. Il faut souder un fil de cuivre rigide sur les pastilles marquées "ANT" du récepteur et de l'émetteur. Pour la fréquence de 433MHz, la longueur idéale du fil est d'environ 17,2 cm (quart d'onde).
Q5: Quelles bibliothèques Arduino utiliser pour ce kit ?
La bibliothèque la plus populaire est 'rc-switch', qui décode parfaitement les trames du PT2262. Pour des projets avancés nécessitant une gestion fine des données, la bibliothèque 'RadioHead' est également une référence robuste.
Q6: À quoi sert la broche "VT" sur le module récepteur ?
La broche VT (Valid Transmission) passe à l'état haut (5V) dès que le récepteur capte un signal valide avec la bonne adresse. C'est idéal pour déclencher une interruption logicielle sur un Arduino ou allumer une LED témoin de réception sans utiliser les canaux de données.
