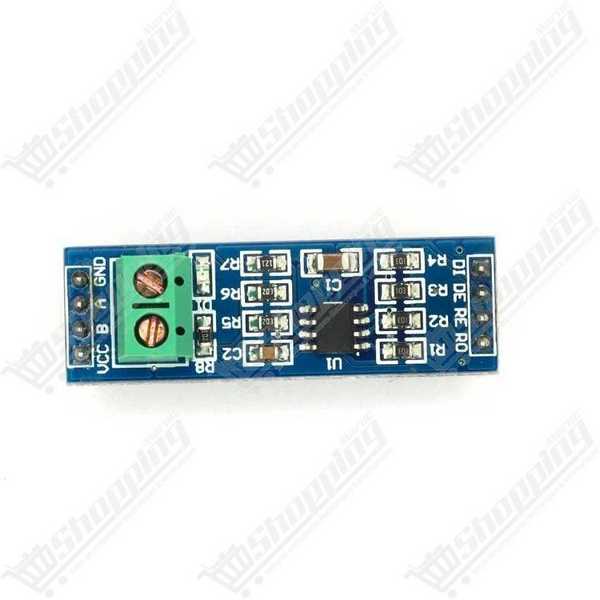

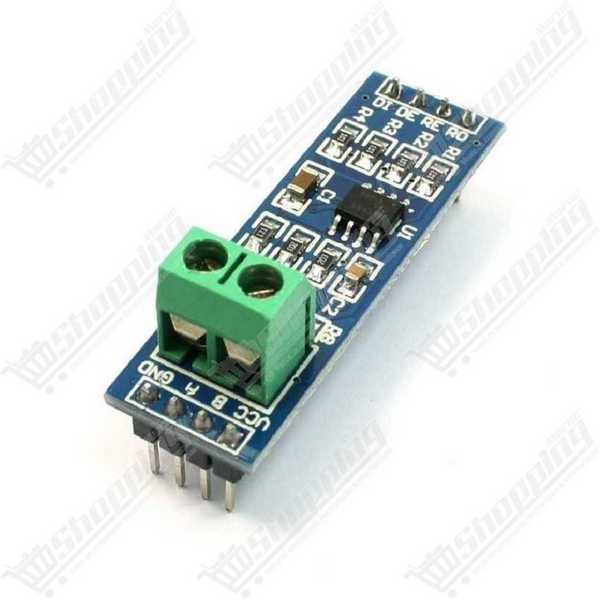

Module convertisseur TTL vers RS485 MAX485

Fiabilité Industrielle et Longue Portée avec le Module Convertisseur TTL vers RS485

Les signaux TTL standards de vos microcontrôleurs (Arduino, ESP, etc.) ne sont pas conçus pour voyager loin. Dès quelques mètres, le bruit électromagnétique corrompt les données. Le Module MAX485 est la solution technique idéale pour convertir ces signaux fragiles en une communication RS485 différentielle ultra-robuste. Ce module permet de déployer des réseaux filaires fiables capables d'atteindre 1200 mètres de distance, même dans des environnements industriels perturbés.

Performance et Atouts Techniques du Module MAX485

• Portée Étendue : Assurez une transmission de données stable sur des distances allant jusqu'à 1.2 km, idéal pour le câblage complet de bâtiments ou d'usines.
• Signalisation Différentielle : Grâce au chipset MAX485, le module utilise la différence de tension entre les fils A et B, immunisant vos communications contre les interférences (EMI).
• Réseau Multi-nœuds : Constituez un véritable bus de communication en chaînant jusqu'à 32 dispositifs (capteurs, automates) sur la même paire de fils.
• Haute Vitesse : Supporte un débit de données allant jusqu'à 2,5 Mbps, garantissant une réactivité parfaite pour la domotique et le contrôle industriel.
• Prêt à l'Emploi : Fonctionne sous 5V DC et intègre une résistance de terminaison de 120 Ohms ainsi qu'un bornier à vis robuste pour un raccordement sécurisé.
• Économe en Énergie : Consommation optimisée avec un courant de veille inférieur à 300 µA.

Applications Concrètes du Bus RS485

• Domotique Filaire : Pilotage centralisé de l'éclairage, des volets et des systèmes CVC dans de grandes habitations.
• Surveillance Industrielle : Raccordement d'automates programmables et de capteurs distants vers une unité centrale.
• Contrôle d'Accès : Liaison fiable pour lecteurs de badges et caméras PTZ sur de longues distances.
• Réseaux de Capteurs IoT : Collecte de données environnementales sur de vastes terrains agricoles via un bus série robuste.

Fiche Technique Détaillée : Convertisseur MAX485

Commander le Module MAX485 au Maroc

Ne laissez plus la distance limiter vos projets électroniques. Commandez votre Module Convertisseur TTL vers RS485 dès aujourd'hui et bénéficiez d'une solution de communication professionnelle. Nous assurons une livraison rapide partout au Maroc avec un stock disponible immédiatement pour répondre à vos besoins urgents de prototypage ou de production.

Questions Fréquentes sur l'Intégration du RS485 (FAQ)

Q1: Comment contrôler le sens de la communication (Émission/Réception) ?
R: Le MAX485 est semi-duplex. Il faut relier les broches RE (Receiver Enable) et DE (Driver Enable) ensemble à une broche numérique de votre microcontrôleur. Mettez cette broche à l'état HAUT pour émettre, et à l'état BAS pour recevoir.

Q2: Ce module fonctionne-t-il avec un ESP32 ou Raspberry Pi (3.3V) ?
R: Ce module est conçu pour le 5V. Pour une utilisation avec des logiques 3.3V (ESP32, STM32, RPi), il est fortement recommandé d'utiliser un convertisseur de niveau logique (Logic Level Shifter) pour protéger votre microcontrôleur et assurer une commutation fiable.

Q3: À quoi sert la résistance de 120 Ohms intégrée ?
R: C'est une résistance de terminaison essentielle pour éviter les réflexions de signal qui corrompent les données sur de longues distances. Elle est placée entre les lignes A et B. Elle est déjà intégrée sur ce module (souvent marquée R7), ce qui simplifie le câblage.

Q4: Comment câbler le bus RS485 ?
R: Utilisez une paire torsadée pour relier les bornes A entre elles et les bornes B entre elles sur tous les modules du réseau. Il est aussi impératif de relier les masses (GND) de tous les modules pour avoir une référence commune.
