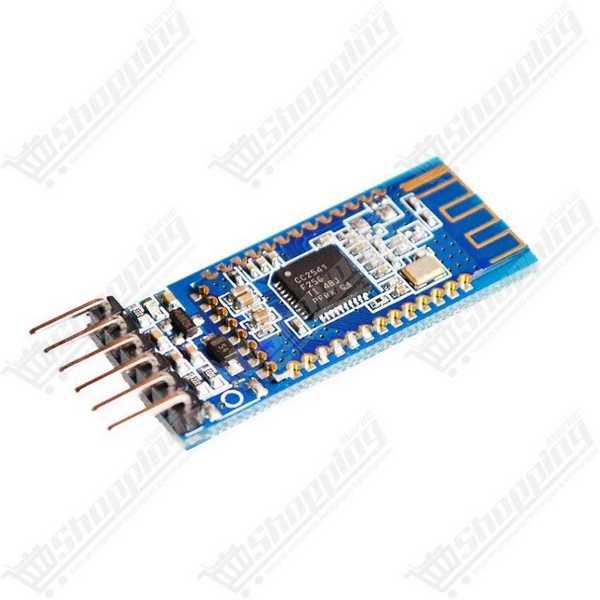

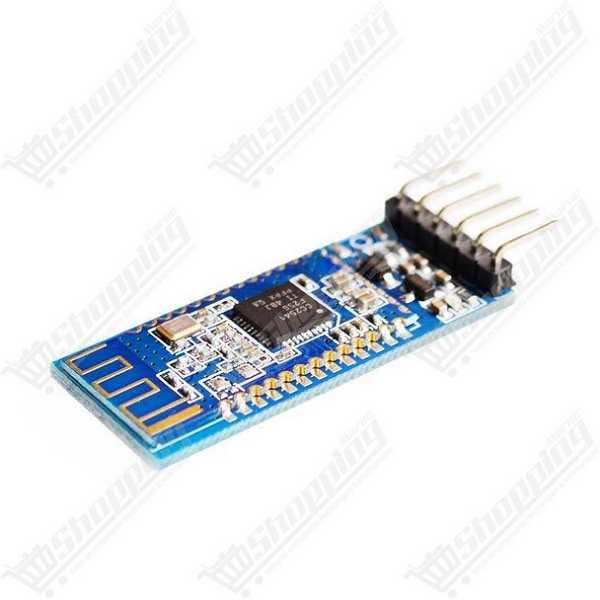

Module Bluetooth 4.0 BLE AT-09 CC2541 compatible Android et iOS
Module émetteur-récepteur Bluetooth 4.0 BLE AT-09 CC2541 pour communication série sans fil basse consommation.
- Chipset TI CC2541 haute performance
- Compatible Android et iOS (iPhone)
- Ultra-basse consommation (BLE)
- Portée étendue jusqu'à 60m
- Interface UART TTL facile
Connexion Sans Fil Basse Consommation avec le Module AT-09 BLE
Le Module Bluetooth 4.0 AT-09 est la solution idéale pour intégrer la technologie Bluetooth Low Energy (BLE) à vos projets électroniques. Basé sur le chipset performant Texas Instruments CC2541, ce module agit comme une passerelle série transparente, permettant de connecter vos microcontrôleurs (Arduino, STM32, Raspberry Pi) à des smartphones et tablettes modernes. Contrairement aux modules classiques, le AT-09 est parfaitement compatible avec l'écosystème iOS (iPhone/iPad) et Android, le tout avec une efficacité énergétique remarquable.
Points Forts et Caractéristiques Techniques
- Technologie BLE 4.0 : Profitez d'une communication stable avec une consommation d'énergie minimale (90 µA à 400 µA en veille), idéale pour les projets sur batterie.
- Large Compatibilité : Fonctionne nativement avec iOS 7.0+ et Android 4.3+ via le protocole GATT, sans appairage PIN complexe.

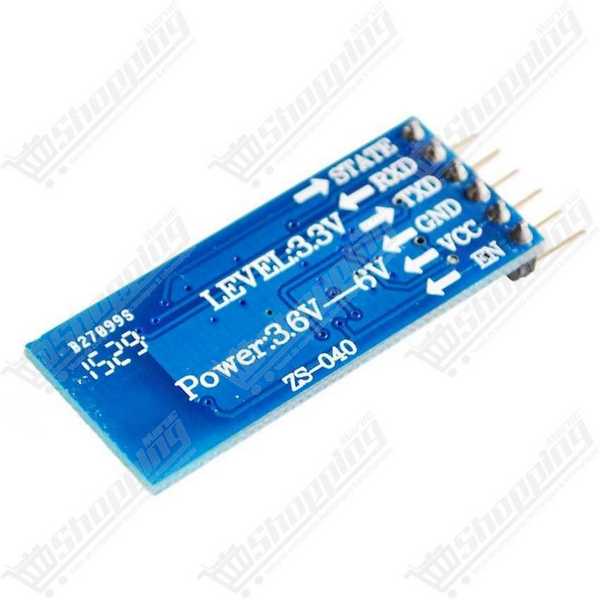

- Interface Série UART : Configuration simple via commandes AT. Le module accepte une alimentation de 3,6 V à 6 V.
- Logique 3,3 V : Les broches RX/TX fonctionnent en 3,3 V. Note : Un pont diviseur de tension est nécessaire pour connecter la broche RX à un Arduino 5V.
- Performance RF : Portée allant jusqu'à 60 mètres en champ libre grâce à l'antenne PCB intégrée et une sensibilité de -84 dBm.
Applications en Domotique et Robotique
Ce module est le composant de choix pour :
- Pilotage de Robots : Contrôlez moteurs et actionneurs depuis une application mobile personnalisée.
- Capteurs IoT : Transmettez des données de température, d'humidité ou de mouvement sans fil.
- Santé Connectée : Intégration dans des dispositifs médicaux portables grâce à sa faible consommation.
- Remplacement Série : Une alternative moderne et économique aux câbles RS232 et aux modules HM-10 originaux.
Spécifications Techniques Détaillées
| Caractéristique | Détail |
|---|---|
| Chipset | TI CC2541 (Architecture 8051) |
| Standard Bluetooth | Ver 4.0 BLE (Bluetooth Low Energy) |
| Tension d'entrée (VCC) | 3,6 V à 6 V DC |
| Niveau Logique | 3,3 V (TTL) |
| Fréquence | 2,4 GHz (Bande ISM) |
| Consommation (Active) | 8,5 mA à 15 mA |
| Dimensions | 37 mm x 16 mm |
Conseils d'Utilisation et FAQ
Comment connecter le module ?
Le BLE ne s'appaire pas via le menu Bluetooth classique du téléphone. Vous devez utiliser une application dédiée comme nRF Connect, LightBlue ou une application terminal BLE pour établir la connexion.
Précautions de câblage
Bien que la broche VCC supporte jusqu'à 6V, la broche RX du module ne tolère que 3,3V. Si vous utilisez un microcontrôleur 5V (comme un Arduino Uno), insérez impérativement un pont diviseur (résistances) sur la ligne RX pour éviter d'endommager le module.
