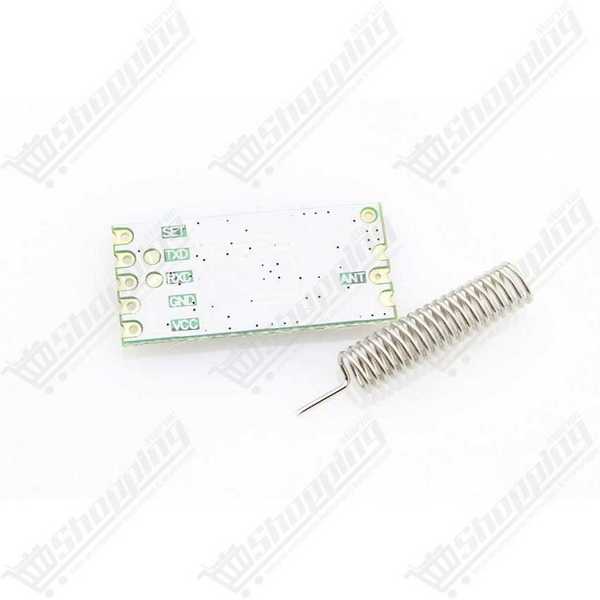

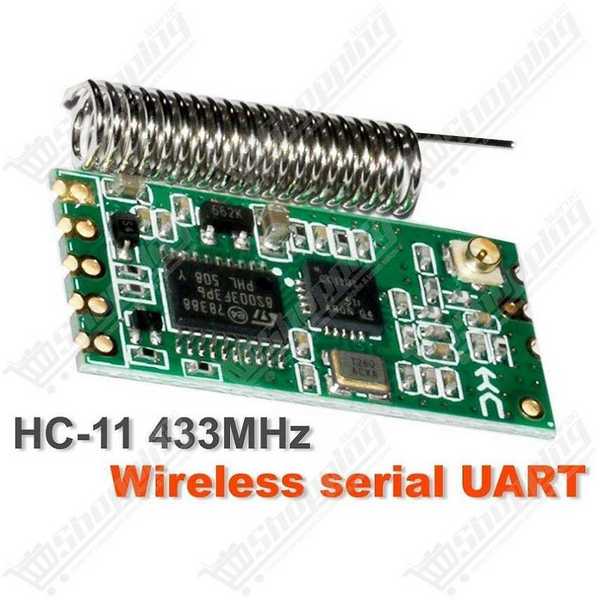

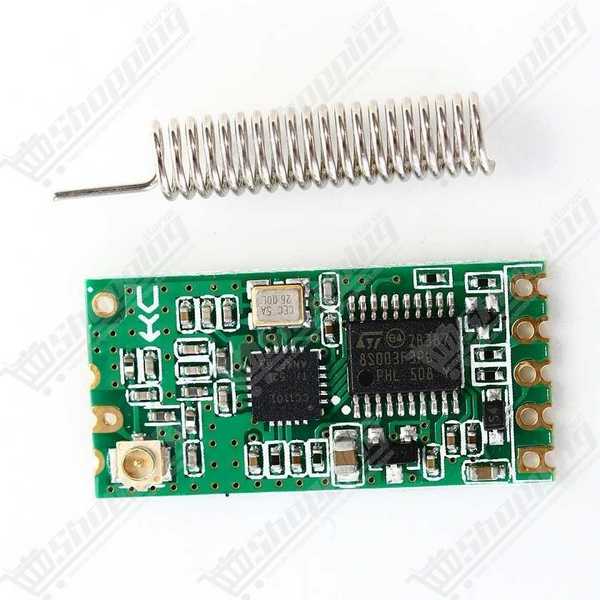

Module émetteur-récepteur sans fil HC-11 433MHz UART série CC1101 3-5V

Libérez vos microcontrôleurs avec le Module sans fil HC-11 (CC1101)

Vous cherchez à supprimer les câbles encombrants de votre prochain projet Arduino ou STM32 ? Le Module sans fil HC-11 est la solution idéale pour instaurer une communication fiable et transparente sans la complexité du WiFi ou du Bluetooth. Basé sur la puce haute performance Texas Instruments CC1101, ce module transforme une simple liaison série filaire en une connexion radio robuste. Que vous souhaitiez piloter un robot à distance ou récolter des données de capteurs inaccessibles, le HC-11 gère le protocole radio en arrière-plan, vous laissant simplement envoyer et recevoir des données via l'interface UART TTL standard.

Atouts Techniques et Performance du Transceiver HC-11

• Cœur puissant : Intègre la puce RF CC1101 reconnue pour sa stabilité et sa gestion efficace de l'énergie.
• Flexibilité de tension : Fonctionne sur une plage large de 3,0 V à 5,0 V DC, facilitant l'intégration directe avec diverses cartes de développement.
• Portée optimisée : Capable d'atteindre une distance de transmission de 100 m à 200 m en champ libre, idéale pour la domotique et la robotique.
• Consommation maîtrisée : Modes d'énergie ajustables, avec un courant de veille ultra-faible de 80 µA en mode FU2 pour les projets sur batterie.
• Fréquence ajustable : Opère sur la bande 433,4 MHz à 473,0 MHz avec jusqu'à 127 canaux programmables pour éviter les interférences.
• Interface simple : Communication via protocole série (TX/RX) avec des vitesses de transmission de 1,2 kbps à 115,2 kbps.

Pourquoi intégrer le HC-11 dans vos projets IoT et Arduino ?

• Remplacement de câble série : Créez un pont sans fil instantané entre deux microcontrôleurs (ex: Arduino vers Arduino) sans écrire une seule ligne de code complexe.
• Domotique DIY : Idéal pour transmettre les relevés de température ou d'humidité d'une pièce à l'autre sans percer de murs.
• Robotique modulaire : Contrôlez vos châssis robots et recevez la télémétrie en temps réel avec une latence minimale en utilisant le mode FU3.
• Réseaux de capteurs : Grâce à son système d'adressage, configurez un réseau "un vers plusieurs" pour centraliser les données de multiples capteurs.

Fiche Technique Détaillée : Module HC-11

Commander le Module HC-11 au Maroc

Ne laissez pas les limitations filaires brider votre créativité. Commandez dès maintenant votre Module sans fil HC-11 et profitez d'une livraison rapide partout au Maroc. Nous garantissons un produit de qualité à un prix compétitif, disponible immédiatement en stock pour accélérer le développement de vos prototypes électroniques.

FAQ : Questions Fréquentes sur le Module de Transmission HC-11

Q1: Le module HC-11 est-il compatible avec le module HC-12 ?

Non, ils ne sont pas compatibles. Le HC-11 utilise la puce CC1101 tandis que le HC-12 repose sur la puce SI4463. Leurs protocoles de modulation sont différents, rendant la communication impossible entre eux malgré l'utilisation de la fréquence 433MHz.

Q2: Comment entrer en mode de configuration (commandes AT) sur le HC-11 ?

Pour activer le mode AT, connectez la broche "SET" à la masse (GND). Le module acceptera alors les commandes série (par défaut à 9600 bauds). Une fois configuré, connectez "SET" au VCC pour reprendre la transmission normale.

Q3: Le module HC-11 est-il compatible avec les niveaux logiques 5V d'un Arduino ?

Le module supporte une alimentation de 5V, mais ses broches de données (TX/RX) sont en logique 3,3V. Pour protéger le module lors de l'utilisation avec un Arduino 5V, insérez un pont diviseur de tension ou un convertisseur de niveau sur la ligne RX du module.

Q4: Pourquoi la portée de transmission est-elle faible ?

Une portée réduite provient souvent d'une antenne mal fixée ou d'une alimentation bruitée. Assurez-vous de souder correctement l'antenne ressort fournie et d'éloigner le module des sources métalliques. L'ajout d'un condensateur de découplage sur l'alimentation peut stabiliser le signal.

Q5: Comment faire communiquer plusieurs modules HC-11 ensemble ?

Pour établir un réseau, tous les modules doivent partager le même canal de fréquence (via commande AT+Cxxx) et la même vitesse de transmission. Cela permet des communications "un vers plusieurs" ou "plusieurs vers plusieurs" sans configuration logicielle supplémentaire.

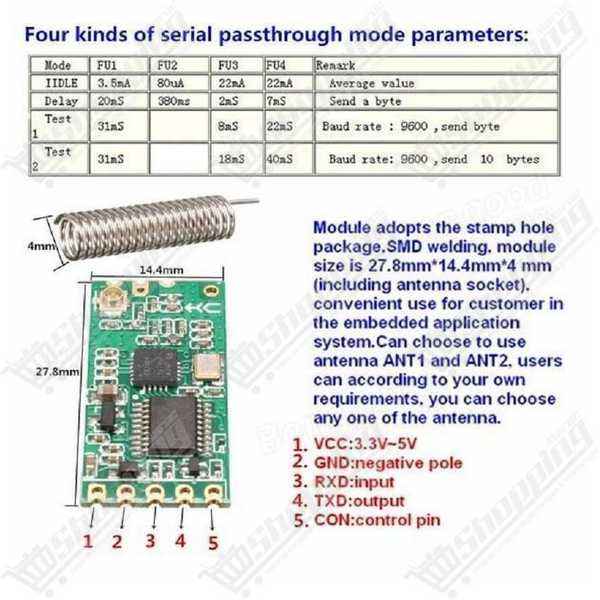

Q6: Quelle différence entre les modes FU1, FU2, FU3 et FU4 ?

Ces modes gèrent l'équilibre entre vitesse et énergie. FU3 est le mode standard (équilibré). FU1 et FU2 sont des modes basse consommation (portée réduite, latence plus haute). FU4 maximise la portée au détriment de la vitesse de données.
