Module de communication sans fil HC-12 SI4463 UART RF 433MHz 1000m 3.2V-5.5V
Module émetteur-récepteur radio HC-12 433MHz longue portée jusqu'à 1000m pour communication série Arduino fiable.
- Puce RF SI4463 et microcontrôleur STM8S
- Portée max 1000m (1km) en champ libre
- Bande de fréquence 433.4 MHz - 473.0 MHz
- Interface UART TTL compatible 3.3V et 5V
- 100 canaux de communication sélectionnables
- Modes basse consommation configurables
Franchissez les limites du Bluetooth avec le Module HC-12 Longue Portée
Vous en avez assez des câbles encombrants ou de la portée ridicule des modules Bluetooth classiques ? Passez à la vitesse supérieure. Le Module de communication sans fil HC-12 est la solution ultime pour les ingénieurs et makers exigeants qui ont besoin de fiabilité sur de longues distances. Grâce à sa puce RF SI4463 de Silicon Labs, ce module écrase la concurrence en offrant une transmission de données stable capable de traverser les murs et d'atteindre jusqu'à 1000 mètres en champ libre. Que vous pilotiez un drone ou releviez des données de capteurs au fond de votre jardin, le HC-12 transforme une simple liaison série UART TTL en un puissant pont radiofréquence, remplaçant instantanément vos connexions filaires.
Performance technique et architecture du HC-12 433MHz

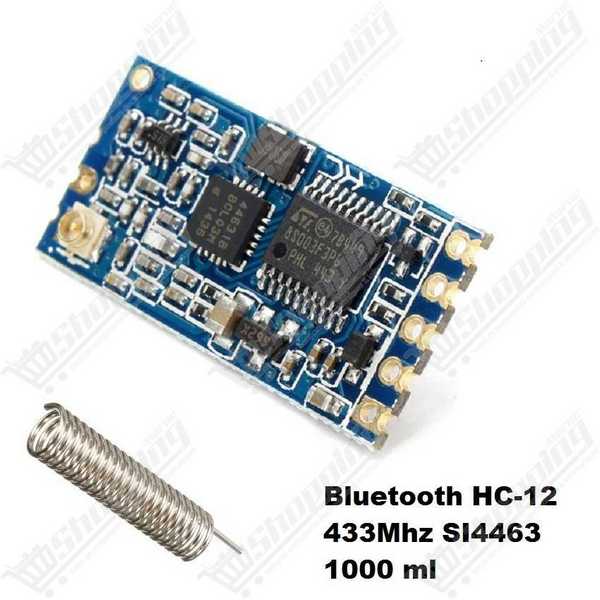

- Cœur puissant : Intègre le microcontrôleur STM8S003F3U6 couplé à la puce radio SI4463 pour une gestion intelligente du signal.
- Portée étendue : Capable d'atteindre une distance de communication de 1 km (1000m) en mode FU4, avec une puissance d'émission réglable jusqu'à 100 mW (20 dBm).
- Flexibilité spectrale : Offre une liberté totale avec 100 canaux sélectionnables dans la bande ISM (433,4 MHz à 473,0 MHz) pour éviter les interférences.
- Sensibilité extrême : Une réception ultra-sensible de -117 dBm garantit la récupération des paquets de données même dans des environnements bruités.
- Consommation maîtrisée : Modes d'économie d'énergie intelligents, allant de 16 mA en fonctionnement standard à seulement 80 µA en mode veille (FU2).
- Interface simple : Connexion transparente via UART TTL (3.3V / 5V), compatible avec Arduino, Raspberry Pi et ESP8266 sans protocoles complexes.
Applications concrètes : Que faire avec votre module HC-12 ?
- Télémétrie longue distance : Récupérez les données de vol de vos drones ou véhicules RC bien au-delà de la portée visuelle.
- Domotique et IoT : Créez un réseau de capteurs de température ou d'humidité à travers plusieurs étages ou murs en béton, là où le Wi-Fi échoue.
- Systèmes de sécurité : Déclenchez des alarmes ou des actionneurs de portail situés à des centaines de mètres de l'unité centrale.
- Remplacement de câbles RS232/TTL : Modernisez des équipements industriels existants en supprimant les liaisons physiques coûteuses et fragiles.
- Réseaux maillés simples : Utilisez les 100 canaux pour faire communiquer plusieurs paires d'appareils dans le même périmètre sans collision de données.
Fiche Technique Détaillée : Module Transceiver HC-12
| Caractéristique | Spécification |
|---|---|
| Puce RF | SI4463 (EZRadioPRO) |
| Microcontrôleur | STM8S003F3U6 |
| Fréquence de fonctionnement | 433.4 MHz - 473.0 MHz |
| Tension d'alimentation | 3.2 V à 5.5 V DC |
| Distance de transmission | Max 1000 m (Mode FU4, champ libre) |
| Puissance d'émission | Max 100 mW (20 dBm) |
| Interface | UART TTL (RX/TX) |

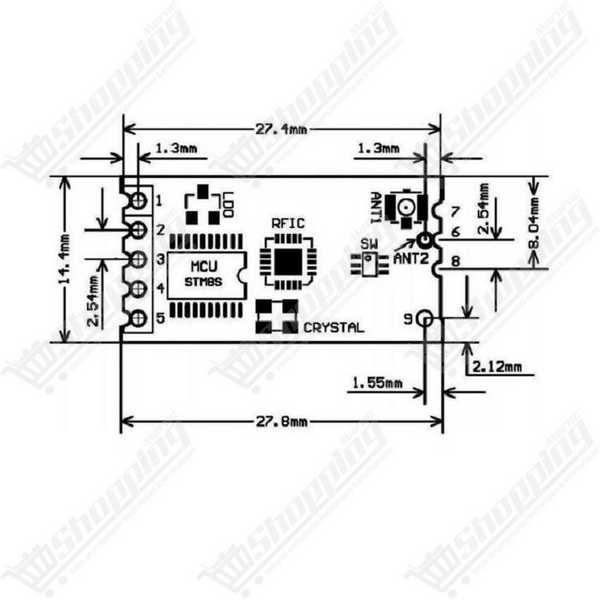

| Dimensions | 27.4 x 13.2 x 4 mm |

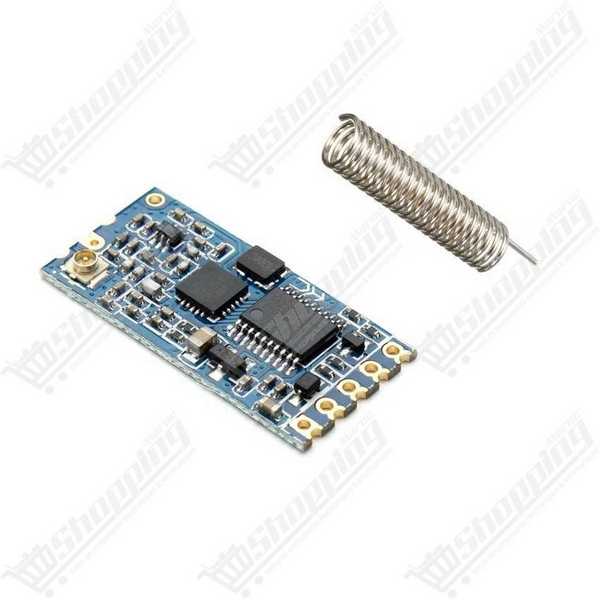

| Connecteur Antenne | Ressort (fourni) ou socket IPEX/SMA |
Commander le Module HC-12 au Maroc
Ne laissez pas la distance limiter votre créativité. Commandez dès aujourd'hui votre Module HC-12 et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un produit de qualité, testé et prêt à être intégré dans vos projets Arduino. Avec notre prix compétitif et notre stock disponible immédiatement, c'est le moment idéal pour upgrader vos systèmes de communication sans fil.
FAQ : Questions Fréquentes sur l'utilisation du HC-12
Pourquoi mon module HC-12 redémarre ou plante lors de l'émission ?
Le module peut tirer des pics de courant jusqu'à 100 mA lors de l'émission. Si votre alimentation n'est pas assez robuste, la tension chute. Il est impératif de souder un condensateur de découplage (entre 22µF et 1000µF) directement sur les pins VCC et GND du module pour stabiliser l'alimentation.
Comment accéder au mode de configuration (Commandes AT) ?
Pour configurer le module, reliez la broche "SET" à la masse (GND). Si vous faites cette connexion avant de mettre le module sous tension, il entrera en mode configuration avec un baud rate sûr de 9600 bps, quel que soit son réglage précédent.
Puis-je brancher le HC-12 directement sur un Arduino 5V ?
Le module supporte une alimentation de 5.5V sur VCC, mais les broches de données (RX/TX) fonctionnent idéalement en 3.3V. Pour protéger le module sur le long terme avec un microcontrôleur 5V, insérez une résistance de 1k ohm en série sur la ligne RX du HC-12.
Pourquoi je n'atteins pas les 1000 mètres promis ?
La portée maximale de 1 km nécessite des conditions idéales : utilisation du mode "FU4" (débit lent de 1200 bps), une antenne externe performante (pas le ressort de base) et un environnement en champ libre (sans obstacles).
Quelle est la différence entre les modes FU1, FU2, FU3 et FU4 ?
FU3 est le standard équilibré. FU1 et FU2 sont dédiés à la basse consommation (idéal sur batterie). FU4 sacrifie la vitesse (1200 bps) pour maximiser la sensibilité et la portée.
