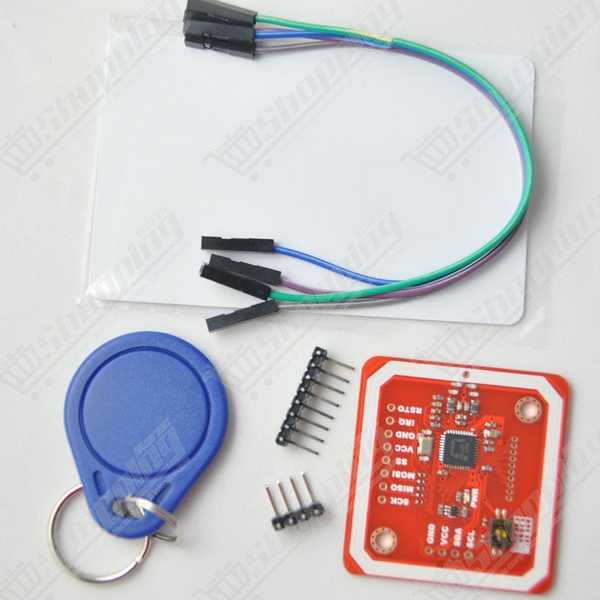

Module NFC RFID PN532 V3 compatible Android
Module NFC RFID PN532 V3 haute performance pour Arduino et Android avec antenne intégrée et interfaces multiples.
- Puce NXP PN532 13.56 MHz
- Interfaces I2C, SPI et HSU
- Compatible Arduino, ESP32 et Android
- Portée de détection 5 à 7 cm
- Modes : Lecture, P2P, Émulation
Libérez le potentiel du sans-contact avec le Module PN532 NFC RFID V3
Besoin de faire dialoguer votre microcontrôleur avec le monde réel ? Le Module PN532 NFC RFID V3 est bien plus qu'un simple lecteur de badges ; c'est la clé de voûte pour intégrer la technologie Near Field Communication (NFC) dans vos projets IoT. Basé sur la puce de référence NXP PN532, ce module est plébiscité par la communauté Maker pour sa fiabilité et sa polyvalence.
Contrairement aux lecteurs basiques, cette version V3 offre une flexibilité totale : elle permet non seulement de lire des badges RFID, mais aussi d'écrire des données, d'émuler une carte et même de communiquer directement avec un smartphone Android. Grâce à son antenne PCB redessinée pour une portée optimisée de 7 cm, c'est le choix intelligent pour créer des systèmes de contrôle d'accès robustes ou des bornes interactives.
Performance et Flexibilité technique du NXP PN532
- Chipset NXP PN532 : La puce la plus populaire du marché, garantissant une compatibilité totale avec les standards NFC et RFID 13,56 MHz.
- Triple Interface de Communication : Adaptez-vous à n'importe quel microcontrôleur grâce au sélecteur de mode intégré. Choisissez facilement entre I2C, SPI ou HSU (High Speed UART) via de simples commutateurs DIP.
- Compatibilité de Tension Étendue : Fonctionne parfaitement avec une alimentation de 3,3 V à 5 V, rendant ce module idéal pour les cartes Arduino (5V) comme pour les ESP32 ou Raspberry Pi (3,3V).
- Support Multi-Protocoles : Capable de gérer les cartes Mifare 1k/4k, Ultralight, DesFire, ainsi que les protocoles FeliCa et ISO/IEC 14443-4.
- Interaction Mobile Avancée : Supporte le mode P2P pour l'échange de données NDEF avec des téléphones Android (envoi d'URL, contacts, ou lancement d'applications).
Transformez vos projets avec l'intégration NFC / RFID
- Systèmes de Sécurité Domestique : Créez une serrure connectée qui s'ouvre avec votre badge professionnel ou votre smartphone, remplaçant les clés physiques traditionnelles.
- Paiement et Billettique : Simulez un terminal de paiement ou un système de validation de tickets de transport grâce aux fonctions de lecture/écriture rapides.
- Appairage Bluetooth/Wi-Fi Simplifié : Utilisez le "Touch-to-Connect" pour transmettre des identifiants Wi-Fi à un appareil IoT simplement en l'approchant du module.
- Gestion d'Inventaire Intelligente : Identifiez des objets instantanément grâce aux tags RFID adhésifs, sans ligne de vue directe nécessaire.
- Projets Éducatifs et Ludiques : Déclenchez des actions spécifiques (musique, lumières) sur votre Arduino lorsqu'une figurine ou une carte spécifique est détectée.
Fiche Technique Détaillée : PN532 NFC V3
| Caractéristique | Spécification |
|---|---|
| Puce Principale | NXP PN532 |
| Fréquence de Fonctionnement | 13,56 MHz |
| Tension d'Entrée (VCC) | 3,3 V à 5 V DC |
| Interfaces | I2C, SPI, HSU (High Speed UART) |
| Consommation Courant | Max 120 mA (en lecture/écriture) |
| Distance de Lecture | Env. 5 cm à 7 cm (selon le tag) |
| Modes Supportés | Lecteur/Écrivain, P2P, Émulation de Carte |
| Dimensions | 42,7 mm x 40,4 mm x 4 mm |
Commander le module PN532 NFC RFID V3 au Maroc
Ne laissez pas la connectivité limiter votre créativité. Commandez dès aujourd'hui votre module PN532 V3 et bénéficiez d'une livraison rapide partout au Maroc. Nos stocks sont locaux, garantissant une disponibilité immédiate et un prix ultra-compétitif pour vos prototypes comme pour vos productions en série.
FAQ : Maîtriser votre module PN532
Comment configurer les commutateurs (DIP switches) pour l'I2C, le SPI ou l'UART ?
La sélection de l'interface se fait matériellement sur la carte. En règle générale : pour l'I2C, positionnez SW1 sur ON et SW2 sur OFF. Pour le SPI, inversez (SW1 OFF, SW2 ON). Pour l'UART (HSU), mettez les deux sur OFF. Référez-vous toujours à la sérigraphie au dos de votre module pour confirmer.
Quelle tension utiliser pour alimenter le PN532 V3 ?
Le module est flexible et accepte 3,3V ou 5V en entrée (VCC). Attention toutefois aux niveaux logiques : l'I2C et l'UART sont souvent en 5V TTL. Si vous utilisez un microcontrôleur en 3,3V (comme un ESP32), vérifiez que votre module possède des "level shifters" ou utilisez des adaptateurs de niveau pour protéger vos broches.
Mon code fonctionne mais le module ne détecte aucun badge, que faire ?
C'est souvent lié à l'alimentation ou aux interférences. Utilisez des câbles courts (moins de 20cm) et une alimentation stable. Sur certains clones, souder un condensateur de 47µF à 100µF entre VCC et GND aide à stabiliser la puce lors des pics de consommation RF.
Est-il possible d'échanger des données avec un smartphone Android ?
Oui, absolument. En utilisant le mode P2P et les protocoles SNEP/NDEF, le PN532 peut dialoguer avec Android (v4.0+). Pour une compatibilité maximale, privilégiez les bibliothèques d'Elechouse ou de Seeed Studio plutôt que la version standard d'Adafruit qui peut être limitée sur ces fonctions.
Pourquoi l'UID de mon téléphone change-t-il à chaque scan ?
C'est une fonctionnalité de sécurité d'Android (Random UID) pour éviter le traçage. Pour identifier un téléphone de manière fiable, n'utilisez pas l'UID. Préférez l'échange de messages NDEF ou le mode émulation de carte avec une donnée fixe programmée.
Quelles précautions prendre avec un ESP32 en I2C ?
L'ESP32 peut subir des problèmes de "clock stretching" avec ce module. Il est crucial d'ajouter des résistances de pull-up (3.3k à 10k ohms) sur les lignes SDA et SCL si elles sont absentes. Assurez-vous également d'alimenter le module en 3.3V pour respecter la logique de l'ESP32.
