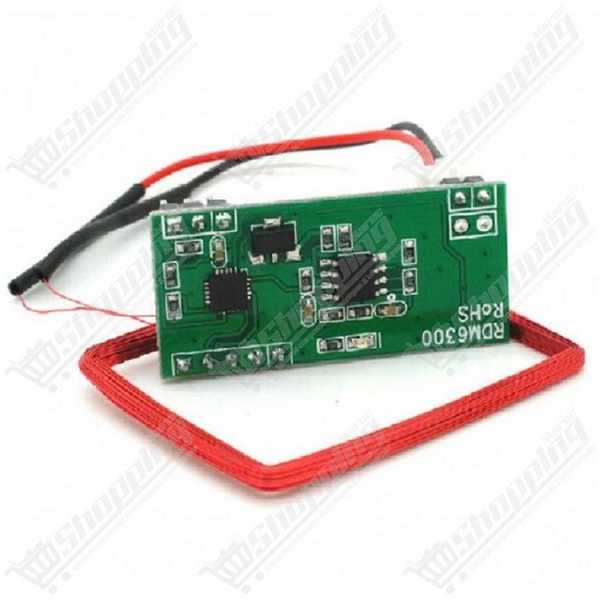

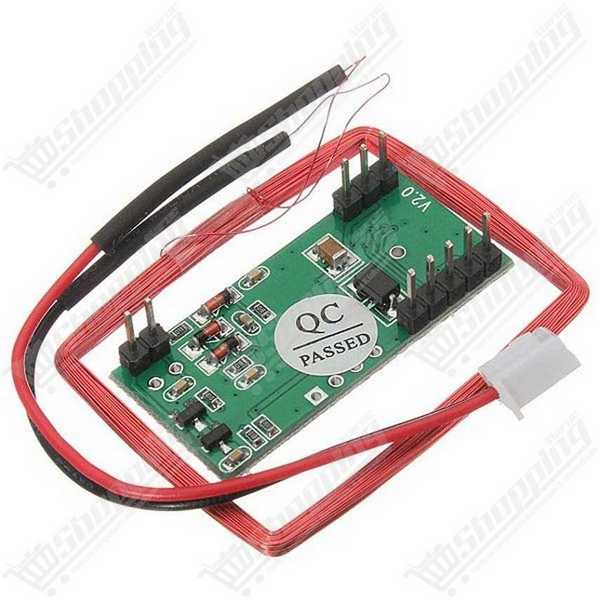

Module Lecteur RFID 125kHz RDM6300 UART avec Antenne
Module RFID 125kHz RDM6300 avec antenne externe pour le contrôle d'accès et l'identification sans contact.
- Fréquence 125 kHz compatible EM4100
- Interface série UART TTL (9600 bps)
- Antenne externe incluse pour portée optimale
- Tension d'alimentation 5V DC
- Compatible Arduino, ESP32 et Raspberry Pi
Sécurisez vos Projets avec le Module RFID RDM6300 125 kHz
Vous cherchez à éliminer les clés physiques ou à automatiser la gestion de présence ? Le module RDM6300 est la solution de référence pour intégrer la technologie sans fil à vos systèmes. Conçu spécifiquement pour lire les tags passifs à 125 kHz, ce lecteur offre une stabilité exceptionnelle pour vos projets de contrôle d'accès. Grâce à son interface série UART (TTL), il devient un jeu d'enfant de le connecter à votre Arduino, ESP32 ou Raspberry Pi. Oubliez les configurations complexes : branchez, codez, et votre système identifie instantanément les badges compatibles EM4100 avec une précision redoutable.
Performance et Atouts Techniques du RDM6300
- Haute Compatibilité : Prise en charge native des cartes et badges standards EM4100, TK4100 et EM4200.
- Portée Optimisée : Détection stable entre 20 mm et 50 mm, extensible jusqu'à 100 mm selon la qualité du tag utilisé.
- Antenne Externe Dédiée : Livré avec une bobine d'antenne externe robuste (46 x 32 mm) pour une flexibilité d'installation maximale dans vos boîtiers.
- Communication Simplifiée : Interface UART 9600 bps permettant une lecture directe des données via les broches TX/RX sans librairies lourdes.
- Vitesse de Traitement : Algorithme de décodage intégré assurant une lecture rapide avec un délai de réponse minime (< 100ms).
Que Construire avec ce Lecteur de Badges EM4100 ?
- Systèmes de verrouillage intelligents : Créez une serrure électronique pour votre maison ou votre laboratoire qui ne s'ouvre qu'avec votre badge personnel.
- Gestion de temps et présence : Développez une pointeuse numérique pour enregistrer les heures d'arrivée et de départ.
- Sécurisation de machines : Empêchez l'utilisation non autorisée d'imprimantes 3D ou d'outils dangereux en exigeant une identification préalable.
- Projets Domotiques : Activez des scénarios (lumières, musique) simplement en posant un objet tagué sur le lecteur.

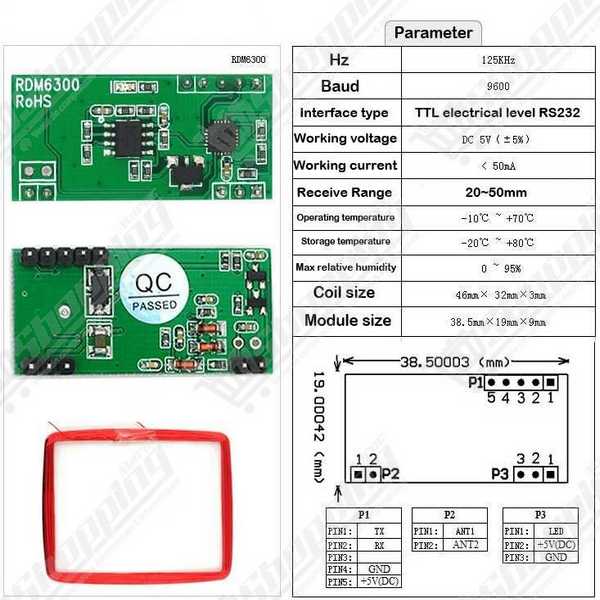

Fiche Technique Détaillée : RDM6300
| Caractéristique | Spécification |
|---|---|
| Fréquence | 125 kHz |
| Tension d'alimentation | 5V DC (±5 %) |
| Consommation | < 50 mA (Typique 40 mA) |
| Interface | UART TTL (RS232 format) |
| Vitesse (Baud Rate) | 9600 bps (8N1) |
| Format de données | Trame de 14 octets (Start, ID, Checksum, Stop) |
| Température de service | -10°C à +70°C |
| Dimensions Module | 38,5 mm x 19 mm x 9 mm |
| Dimensions Antenne | 46 mm x 32 mm x 3 mm |
Commander le Module RDM6300 au Maroc
Ne laissez pas la sécurité de vos projets au hasard. En choisissant le lecteur RFID RDM6300 sur notre boutique, vous optez pour la fiabilité et la facilité de mise en œuvre. Nous assurons une disponibilité immédiate et un prix compétitif pour tous les passionnés d'électronique au Maroc. Profitez de notre livraison rapide partout dans le royaume pour démarrer votre système de contrôle d'accès dès demain.
Questions Fréquentes sur l'Utilisation du RDM6300
Pourquoi mon lecteur RDM6300 ne détecte-t-il aucun badge ?
La raison principale est souvent l'incompatibilité des badges. Ce module fonctionne strictement à 125 kHz (EM4100). Il ne lira pas les cartes NFC ou Mifare (13,56 MHz). Assurez-vous également que la bobine d'antenne est correctement connectée aux ports ANT1 et ANT2.
Quelle tension est nécessaire pour une portée maximale ?
Pour garantir une distance de lecture optimale et une stabilité des données, alimentez impérativement le module en 5V DC. Une alimentation en 3.3V dégradera fortement la portée et la fiabilité du signal série.
Comment protéger mon ESP32 ou Raspberry Pi (3.3V) lors de la connexion ?
Le RDM6300 émet un signal TX en 5V. Si vous utilisez un microcontrôleur fonctionnant en 3.3V (comme l'ESP32), il est crucial d'utiliser un pont diviseur de tension ou un convertisseur de niveau logique sur la broche RX de votre carte pour éviter de la griller.
Comment décoder les données reçues sur le port série ?
Le module envoie une trame de 14 octets. Elle commence par 0x02, suivie de 10 octets représentant l'ID du tag en ASCII, 2 octets de checksum, et termine par 0x03. Votre code doit ignorer l'en-tête et la fin pour extraire l'identifiant unique.
Pourquoi la distance de détection chute-t-elle sous les 2 cm ?
Cela indique souvent des interférences électromagnétiques. Le 125 kHz est sensible aux métaux et aux champs magnétiques. Éloignez l'antenne des surfaces métalliques, des batteries ou des moteurs pour retrouver une portée normale.
