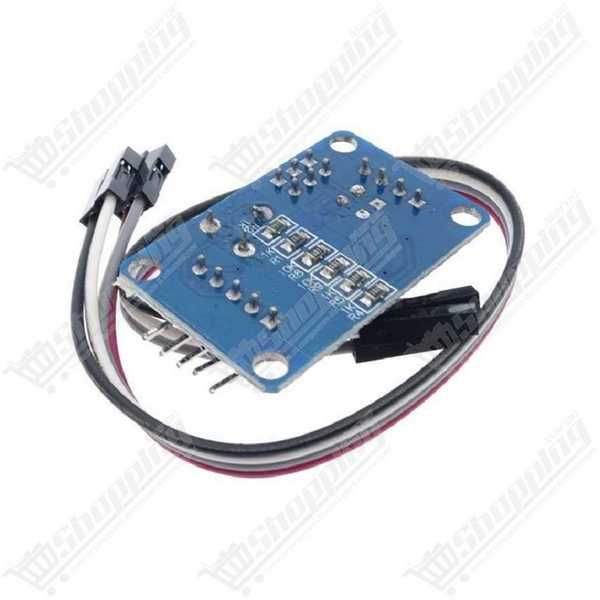

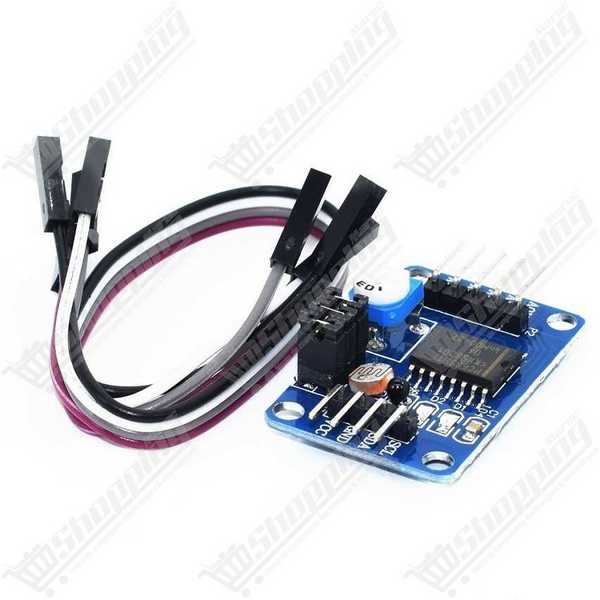

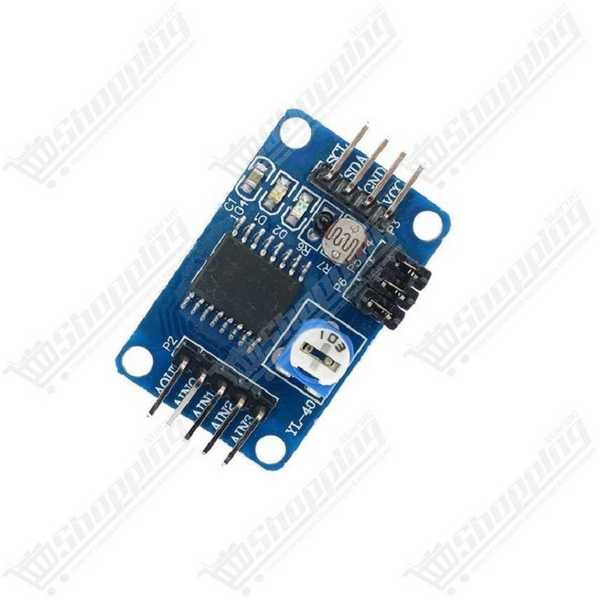

Module Convertisseur Analogique-Numérique et Numérique-Analogique PCF8591 AD/DA
Module complet d'acquisition PCF8591 8 bits avec 4 entrées analogiques et 1 sortie DAC via interface I2C.
- Puce PCF8591 CMOS 8 bits basse consommation
- 4 canaux d'entrée analogique (ADC)
- 1 canal de sortie analogique (DAC)
- Interface I2C bidirectionnelle (0x48)
- Tension de fonctionnement 2.5V - 6V
- Capteurs de test intégrés (LDR, Thermistance)
Maîtrisez les signaux analogiques avec le Module de conversion PCF8591
Besoin de traiter des signaux du monde réel avec une précision numérique ? Le Module PCF8591 est le pont parfait entre vos capteurs analogiques et votre microcontrôleur. Que vous soyez sur Raspberry Pi (dépourvu d'entrées analogiques natives) ou sur Arduino, ce système d'acquisition de données compact résout l'un des défis les plus courants en électronique : la conversion de signaux. Grâce à son architecture CMOS 8 bits à faible consommation, il permet non seulement de lire quatre entrées distinctes, mais aussi de générer une sortie de tension, le tout piloté par un simple bus I2C. C'est la solution tout-en-un idéale pour l'apprentissage et le prototypage rapide.
Atouts Techniques et Performance du Convertisseur PCF8591
- Cœur performant : Basé sur la puce fiable PCF8591 (NXP/Philips) pour une stabilité optimale.
- Polyvalence d'alimentation : Fonctionne sur une large plage de tension de 2,5 V à 6,0 V, compatible avec les logiques 3.3V et 5V.
- Acquisition multicanale : Dispose de 4 entrées analogiques (ADC) configurables en mode asymétrique ou différentiel.
- Génération de signal : Intègre 1 sortie analogique (DAC) avec une résolution de 8 bits (256 niveaux).
- Consommation minime : Courant de veille ultra-faible, typiquement de 0,5 µA, idéal pour les systèmes sur batterie.
- Communication simplifiée : Interface via bus I2C (SDA, SCL) avec une adresse par défaut de 0x48.
- Kit d'apprentissage intégré : Comprend une photorésistance (LDR), une thermistance et un potentiomètre activables par cavaliers pour tester immédiatement vos codes.
Applications et Scénarios d'Utilisation du Module AD/DA
- Expansion pour Raspberry Pi : Ajoutez instantanément 4 ports analogiques à votre Pi pour lire des joysticks ou des capteurs environnementaux.
- Domotique DIY : Utilisez la LDR intégrée pour créer des systèmes d'éclairage crépusculaires ou la thermistance pour la surveillance climatique.
- Génération de Formes d'Onde : Exploitez le convertisseur Numérique-Analogique (DAC) pour générer des signaux en dents de scie, sinusoïdaux ou triangulaires.
- Apprentissage du protocole I2C : Le module idéal pour maîtriser l'adressage et la communication série dans les écoles d'ingénieurs et les clubs de robotique.
- Simulation de signaux : Le potentiomètre embarqué permet de simuler des variations de tension sans composants externes.
Fiche Technique Détaillée : PCF8591
| Caractéristique | Spécification |
|---|---|
| Puce Principale | PCF8591 (CMOS 8-bit) |
| Tension de Fonctionnement | 2,5 V - 6,0 V CC |
| Résolution ADC/DAC | 8 bits (256 pas) |
| Canaux d'Entrée (ADC) | 4 (AIN0 à AIN3) |
| Canal de Sortie (DAC) | 1 (AOUT) - Type multiplicateur |
| Interface de Communication | I2C (SDA, SCL) - Vitesse 100 kHz / 400 kHz |
| Dimensions du PCB | 36 mm x 23 mm |
| Fixation | Orifices de montage Ø 3 mm |
Commander le Module PCF8591 au Maroc
Optimisez vos projets électroniques dès aujourd'hui avec ce module indispensable. Nous vous garantissons une livraison rapide partout au Maroc et un produit de qualité testée. Profitez d'un prix compétitif et d'un stock disponible immédiatement pour ne jamais ralentir votre créativité. Ajoutez le PCF8591 à votre panier et passez au niveau supérieur !
FAQ : Tout savoir sur l'utilisation du PCF8591
Comment configurer l'adresse I2C du module PCF8591 ?
L'adresse par défaut est généralement 0x48. Bien qu'il soit théoriquement possible de la modifier entre 0x48 et 0x4F en ajustant les broches A0, A1 et A2, sur la plupart des modules pré-assemblés (type YL-40), ces broches sont soudées à la masse (GND), nécessitant une modification physique du PCB pour changer l'adresse.
Pourquoi les capteurs intégrés interfèrent-ils avec mes propres entrées ?
Le module est livré avec des capteurs de démonstration (LDR, thermistance, potentiomètre) connectés via des cavaliers (jumpers). Pour utiliser les broches AIN0 à AIN3 avec vos propres capteurs externes, vous devez impérativement retirer les cavaliers (souvent marqués P4, P5, P6 ou J4, J5, J6) pour libérer les lignes.
Quelle différence entre l'adresse 0x48 et 0x90 dans le code ?
C'est une question de format binaire. 0x48 est l'adresse I2C sur 7 bits (standard Arduino/Python). 0x90 est la représentation sur 8 bits incluant le bit d'écriture. Si votre documentation mentionne 0x90, utilisez 0x90 >> 1 pour obtenir l'adresse correcte de 0x48.
Peut-on l'utiliser avec un Raspberry Pi ou ESP32 en 3,3V ?
Oui, absolument. Le PCF8591 accepte une alimentation dès 2,5 V. En l'alimentant en 3,3V, les niveaux logiques I2C seront parfaitement compatibles avec votre Raspberry Pi ou ESP32 sans besoin de convertisseur de niveau.
Pourquoi la tension de sortie du DAC (AOUT) chute-t-elle avec une charge ?
La sortie AOUT possède une impédance élevée. Si vous connectez une charge "gourmande" (comme une LED directe), la tension s'effondrera. Pour piloter une charge, il est recommandé d'utiliser un amplificateur opérationnel en montage suiveur de tension en sortie du DAC.
