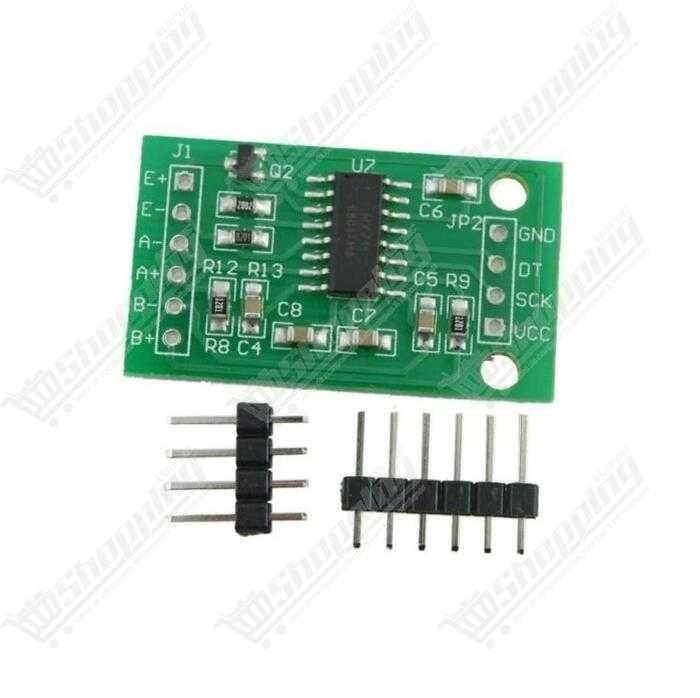

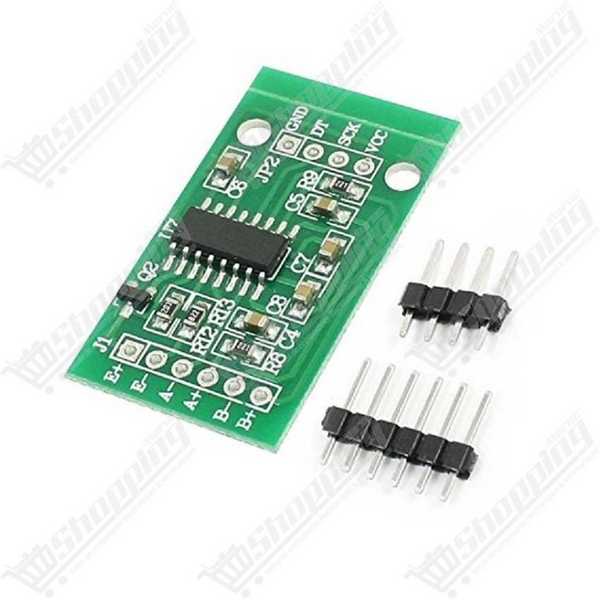

Module HX711 - Convertisseur analogique-numérique 24 bits pour capteur de force
Module amplificateur HX711 conçu pour transformer les signaux analogiques faibles des capteurs de force en données numériques précises.
- Convertisseur A/N 24 bits haute résolution
- Gain programmable 32, 64 ou 128
- Deux canaux d'entrée différentiels (A et B)
- Rejet des interférences secteur 50Hz/60Hz
- Interface série simple pour microcontrôleur
Précision de Pesage pour Vos Projets Électroniques
Le module HX711 est un convertisseur analogique-numérique (CNA) de 24 bits, spécialement conçu pour les applications de pesage de haute précision et de contrôle industriel. Il agit comme une interface incontournable entre les cellules de charge (basées sur le pont de Wheatstone) et votre microcontrôleur (Arduino, ESP32, PIC, etc.). Grâce à son amplificateur à gain programmable (PGA) intégré à faible bruit, il permet de lire des variations de tension infimes avec une fiabilité exceptionnelle.
Pourquoi choisir le HX711 pour vos capteurs ?
- Haute Résolution 24 bits : Offre une sensibilité largement supérieure aux entrées analogiques standards des cartes de développement, permettant de détecter des variations de poids au gramme près.
- Flexibilité du Gain : Le PGA intégré propose des gains de 32, 64 ou 128, adaptant l'amplification aux différents types de capteurs (canaux A et B).
- Stabilité du Signal : Intègre un régulateur d'alimentation pour le capteur et des circuits de filtrage qui rejettent simultanément les interférences 50 Hz et 60 Hz.
- Facilité d'Intégration : L'interface série bifilaire (Clock et Data) simplifie la programmation sans nécessiter de registres complexes.
Caractéristiques Techniques
| Paramètre | Valeur |
|---|---|
| Résolution ADC | 24 bits |
| Tension d'alimentation | 2,6 V à 5,5 V DC |
| Consommation | < 1,5 mA (actif) / < 1 µA (veille) |
| Gain Programmable | 128 ou 64 (Canal A), 32 (Canal B) |
| Taux de données | Sélectionnable 10 SPS ou 80 SPS |
| Plage d'entrée différentielle | ±20mV, ±40mV ou ±80mV (selon gain) |
| Température de fonctionnement | -40 °C à +85 °C |
| Dimensions | Approx. 34 mm x 21 mm |
Applications Types
- Balances électroniques de précision (cuisine, laboratoire, pèse-personne).
- Systèmes de dosage et de remplissage industriels.
- Mesure de force, de torsion et de pression en robotique.
- Détection de présence par poids sur des étagères intelligentes.
Conseils d'Utilisation
Pour garantir des mesures stables, assurez-vous de souder correctement les connexions (les contacts sur breadboard peuvent introduire du bruit). Utilisez des câbles courts et blindés pour relier la cellule de charge au module HX711. Le module peut être alimenté directement en 5V ou 3.3V, ce qui le rend compatible avec la majorité des cartes logiques actuelles.
